Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.7 Bestückköpfe
123
3.7.3 6-Segment-Collect&Place-Kopf für High-Speed IC-Bestückung
3
Abb. 3.7 - 6 6-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 1
3
(1) Vakuumerzeuger
(2) Drehstation - DP-Achse
(3) Stern mit 6 Pinolen - Stern-Achse
(4) Blasluftventil
(5) Schalldämpfer
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.7 Bestückköpfe Softwareversion SR.50x.xx Ausgabe 01/2006 DE
124
3
Abb. 3.7 - 7 6-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 2
3
(1) Zwischenverteilerplatine, unter der Abdeckung
(2) Sternantrieb - DR-Motor
(3) Z-Achsenmotor
(4) Ventilstellantrieb
(5) BE-Kamera 39 x 39
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.7 Bestückköpfe
125
3.7.3.1 Beschreibung
Der 6-Segment-Collect&Place-Kopf arbeitet ebenfalls nach dem Collect&Place Prinzip. Mit dem
Standard-BE-Visionmodul bestückt der HF-Automat Bauelemente mit einer Kantenlänge von
32 mm nicht nur genau, sondern auch sehr schnell. Sein Einsatz empfiehlt sich daher bei größe-
ren Anteilen von IC in den zu fertigenden Produkten. Gerade im Hauptanwendungsbereich von
PLCC 44 bis zu QFP 208 führt er zu einer erheblichen Leistungssteigerung. 3
Mit Hilfe des DCA-Visionmoduls kann der 6-Segment-Collect&Place-Kopf Bauelementegrößen
von 0,6 x 0,3 mm² bis 13 x 13 mm² optisch zentrieren und bestücken. Beim Bestücken von High-
Speed Flip-Chips und Bare-Die Bauelementen optimiert das DCA-Visionmodul die Geschwindig-
keit und die Genauigkeit. Die Werte finden Sie in der Tabelle auf Seite 127
. 3
Kontroll- und Selflearning-Funktionen 3
Die Kontroll- und Selflearning-Funktionen, die auf Seite 120 für den 12-Segment Collect&Place-
Kopf beschrieben sind, treffen auch für den 6-Segment-Collect&Place-Kopf zu. 3
3.7.3.2 Funktionsbeschreibung
3

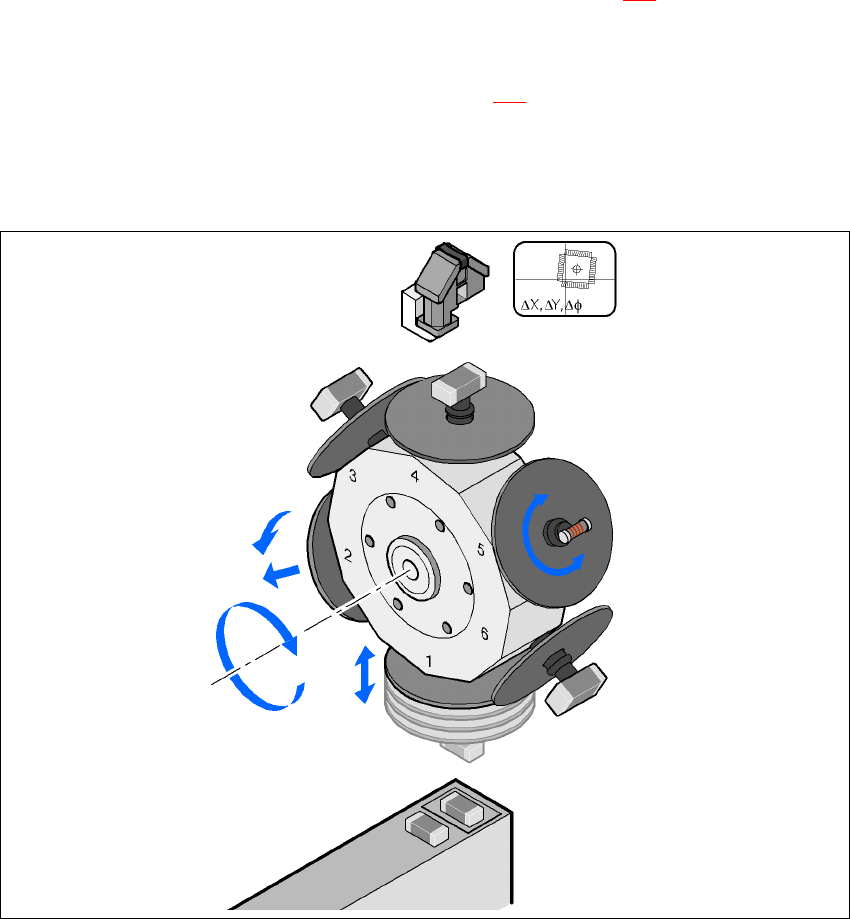

Abb. 3.7 - 8 Funktionsbeschreibung
BE-Kamera
DP-Achse
BE in Bestück-
lage drehen
Pinole abziehen
oder einsetzen
Z-Achse
BE abholen
oder bestücken
Stern-Achse
Sternrotation
BE abwerfen
