Betriebsanleitung SIPLACE HF-Serie 3 Technische D aten Softwareversion SR.50x. xx Ausgabe 01/2006 DE 3.10 Portale 139 3.10.2 Lage der Port al e des HF/3-Automaten 3 Abb. 3.10 - 2 Lage der Portale des HF /3-Automaten 3 P1…
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.10 Portale Softwareversion SR.50x.xx Ausgabe 01/2006 DE
138
3.10 Portale
3.10.1 Lage der Portale des HF-Automaten
3

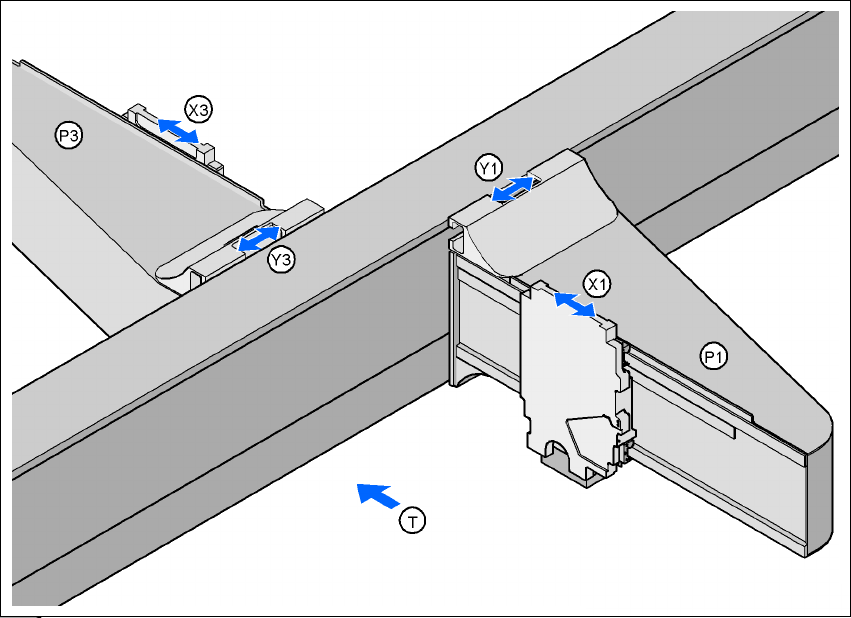

Abb. 3.10 - 1 Lage der Portale des HF-Automaten
3
P1 Portal 1 3
X1 X-Achse, Portal 1 3
Y1 Y-Achse, Portal 1 3
P3 Portal 3 3
X3 X-Achse, Portal 3 3
Y3 Y-Achse, Portal 3 3
(T) Leiterplatten-Transportrichtung
3
Das Portalsystem ist aus den Funktionsgruppen 3
– X-Achse und
– Y-Achse aufgebaut.
Bestückbereich 2
Bestückbereich 1
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.10 Portale
139
3.10.2 Lage der Portale des HF/3-Automaten
3
Abb. 3.10 - 2 Lage der Portale des HF/3-Automaten
3
P1 Portal 1 3
X1 X-Achse, Portal 1 3
Y1 Y-Achse, Portal 1 3
P3 Portal 3 3
X3 X-Achse, Portal 3 3
Y3 Y-Achse, Portal 3 3
P4 Portal 4 3
X4 X-Achse, Portal 4 3
Y4 Y-Achse, Portal 4 3
(T) Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.10 Portale Softwareversion SR.50x.xx Ausgabe 01/2006 DE
140
3.10.3 Aufbau der X-Achse
3
Abb. 3.10 - 3 Aufbau der X-Achse
(1) Portalausleger
(2) Kopfhalterung
(3) Lineares Wegmesssystem
(4) Führungssystem
(5) Linearantrieb mit Permanentmagnet
(6) Unterportal-Kamera
(7) Kopfplatinen
(8) Kabelschlepp
