Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.10 Portale
139
3.10.2 Lage der Portale des HF/3-Automaten
3

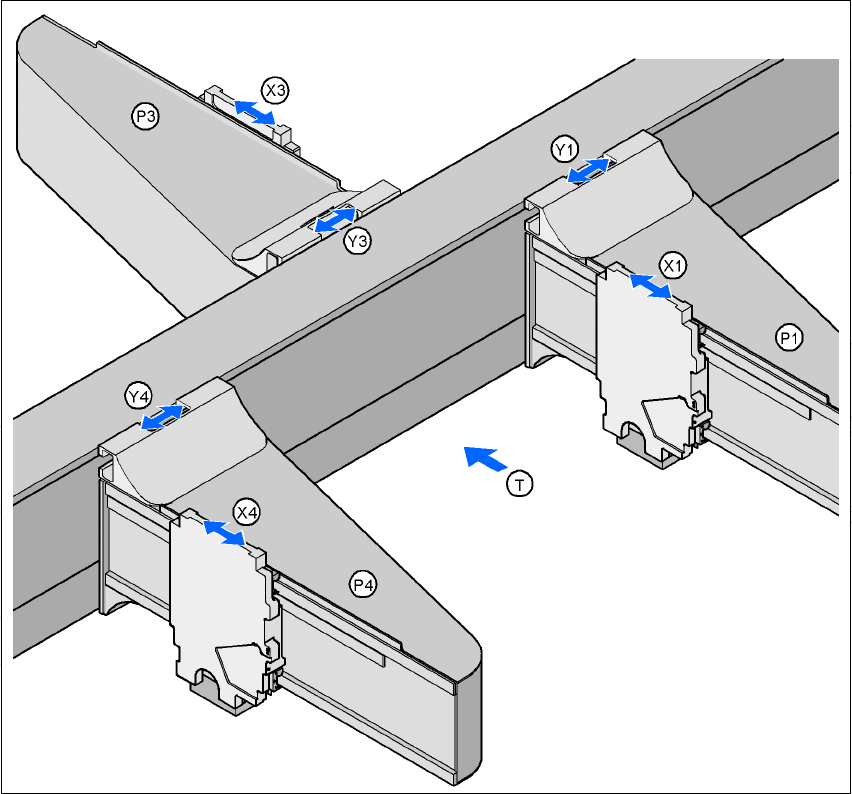

Abb. 3.10 - 2 Lage der Portale des HF/3-Automaten
3
P1 Portal 1 3
X1 X-Achse, Portal 1 3
Y1 Y-Achse, Portal 1 3
P3 Portal 3 3
X3 X-Achse, Portal 3 3
Y3 Y-Achse, Portal 3 3
P4 Portal 4 3
X4 X-Achse, Portal 4 3
Y4 Y-Achse, Portal 4 3
(T) Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.10 Portale Softwareversion SR.50x.xx Ausgabe 01/2006 DE
140
3.10.3 Aufbau der X-Achse
3

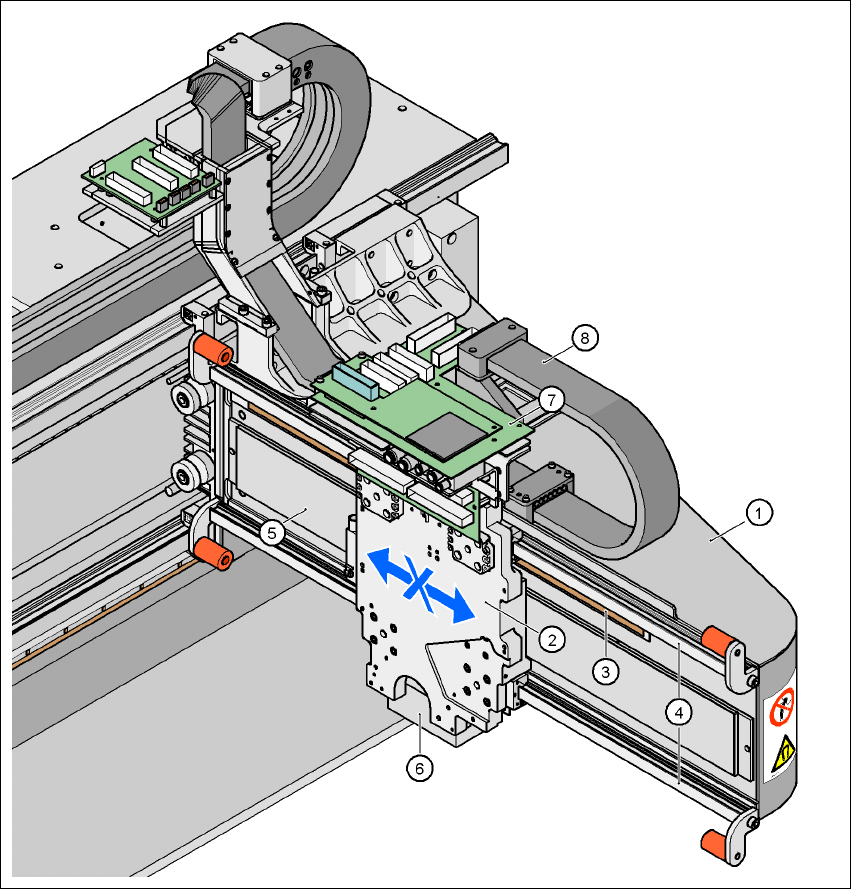

Abb. 3.10 - 3 Aufbau der X-Achse
(1) Portalausleger
(2) Kopfhalterung
(3) Lineares Wegmesssystem
(4) Führungssystem
(5) Linearantrieb mit Permanentmagnet
(6) Unterportal-Kamera
(7) Kopfplatinen
(8) Kabelschlepp
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.10 Portale
141
Die X-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen: 3
– Portalausleger (1)
– Kopfhalterung (2)
– Lineares Wegmesssystem (3)
– Führungssystem (4)
– Linearantrieb mit Permanentmagnet (5)
– Kabelschlepp (8)
Die Kopfhalterung (2) nimmt folgende Komponenten auf: 3
– Unterportalkamera (LP-Kamera des LP-Visionmoduls) (6)
– Satz Kopfplatinen (7)
– Messkopf des Messsystems
– Collect&Place-Kopf oder SIPLACE TwinHead
Der Portalausleger (Pos. 1 in Abb. 3.10 - 3
) ist aus Carbonfaser-Verbundmaterial gefertigt. Diese
Technologie verleiht Baugruppen äußerst geringes Gewicht bei extremer Steifigkeit. 3
Die X-Achse wird von einem Linearmotor angetrieben. Der Sekundärteil des Antriebs besteht aus
einem Permanentmagneten und ist am Portalausleger montiert, der Primärteil ist mit der Kopfhal-
terung verschraubt. Die Kopfhalterung wurde so konstruiert, dass sie alle Bestückkopf-Typen auf-
nehmen kann - ein weiteres Merkmal für die große Flexibilität, die mit SIPLACE-Automaten erzielt
wird. 3
3.10.4 Technische Daten der X-Achse
3
Antrieb Direkt, Linearmotor
Max. Geschwindigkeit 2,5 m/sec
Verfahrweg 480 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 520 mm
Auflösung 1 µm
