3.11.1 BE-Kamera (24 x 24) am 12-Segment-Collect&Place-Kopf
3.11.1.1 Aufbau
3
Abb. 3.11 - 2 BE-Kamera (24 x 24) am 12-Segment-Collect&Place-Kopf
3
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3
3.11.1.2 Technische Daten
3
BE-Maße 0,6 x 0,3 mm² bis 18,7 x 18,7 mm²
BE-Spektrum 0201 bis PLCC44 inkl. BGA, µBGA, Flip-Chip,
TSOP, QFP, PLCC, SO bis SO32, DRAM
Min. Beinchenabstand 0,5 mm
Gesichtsfeld 24 x 24 mm²
Beleuchtungsart Auflicht (3 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.11 Visionmodule
147
3.11.2 BE-Kamera (39 x 39) am 6-Segment-Collect&Place-Kopf
3.11.2.1 Aufbau
3

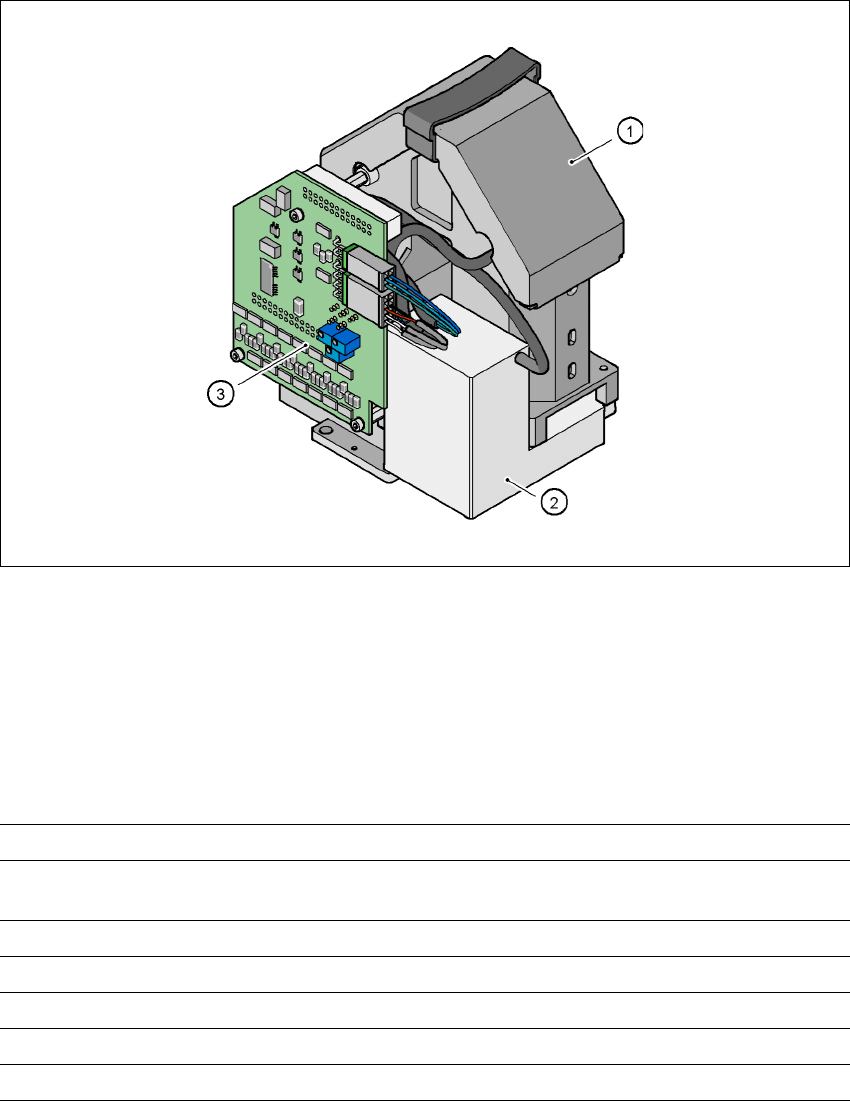

Abb. 3.11 - 3 BE-Kamera (39 x 39) am 6-Segment-Collect&Place-Kopf
3
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.11.2.2 Technische Daten
3
BE-Maße 1,6 x 0,8 mm² bis 32 x 32 mm²
BE-Spektrum 0603 bis 32 x 32 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Min. Beinchenraster 0,5 mm
Min. Bump-Raster 0,56 mm
Min. Ball-/Bump-Raster 0,32 mm
Gesichtsfeld 39 x 39 mm²
Beleuchtungsart Auflicht (drei frei programmierbare Ebenen)
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.11 Visionmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
148
3.11.3 BE-Kamera für den TwinHead
3.11.3.1 Aufbau der BE-Kamera (stationär, P&P (Typ 22) 50 x 40)
3

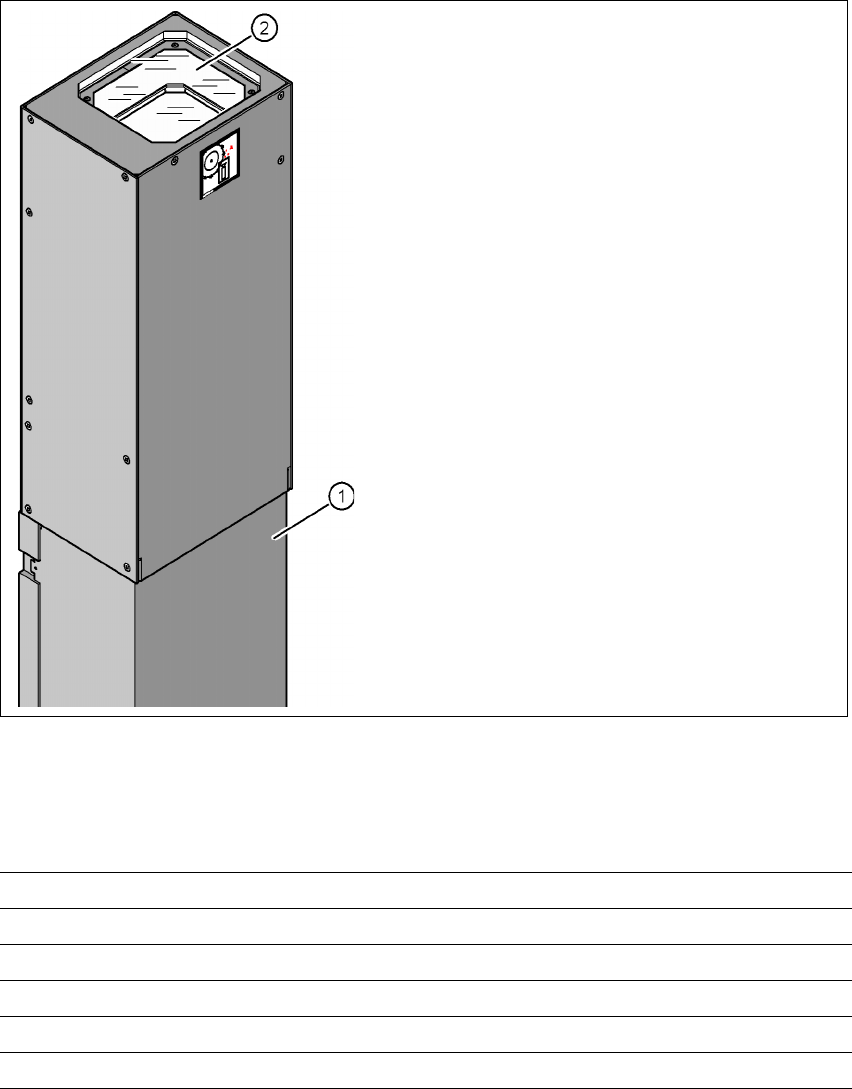

Abb. 3.11 - 4 Aufbau der BE-Kamera (stationär, P&P (Typ 22) 50 x 40)
3.11.3.2 Technische Daten
3
(1) Kameragehäuse mit integrierter Kamera und
Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optik-
ebenen
BE-Maße bis 50 x 40 mm² bei Einfachmessung des Bauelements
BE-Spektrum 0603, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenabstand 0,4 mm
Min. Ball-/Bumpdurchmesser 0,32 mm
Gesichtsfeld 60 x 45 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
