Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.13 Flexibler LP-Doppeltransport
153
3.13 Flexibler LP-Doppeltransport
3.13.1 Aufbau
3

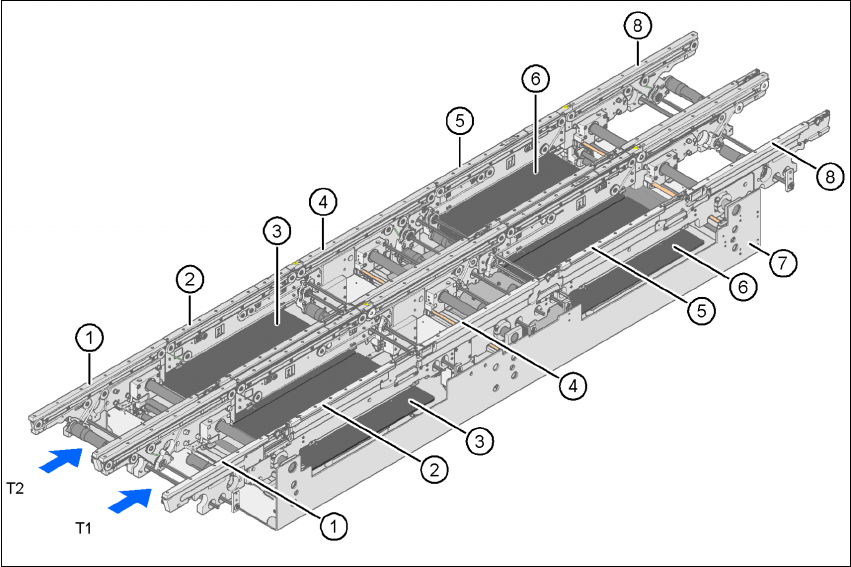

Abb. 3.13 - 1 Aufbau des LP-Doppeltransports
(1) Eingabetransport
(2) Bearbeitungstransport 1
(3) Hubtisch 1
(4) Zwischentransport
(5) Bearbeitungstransport 2
(6) Hubtisch 2
(7) Montagewanne
(8) Ausgabetransport
T1 Transportspur 1
T2 Transportspur 2
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.13 Flexibler LP-Doppeltransport Softwareversion SR.50x.xx Ausgabe 01/2006 DE
154
3.13.2 Technische Daten
3
Feste Transportkante Rechts oder links
Leiterplattenformat
Standard (Länge x Breite)
Konfiguration "Breite LP"
Option "Lange LP"
Option "Lange LP" und Konfiguration
"Breite LP"
Doppeltransport im Modus "Einfachtrans-
port"
Standard (Länge x Breite)
Konfiguration "Breite LP"
Option "Lange LP"
Option "Lange LP" und Konfiguration
"Breite LP"
50 x 50 mm² bis 450 x 216 mm² (Art.-Nr. 00119627-xx)
50 x 50 mm² bis 450 x 250 mm² (Art.-Nr. 00119629-xx)
50 x 80 mm² bis 610 x 216 mm² (Art.-Nr. 00119672-xx)
50 x 80 mm² bis 610 x 250 mm²
50 x 50 mm² bis 450 x 380 mm²
50 x 50 mm² bis 450 x 450 mm²
50 x 80 mm² bis 610 x 380 mm²
50 x 80 mm² bis 610 x 450 mm²
Leiterplattendicke
Standard 0,3 mm bis 4,5 mm ± 0,2 mm
(stärkere LP auf Anfrage)
Max. Leiterplattenwölbung Nach oben: 6 mm - LP-Dicke
Nach unten: 0,3 mm + LP-Dicke
LP-Gewicht max. 3 kg
Freiraum auf LP-Unterseite
Standard
Option
25 mm ± 0,2 mm
max. 40 mm ± 0,2 mm
LP-Transporthöhe 830 mm ± 15 mm (Standard)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Option)
950 mm ± 15 mm (Option SMEMA)
Typ der Schnittstelle SMEMA / SIEMENS
BE-freier Führungsrand 3 mm
LP-Wechselzeit < 2,5 s
LP-Positioniergenauigkeit ± 0,5 mm
Transportart synchron oder asynchron
Bestückinhalt je Transport gleich oder unterschiedlich
LP-Breite je Transport gleich oder unterschiedlich
Schlechtmarkenerkennung synchron: nicht möglich, asynchron: möglich
Automatische Breitenverstellung synchron: möglich, asynchron: möglich
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.13 Flexibler LP-Doppeltransport
155
3.13.3 Funktionsbeschreibung
Der flexible Doppeltransport besitzt zwei elektrisch und mechanisch voneinander unabhängige
Transportspuren. Funktional gilt das Gleiche wie für den Einfachtransport (siehe Abschnitt 3.12.3
,
Seite 151
. 3
3.13.4 Leistungsmerkmal "Flexibler Doppeltransport"
Mit dem Leistungsmarkmal "Flexibler Doppeltransport" ist es möglich, die Transportspur über die
Standardbreite von 216 mm hinaus zu verbreitern. Damit lassen sich überbreite Leiterplatten auch
in einer Maschine mit Doppeltransport verarbeiten. Die Transportwangen der zweiten Transport-
spur werden vollständig zusammengefahren. Damit ist die Transportspur zugleich deaktiviert. 3
3
Abb. 3.13 - 2 Flexibler Doppeltransport im Modus "Einfachtransport"
3
3

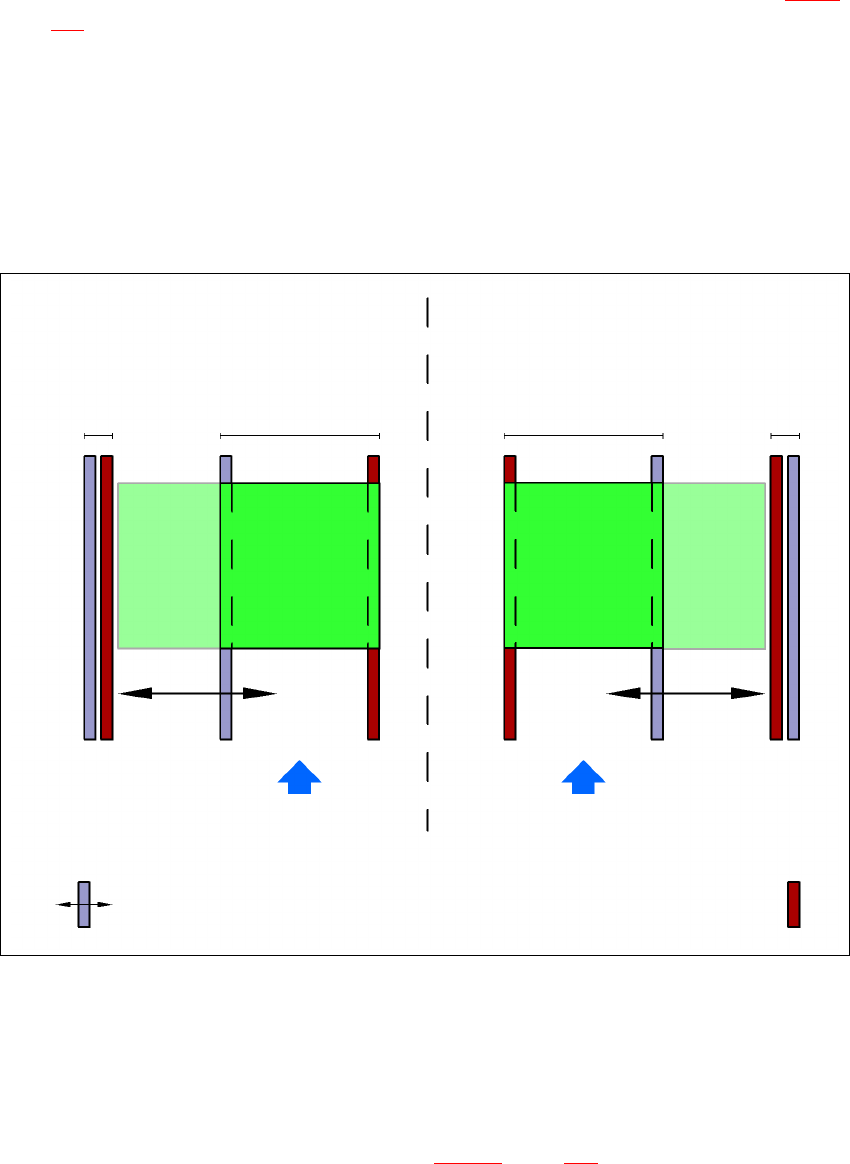

3.13.5 Definition der Transportspuren
Die rechte Transportspur (in Transportrichtung gesehen) wird als "Transport 1" bezeichnet, die
linke Transportspur als "Transport 2" (siehe Abb. 3.13 - 3
, Seite 156). 3
Doppeltransport mit verbreiterter Transportspur 2
(feste Transportwange links)
Transportspur 2
deaktiviert
Transportspur 1 Transportspur 2 Transportspur 1
deaktiviert
LP-Transportrichtung LP-Transportrichtung
Feste Transportwange
Doppeltransport mit verbreiterter Transportspur 1
(feste Transportwange rechts)
Bewegliche Transportwange
