4.2.4.3 Ansatzpunkte des Gabelstaplers am Automaten
Die nächsten zwei Abbildungen zeigen Ihnen die Ansatzpunkte des Gabelstaplers am Automaten,
wenn Sie den Automaten von der Palette heben oder ihn ohne Palette transportieren wollen.
HINWEIS
Transportieren Sie den Automaten bei längeren Wegstrecken immer mit Palette und Gabelstap-
ler, um Schäden am Automaten zu vermeiden.
Gabel parallel zum Leiterplattentransport 4
WARNUNG
Beachten Sie
vor
dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Die Gabel darf nur so weit geöffnet sein, dass sie sich immer innerhalb des Bereichs der bei-
den Maschinenfüße befindet (Ansatzflächen siehe Abb. 4.2 - 3
). Der Abstand der Maschinen-
füße beträgt 776 mm. Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern,
dass der Automat am den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verfor-
mung des Maschinenrahmens wäre die Folge.
Æ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.2 Anlieferungskonfiguration und Transport
165
4

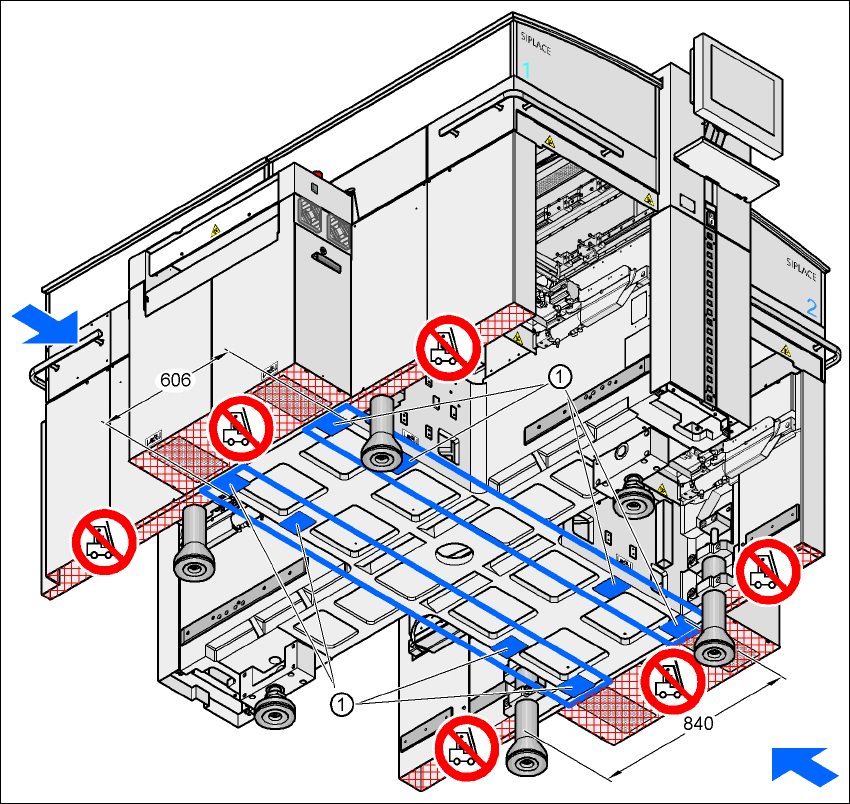

Abb. 4.2 - 3 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.2 Anlieferungskonfiguration und Transport Softwareversion SR.50x.xx Ausgabe 01/2006 DE
166
Gabel quer zum Leiterplattentransport 4
4

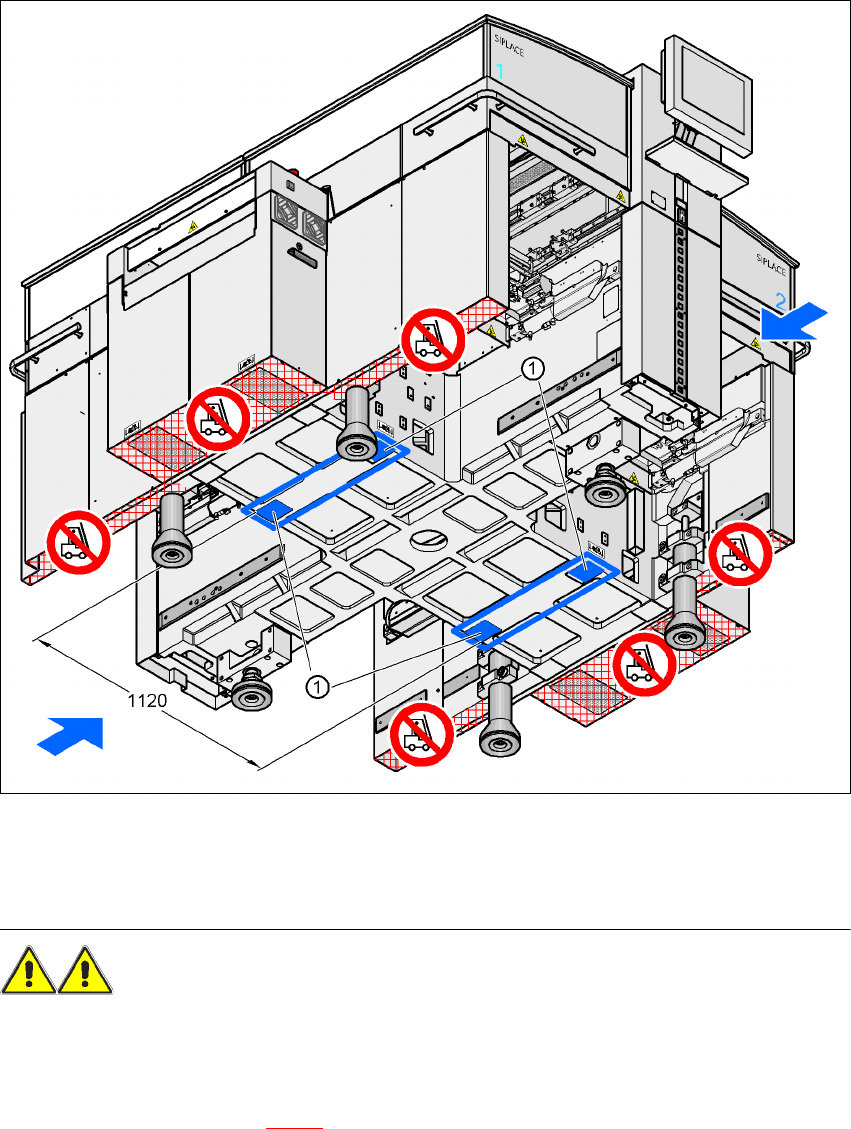

Abb. 4.2 - 4 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
WARNUNG
Beachten Sie
vor
dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Gabel-
stapler sehen Sie in Abb. 4.2 - 4
. Der äußere Abstand der Auflageflächen beträgt 1120 mm.
Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern, dass der Automat an
den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verformung des Maschinen-
rahmens wäre die Folge.
