4.3.3.4 Netzversorgungskabel anschließen
4

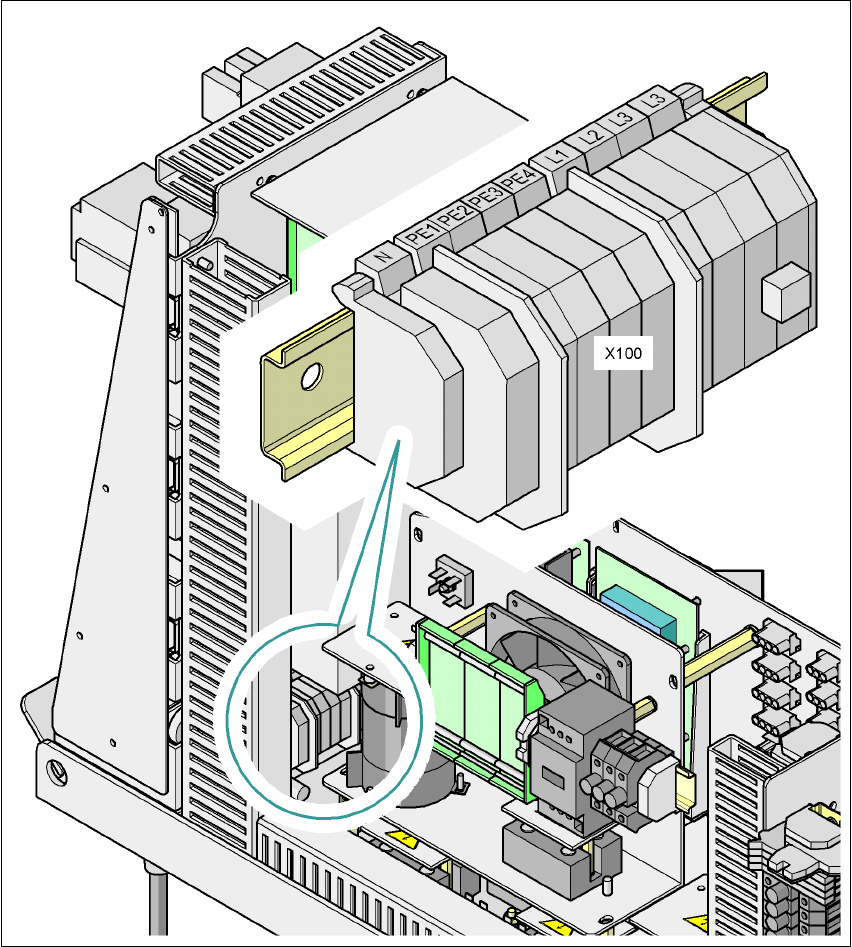

Abb. 4.3 - 4 Klemmenfeld für den Anschluss des Netzanschlusskabels
(L1) Drehstromphase
(L2) Drehstromphase
(L3) Drehstromphase
(N) Neutralleiter
(PE) Schutzleiter
(X100)Klemmenfeld
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.3 Infrastruktur des Aufstellungsorts Softwareversion SR.50x.xx Ausgabe 01/2006 DE
174
Æ Crimpen Sie an jedes Aderende eine Aderendhülse.
Æ Lösen Sie die Mutter an der Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.3 - 3).
Æ Klappen Sie die Winkel-Kabelverschraubung auf.
Æ Führen Sie das Netzversorgungskabel durch die Winkel-Kabelverschraubung zum Klem-
menfeld X100 (siehe X100 in Abb. 4.3 - 4
).
Æ Klemmen Sie das Kabel an und sorgen Sie für einen genügend großen Biegeradius. Die
Adern dürfen nicht geknickt werden.
Æ Klappen Sie die Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.3 - 3) zu und ziehen Sie die
Mutter handfest an.
4.3.3.5 Brücken für die Einschaltstrombegrenzung überprüfen
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung (Pos. 1 in Abb. 4.3 - 5
).
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.3 Infrastruktur des Aufstellungsorts
175
4
Abb. 4.3 - 5 Lage von Platine und Stecker für die Einschaltstrombegrenzung
4
(1) Platine für die Einschaltstrombegrenzung
X1, X2, X3Stecker zur Konfiguration der Einschaltstrombegrenzung
Æ Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 208 V~
3 x 230 V~
