Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
191
Æ Führen Sie den Dorn (Pos. 5 in Abb. 4.4 - 9) der Transportabdeckung in die Bohrung (Pos. 6
in Abb. 4.4 - 9
) der zweiten Hälfte des Anbausatzes ein.
Æ Positionieren Sie die zweite Hälfte des Anbausatzes so, dass der Montagewinkel auf der
Montageleiste (Pos. 7 in Abb. 4.4 - 8
) aufliegt.
Æ Befestigen Sie die zweite Hälfte des Automaten mit 2 Zylinderschrauben M6x16 und Scheibe
(Pos. 3 in Abb. 4.4 - 8
).
4.4.7.3 Führung der Sechskantwelle befestigen
Æ Befestigen Sie beim Einfachtransport
eine
Führung für die Sechskantwelle (Pos. 8 in Abb.
4.4 - 7
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
Æ Befestigen Sie beim Doppeltransport zwei Führungen für die Sechskantwelle (Pos. 8 in Abb.
4.4 - 7
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
4
4.4.7.4 Elektrische Kabelverbindungen herstellen - Anbausatz an der LP-Ausgabeseite
4
4
4
4
4
Linke Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
NOT-HALT-Taster
Start-/Stopp-Taster
X63/03020687 X63/03002526
Schutzhaubenschalter, Stellplatz 3 X53/03020409 X53/03002528
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 3 X232/03021056 X232/03021053
Rechte Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
Start-/Stopptaster
Schalter LP-Transport-Abdeckung
X62/03020410 X62/03002525
Schutzhaubenschalter, Stellplatz 2 X52/03006476 X52/03002527
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 2 X222/03021056 X222/03021052
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
192
4.4.7.5 Erdungskabel für die Türen montieren
Æ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.4 - 8) auf folgende
Weise am Maschinenrahmen:
4

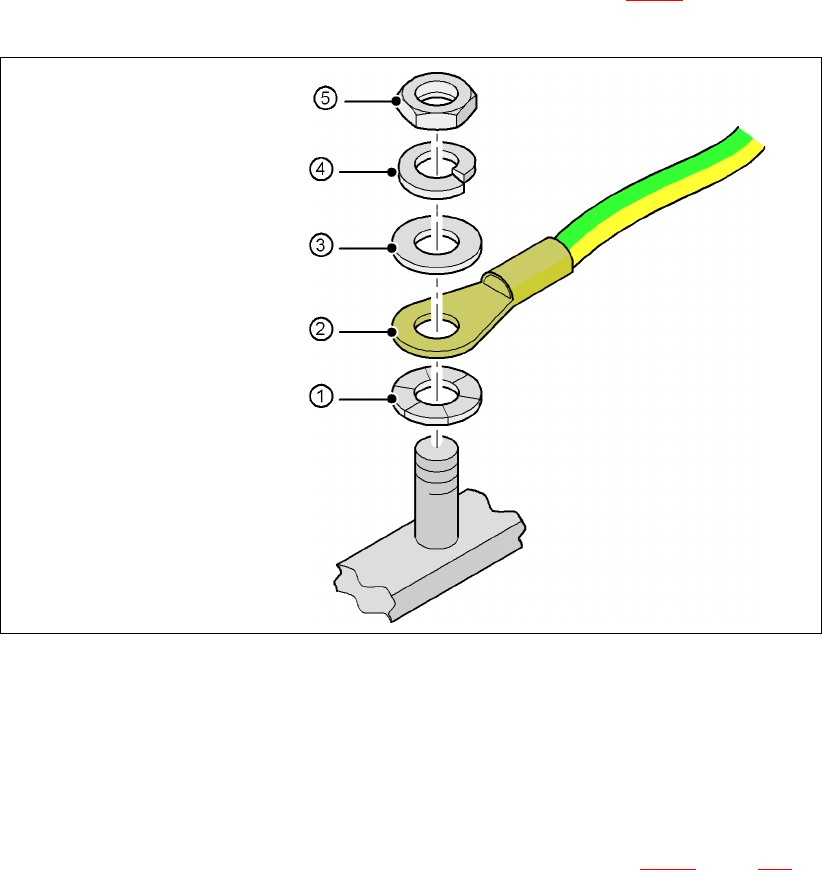

Abb. 4.4 - 10 Erdungskabel montieren
4
4
4
4
4
4.4.7.6 Schutzhaubenschalter überprüfen und einstellen
Æ Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 7 in Abb. 4.4 - 9, Seite 190).
Æ Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
193
4.4.7.7 Eingreifschutzblech "unten" installieren
Die Automaten der HF-Serie werden nur mit
einem
Eingreifschutzblech "unten" ausgeliefert. Wer-
den die Automaten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen
den unmittelbar benachbarten Aus- und Eingabetransporten.
WARNUNG
Montieren Sie grundsätzlich an der Eingabeseite des
ersten
Automaten und an der Ausgabe-
seite des
letzten
Automaten einer Linie das Eingreifschutzblech "unten" (Artikel-Nr. 03003432-
01) mit 4 Innensechskantschrauben M4x12. Sie unterbinden damit ein unbefugtes Eingreifen
Ihres Personals in das Automateninnere.
4

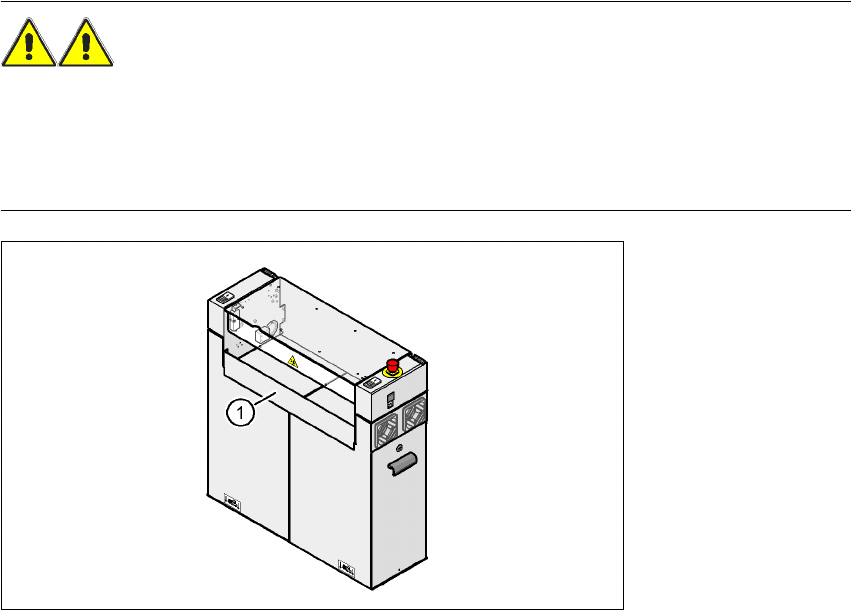

Abb. 4.4 - 11 Eingreifschutzblech "unten" an der LP-Ausgabeseite montieren
(1) Eingreifschutzblech "unten", Artikel-Nr. 03003432-01
