Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetri ebnahme Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen 193 4.4.7.7 Eingreifsc hutzblech "unten" inst allieren Die Automa te…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
192
4.4.7.5 Erdungskabel für die Türen montieren
Æ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.4 - 8) auf folgende
Weise am Maschinenrahmen:
4
Abb. 4.4 - 10 Erdungskabel montieren
4
4
4
4
4
4.4.7.6 Schutzhaubenschalter überprüfen und einstellen
Æ Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 7 in Abb. 4.4 - 9, Seite 190).
Æ Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
193
4.4.7.7 Eingreifschutzblech "unten" installieren
Die Automaten der HF-Serie werden nur mit
einem
Eingreifschutzblech "unten" ausgeliefert. Wer-
den die Automaten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen
den unmittelbar benachbarten Aus- und Eingabetransporten.
WARNUNG
Montieren Sie grundsätzlich an der Eingabeseite des
ersten
Automaten und an der Ausgabe-
seite des
letzten
Automaten einer Linie das Eingreifschutzblech "unten" (Artikel-Nr. 03003432-
01) mit 4 Innensechskantschrauben M4x12. Sie unterbinden damit ein unbefugtes Eingreifen
Ihres Personals in das Automateninnere.
4
Abb. 4.4 - 11 Eingreifschutzblech "unten" an der LP-Ausgabeseite montieren
(1) Eingreifschutzblech "unten", Artikel-Nr. 03003432-01
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
194
4.4.8 Achseinschub an HF und HF/3 installieren
4.4.8.1 Achseinschub HF (Portale 1 und 3) - elektrische Anschlussstellen
4

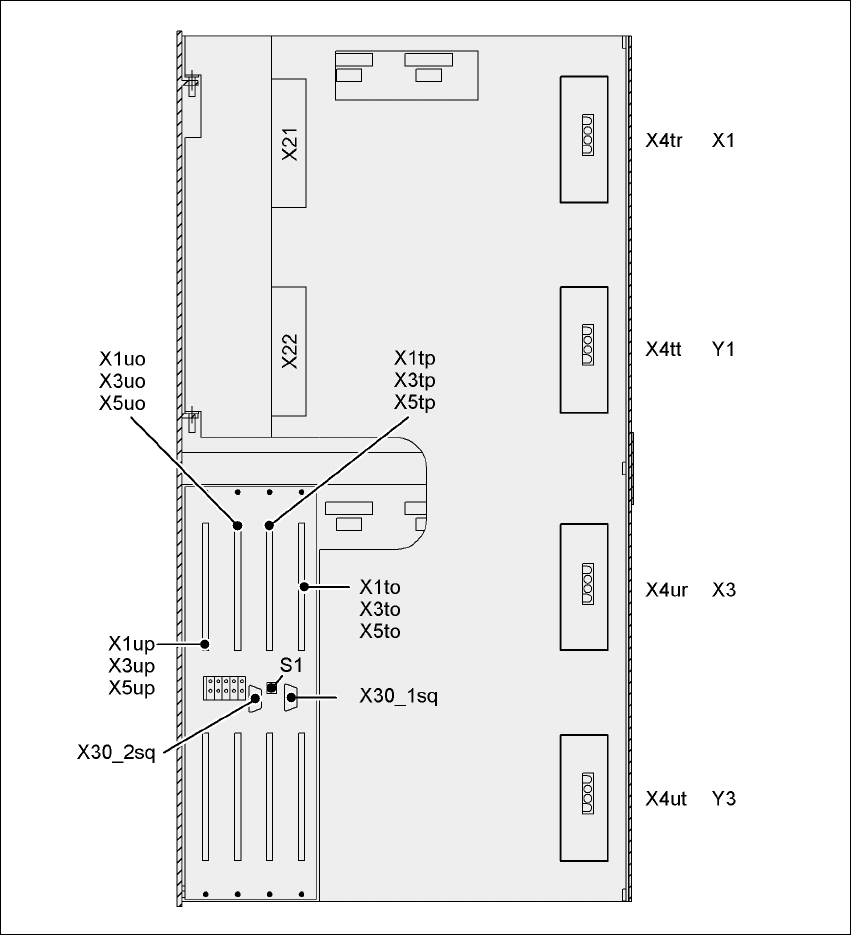

Abb. 4.4 - 12 Achseinschub HF (Portale 1 und 3), Rückseite - elektrische Anschlussstellen
