Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
195
4.4.8.2 Achseinschub HF (Portale 1 und 3) - Stecker anschließen
Æ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
Æ Kontrollieren Sie die Schalterstellungen von S1
1: OFF
2: ON
Æ Fahren Sie fort mit Abschnitt 4.4.8.5 "Achseinschub montieren", Seite 198.
Achseinschub HF
Stecker
Anschlusskabel
Hinweis
Stecker Kabel
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Stecker mit Bügel sichern
X22 X22
03009802
03009803
03009804
03009805
03009807
Stecker mit Bügel sichern
X4tr X4tr 03009780 Stecker einrasten
X4tt X4tt 03009781 Stecker einrasten
X4ur X4ur 03009800 Stecker einrasten
X4ut X4ut 03009801 Stecker einrasten
X1to
X3to
X5to
X1to
X3to
X5to
03009791
03009792
03009793
Bis zum Anschlag aufstecken
X1tp
X3tp
X5tp
X1tp
X3tp
X5tp
03009794
03009795
03009796
Bis zum Anschlag aufstecken
X1uo
X3uo
X5uo
X1uo
X3uo
X5uo
03009811
03009812
03009813
Bis zum Anschlag aufstecken
X1up
X3up
X5up
X1up
X3up
X5up
03009814
03009815
03009816
Bis zum Anschlag aufstecken
X30_1sq
X30_2sq
X30_1sq
X30_2sq
03010054
03010054
Festschrauben
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
196
4.4.8.3 Achseinschub HF/3 (Portal 3) - elektrische Anschlussstellen
4

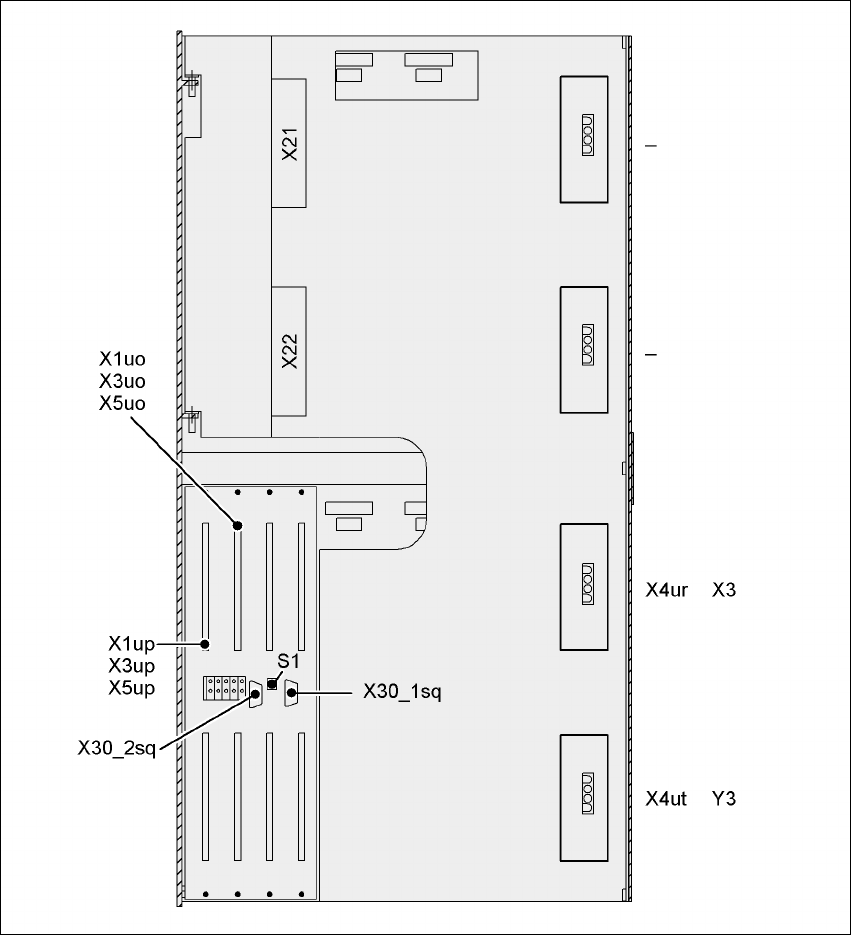

Abb. 4.4 - 13 Achseinschub HF/3 (Portal 3), Rückseite - elektrische Anschlussstellen
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
197
4.4.8.4 Achseinschub HF/3 (Portal 3) - Stecker anschließen
Æ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
4
Æ Kontrollieren Sie die Schalterstellungen von S1
1: ON
2: ON
Æ Fahren Sie fort mit Abschnitt 4.4.8.5 "Achseinschub montieren", Seite 198.
Achseinschub HF/3
(Portal 3)
Stecker
Anschlusskabel
Hinweis
Stecker Kabel
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Stecker mit Bügel sichern
X22 X22
03009802
03009803
03009804
03009805
03009807
Stecker mit Bügel sichern
X4ur X4ur 03009800 Stecker einrasten
X4ut X4ut 03009801 Stecker einrasten
X1uo
X3uo
X5uo
X1uo
X3uo
X5uo
03009811
03009812
03009813
Bis zum Anschlag aufstecken
X1up
X3up
X5up
X1up
X3up
X5up
03009814
03009815
03009816
Bis zum Anschlag aufstecken
X30_1sq
X30_2sq
X30_1sq
X30_2sq
03010054
03010054
Festschrauben
