Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
199
4.4.9 Eingabetransport montieren
4.4.9.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Kreuzschlitzschraubendreher, Größe 1
4.4.9.2 Montage
4

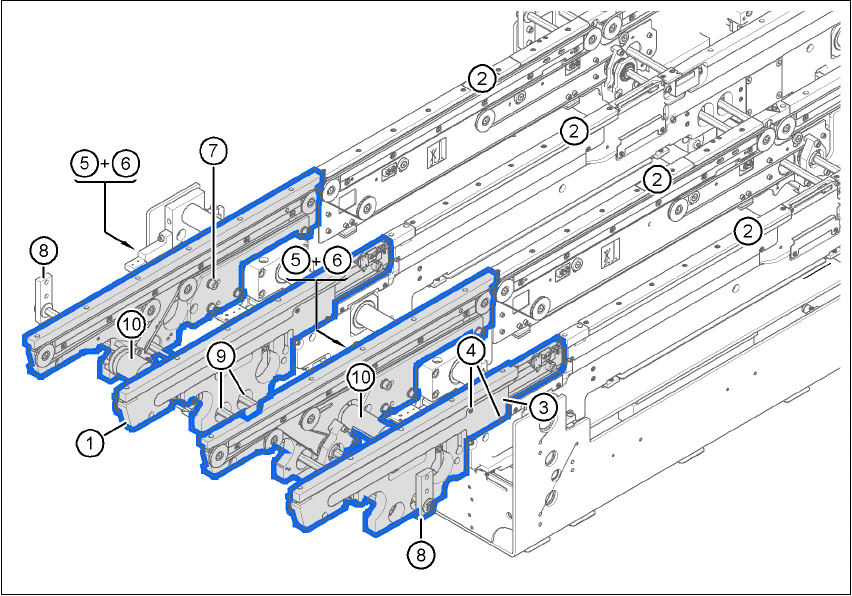

Abb. 4.4 - 14 Eingabetransport - Doppeltransport
(1) Wange, Eingabetransport
(2) Wange, Bearbeitungstransport 1
(3) Kabelabdeckung 20 x 200
(4) Senkschraube, ISO 7046, M3x6, 2 Stück pro Kabelabdeckung
(5) Kabelabdeckung 20 x 310
(6) Zylinderschraube DIN 912, M3x5, 1 Stück pro Kabelabdeckung
(7) Zylinderschraube DIN 912, M6x16, und Scheibe, 4 Stück pro Wange
(8) Führung Sechskantwelle
(9) Sechskantwelle (Einfachtransport: eine, Doppeltransport: zwei)
(10) Antriebseinheit
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
200
Æ Demontieren Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.4 - 14) des Eingabetrans-
ports (Pos. 1 in Abb. 4.4 - 14
).
Æ Setzen Sie die Wange (Pos. 1 in Abb. 4.4 - 14) vorsichtig an die Wange des Bearbeitungs-
transports (Pos. 2 in Abb. 4.4 - 14
).
VORSICHT 4
Achten Sie darauf, keine Kabel der Lichtschranken oder der Antriebsmotoren abzuscheren.
Æ Befestigen Sie jede Wange mit 4 Zylinderschrauben M6x16 und den zugehörigen Scheiben
(Pos. 7 in Abb. 4.4 - 14
).
Æ Verbinden Sie die elektrischen Kabel von Lichtschranken und Antriebsmotoren.
Æ Befestigen Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.4 - 14).
Æ Führen Sie die Sechskantwelle (Pos. 9 in Abb. 4.4 - 14) in die Antriebseinheit (Pos. 10 in Abb.
4.4 - 14
) ein.
Æ Achten Sie darauf, dass die Sechskantwellenführung (Pos. 8 in Abb. 4.4 - 14) immer auf jene
Transportwange zeigt, an der die Antriebseinheit (Pos. 10 in Abb. 4.4 - 14
) befestigt ist.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
201
4.4.10 Anbausatz an der LP-Eingabeseite montieren
4.4.10.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Maschinenschlüssel
4.4.10.2 Montage
4

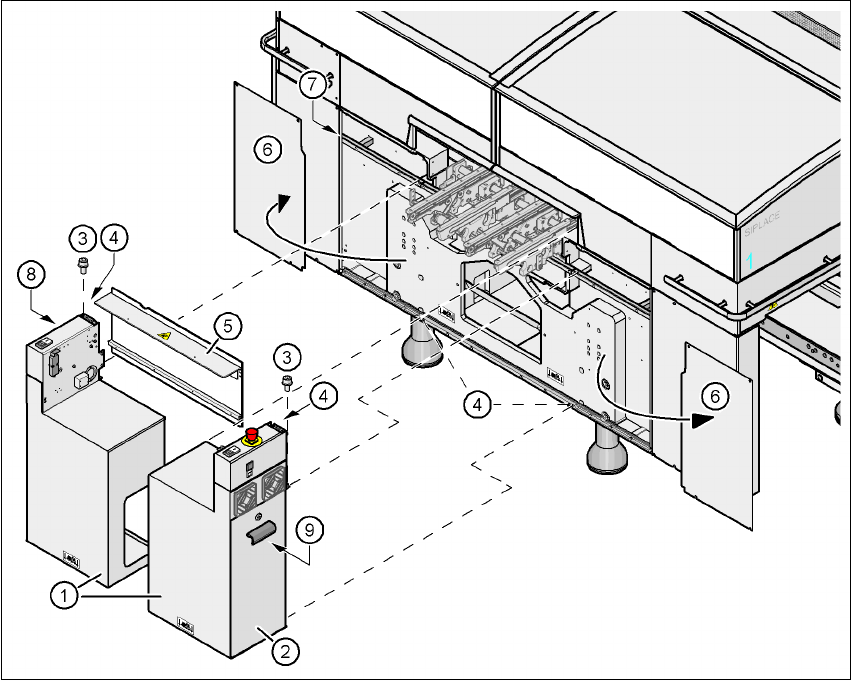

Abb. 4.4 - 15 Anbausatz an der LP-Eingabeseite montieren
(1) Anbausatz, demontiert
(2) Türe
(3) Zylinderschraube DIN 912, M6x16 und Scheibe
(4) Erdungsanschluss
(5) Transportabdeckung
(6) Seitenblech, demontiert
(7) Einschubleiste
(8) Computereinschub
(9) Achseinschub (HF/3)
