Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
203
4

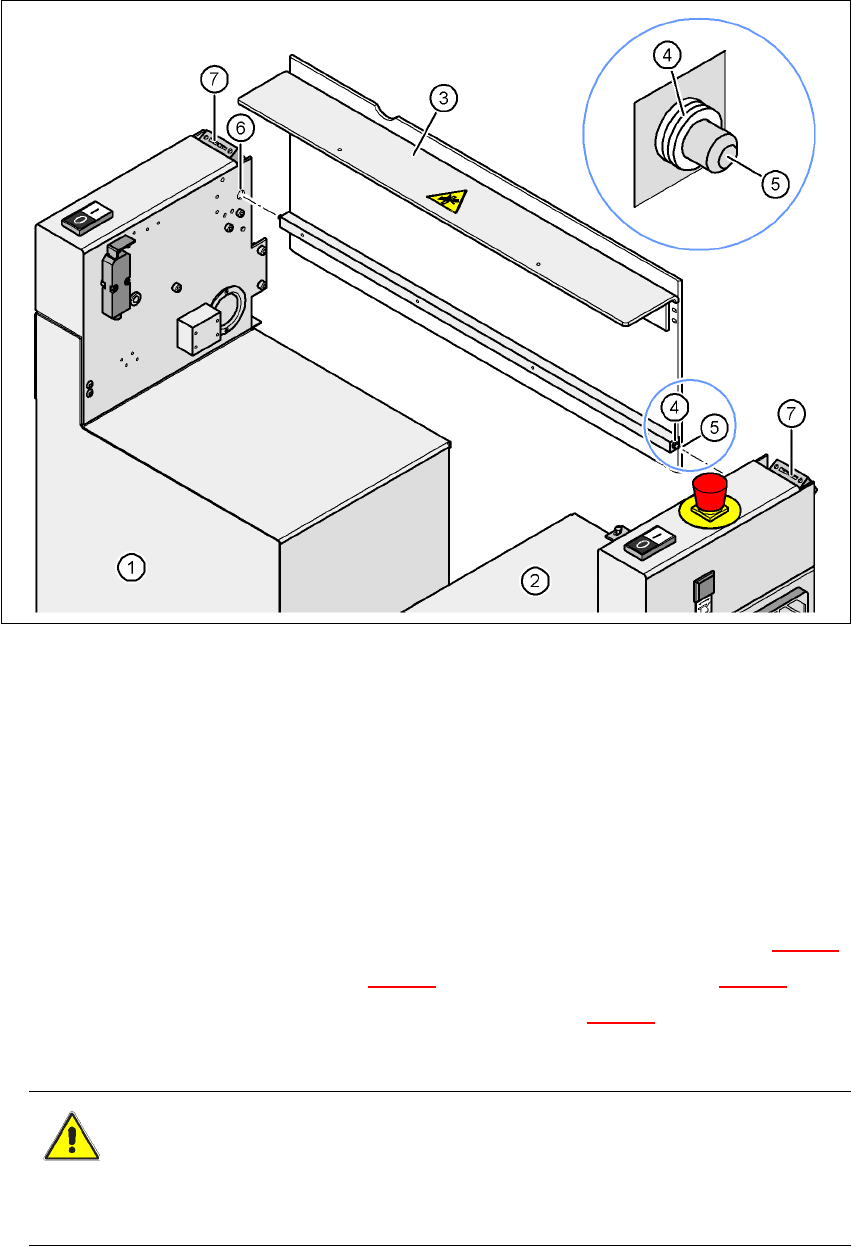

Abb. 4.4 - 16 Transportabdeckung und zweite Hälfte des Anbausatzes montieren
(1) Bereits montierte Hälfte des Anbausatzes
(2) Zweite Hälfte des Anbausatzes, die montiert werden soll
(3) Transportabdeckung
(4) Auf beiden Seiten jeweils 3 weiße Plastikscheiben einsetzen
(5) Dorn der Transportabdeckung
(6) Bohrung
(7) Schutzhaubenschalter
4
Æ Schieben Sie jeweils 3 weiße Plastikscheiben auf die beiden Dorne (Pos. 5 in Abb. 4.4 - 16).
Æ Führen Sie den Dorn (Pos. 5 in Abb. 4.4 - 16) in die Bohrung (Pos. 6 in Abb. 4.4 - 16).
Æ Heben Sie die zweite Hälfte des Anbausatzes (Pos. 2 in Abb. 4.4 - 16) an den Maschinen-
rahmen.
VORSICHT 4
Achten Sie darauf, dass diese Hälfte des Anbausatzes nicht mit der Sechskantwelle des LP-
Transports kollidiert und die Sechskantwelle verbogen wird.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
204
Æ Führen Sie den Dorn (Pos. 5 in Abb. 4.4 - 16) der Transportabdeckung in die Bohrung (Pos. 6
in Abb. 4.4 - 16
) der zweiten Hälfte des Anbausatzes ein.
Æ Positionieren Sie die zweite Hälfte des Anbausatzes so, dass der Montagewinkel auf der
Montageleiste (Pos. 7 in Abb. 4.4 - 15
) aufliegt.
Æ Befestigen Sie die zweite Hälfte des Automaten mit 2 Zylinderschrauben M6x16 und Scheibe
(Pos. 3 in Abb. 4.4 - 15
).
4.4.10.3 Führung der Sechskantwelle befestigen
Æ Befestigen Sie beim Einfachtransport
eine
Führung für die Sechskantwelle (Pos. 8 in Abb.
4.4 - 14
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
Æ Befestigen Sie beim Doppeltransport zwei Führungen für die Sechskantwelle (Pos. 8 in Abb.
4.4 - 14
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
4.4.10.4 Elektrische Kabelverbindungen herstellen - Anbausatz an der LP-Eingabeseite
4
4
Linke Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
Start-/Stopptaster
Schalter LP-Transport-Abdeckung
X61/03020410 X61/03002537
Schutzhaubenschalter, Stellplatz 4 X54/03020409 X54/03002540
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 4 X242/03021056 X242/03021054
Rechte Seite des Anbausatzes
(in Transportrichtung gesehen)
Stecker/Kabel an Stecker/Kabel
NOT-HALT-Taster
Start-/Stopp-Taster
X64/03020687 X64/03002538
Schutzhaubenschalter, Stellplatz 1 X51/03020409 X51/03002539
Taster BE-Wagen-Einzugsvorrichtung, Stellplatz 1 X212/03021056 X212/03021051
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
205
4.4.10.5 Erdungskabel für die Türen montieren
Æ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.4 - 15) auf folgende
Weise am Maschinenrahmen:
4

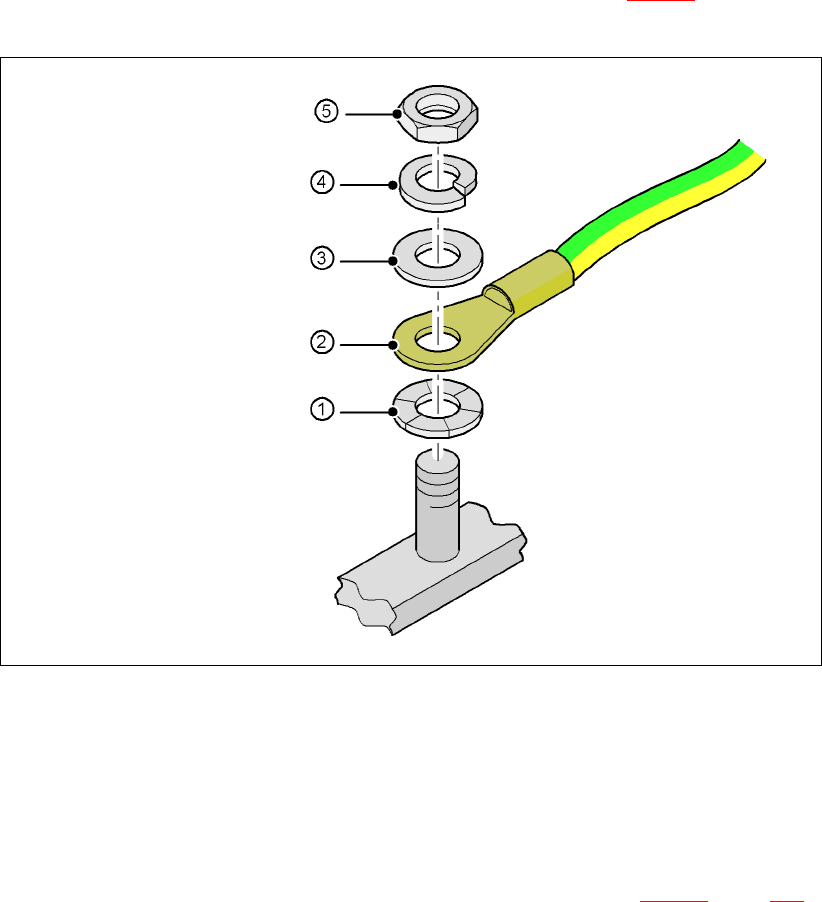

Abb. 4.4 - 17 Erdungskabel montieren
4
4
4
4
4
4.4.10.6 Schutzhaubenschalter überprüfen und einstellen
Æ Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 7 in Abb. 4.4 - 16, Seite 203).
Æ Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
4
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
