4 Aufstellen und I nbetriebnahme Betriebsanleitung SIPLACE H F-Serie 4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgab e 01/2006 DE 206 4.4.10.7 Eingreifschutz blech "unten" inst allieren Die Automa…
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
205
4.4.10.5 Erdungskabel für die Türen montieren
Æ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.4 - 15) auf folgende
Weise am Maschinenrahmen:
4
Abb. 4.4 - 17 Erdungskabel montieren
4
4
4
4
4
4.4.10.6 Schutzhaubenschalter überprüfen und einstellen
Æ Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 7 in Abb. 4.4 - 16, Seite 203).
Æ Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
4
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
206
4.4.10.7 Eingreifschutzblech "unten" installieren
Die Automaten der HF-Serie werden nur mit
einem
Eingreifschutzblech "unten" ausgeliefert. Wer-
den die Automaten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen
den unmittelbar benachbarten Aus- und Eingabetransporten.
WARNUNG
Montieren Sie grundsätzlich an der Eingabeseite des
ersten
Automaten und an der Ausgabe-
seite des
letzten
Automaten einer Linie das Eingreifschutzblech "unten" (Artikel-Nr. 03003432-
01) mit 4 Innensechskantschrauben M4x12. Sie unterbinden damit ein unbefugtes Eingreifen
Ihres Personals in das Automateninnere.
4

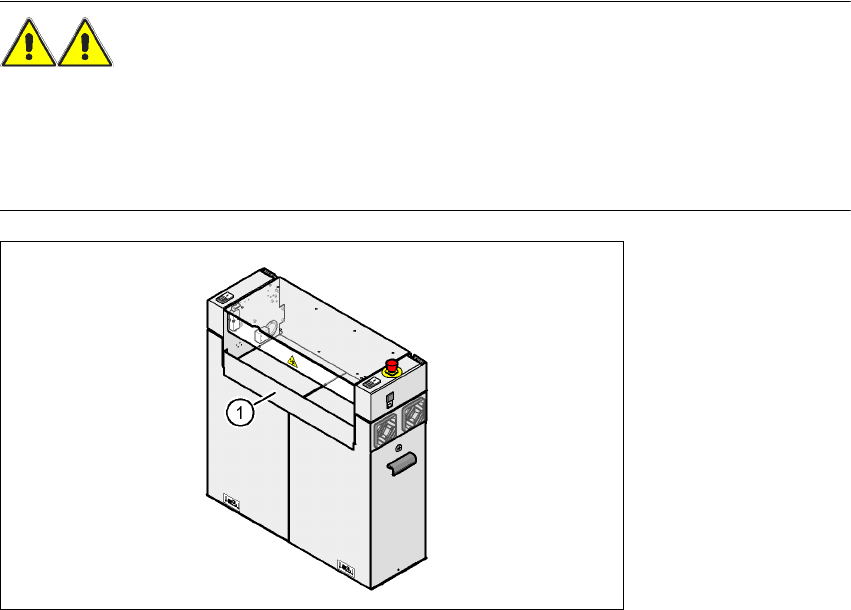

Abb. 4.4 - 18 Eingreifschutzblech "unten" an der LP-Eingabeseite montieren
(1) Eingreifschutzblech "unten", Artikel-Nr. 03003432-01
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
207
4.4.11 Computereinschub an HF und HF/3 installieren
4.4.11.1 Computereinschub - elektrische Anschlussstellen
4
Abb. 4.4 - 19 Computereinschub, Frontseite - Stecker anschließen
(1) Kabelführungsblech
Kamera 2/4 Kamera 1/3
Kamera 2/4 Kamera 1/3
CAN-Bus 2 CAN-Bus 2 CAN-Bus 1 CAN-Bus 1
