4 Aufstellen und I nbetriebnahme Betriebsanleitung SIPLACE H F-Serie 4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgab e 01/2006 DE 208 4 Abb. 4.4 - 20 Computereinschub, Rückseit e - Stecker anschließen (1) K…
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
207
4.4.11 Computereinschub an HF und HF/3 installieren
4.4.11.1 Computereinschub - elektrische Anschlussstellen
4

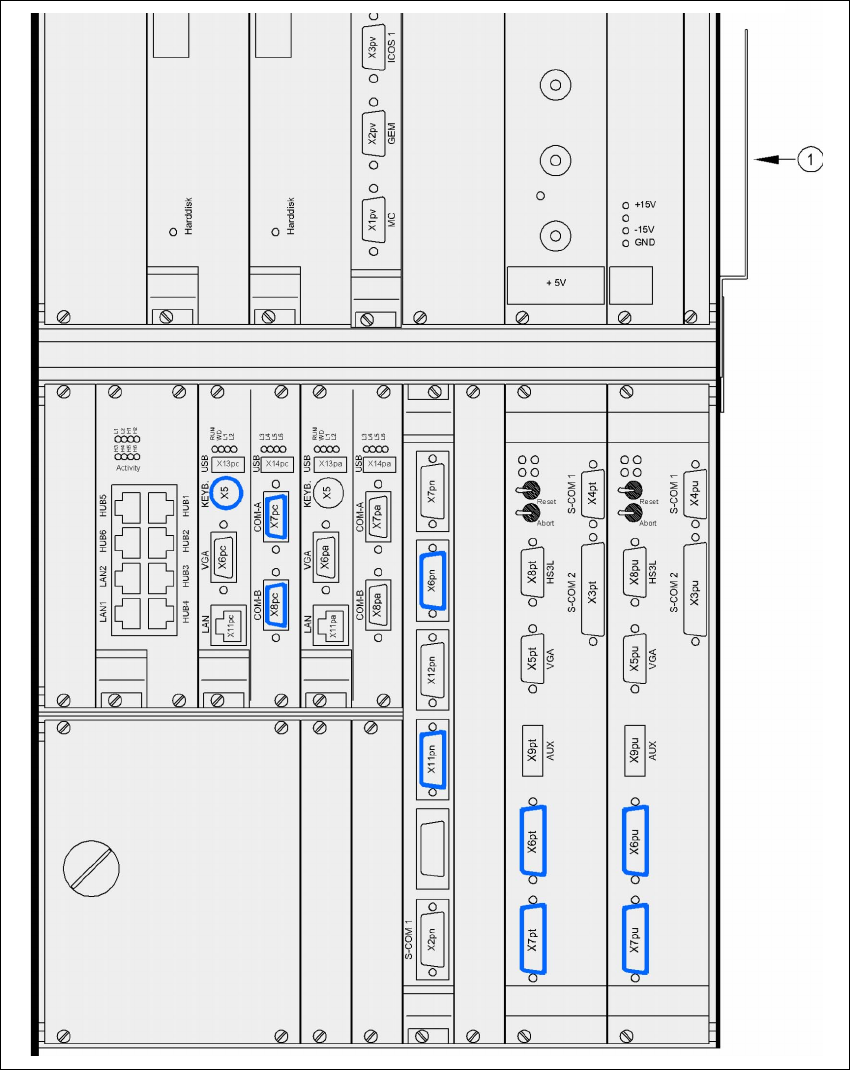

Abb. 4.4 - 19 Computereinschub, Frontseite - Stecker anschließen
(1) Kabelführungsblech
Kamera 2/4 Kamera 1/3
Kamera 2/4 Kamera 1/3
CAN-Bus 2 CAN-Bus 2 CAN-Bus 1 CAN-Bus 1
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
208
4
Abb. 4.4 - 20 Computereinschub, Rückseite - Stecker anschließen
(1) Kabelführungsblech
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
209
4.4.11.2 Computereinschub HF - Stecker anschließen
Æ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
4
Computereinschub,
Frontseite
(Abb. 4.4 - 19)
Stecker
Anschlusskabel
HinweisStecker Kabel
X5pc X5pc 03002958 + 03002559 Bis zum Anschlag aufstecken
X7pc X7pc 03002967 Mit Schrauben sichern
X8pc X8pc 03002970 Mit Schrauben sichern
X6pn X6pn 03010051 Mit Schrauben sichern
X11pn X11pn 03010059 Mit Schrauben sichern
X6pt X6pt 03002507 W1+W2 Mit Schrauben sichern
X7pt X7pt 03003438 W1+W2 Mit Schrauben sichern
X6pu X6pu 03002508 W1+W2 Mit Schrauben sichern
X7pu X7pu 03003435 W1+W2 Mit Schrauben sichern
Computereinschub,
Rückseite
(Abb. 4.4 - 20
)
Stecker
Anschlusskabel
HinweisStecker Kabel
X15pz X15pz 03003434 Mit Schrauben befestigen
X3pz X3pz 03004063 Mit Schrauben befestigen
PE1 Kabelring Erdungskabel
Nach Abb. 4.4 - 17
,
Seite 205
befestigen
X27pz X27pz 03003437 W1-W2 Bis zum Anschlag aufstecken
X2pz X2pz 03002966 W1-W5 Mit Schrauben befestigen
X1pz X1pz 03002969 W1-W5 Mit Schrauben befestigen
X62pz X62pz 03002488 Einrasten
PE2 Kabelschuh Erdungskabel Bis zum Anschlag aufstecken
P24/GND X1 Lüfter im Anbausatz Bis zum Anschlag aufstecken
