4.4.11.3 Computereinschub HF/3 - Stecker anschließen
Æ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
4
Computereinschub,
Frontseite
(Abb. 4.4 - 19)
Stecker
Anschlusskabel
HinweisStecker Kabel
X5pc X5pc 03002958 + 03002559 Bis zum Anschlag aufstecken
X7pc X7pc 03002967 Mit Schrauben sichern
X8pc X8pc 03002970 Mit Schrauben sichern
X6pn X6pn 03010051 Mit Schrauben sichern
X11pn X11pn 03010059 Mit Schrauben sichern
X6pt X6pt 03010607 W1+W2 Mit Schrauben sichern
X7pt X7pt 03010608 W1+W2 Mit Schrauben sichern
X6pu X6pu 03002508 W1+W2 Mit Schrauben sichern
X7pu X7pu 03003435 W1+W2 Mit Schrauben sichern
Computereinschub,
Rückseite
(Abb. 4.4 - 20
)
Stecker
Anschlusskabel
HinweisStecker Kabel
X15pz X15pz 03003434 Mit Schrauben befestigen
X3pz X3pz 03004063 Mit Schrauben befestigen
PE1 Kabelring Erdungskabel
Nach Abb. 4.4 - 17
,
Seite 205
befestigen
X27pz X27pz 03003437 W1-W2 Bis zum Anschlag aufstecken
X2pz X2pz 03002966 W1-W5 Mit Schrauben befestigen
X1pz X1pz 03002969 W1-W5 Mit Schrauben befestigen
X62pz X62pz 03002488 Einrasten
PE2 Kabelschuh Erdungskabel Bis zum Anschlag aufstecken
P24/GND X1 Lüfter im Anbausatz Bis zum Anschlag aufstecken
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
211
4.4.11.4 Computereinschub montieren
Æ Stellen Sie die Steckverbindungen an der Rückseite des Computereinschubs her (siehe Ab-
schnitt 4.4.11.2
, 4.4.11.3).
Æ Heben Sie den Computereinschub vorsichtig auf die Schiene im Anbausatz.
Æ Achten Sie darauf, keine Kabel zu quetschen.
Æ Kontrollieren Sie, dass die Kabel zur Frontseite im seitlichen Kabelführungsblech liegen
(Pos. 1 in Abb. 4.4 - 19
, Seite 207).
Æ Fixieren Sie die Kabel an der Frontseite mit Kabelbindern.
Æ Schieben Sie den Computereinschub in den Anbausatz bis zum Anschlag ein.
Æ Schließen Sie das Lüfterkabel am Kabel des Computereinschubs an.
Æ Stellen Sie die Steckverbindungen an der Frontseite des Computereinschubs her (siehe Ab-
schnitt 4.4.11.2
, 4.4.11.3).
Æ Sichern Sie den Computereinschub mit der Zylinderschraube.
Æ Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 4.4 - 15, Seite 201), wie dies in
Abb. 4.4 - 17
auf Seite 205 dargestellt ist.
Æ Verriegeln Sie die Türen.
HINWEIS
Beim HF-Automaten fahren Sie fort mit Abschnitt 4.4.11.5
"Seitenbleche montieren".
Beim HF/3-Automaten fahren Sie fort mit Abschnitt 4.4.12
"Achseinschub an HF/3 (Portal 1 und
Portal 4) installieren" auf Seite 212.
4.4.11.5 Seitenbleche montieren
Æ Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 5 in Abb. 4.4 - 15), wie dies in
Abb. 4.4 - 17
Seite 205 dargestellt ist.
Æ Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
Æ Fahren Sie fort mit Abschnitt 4.4.13 " Hauptstöranzeige montieren", Seite 214.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
212
4.4.12 Achseinschub an HF/3 (Portal 1 und Portal 4) installieren
4.4.12.1 Achseinschub HF/3 (Portal 1 und Portal 4) - elektrische Anschlussstellen
4

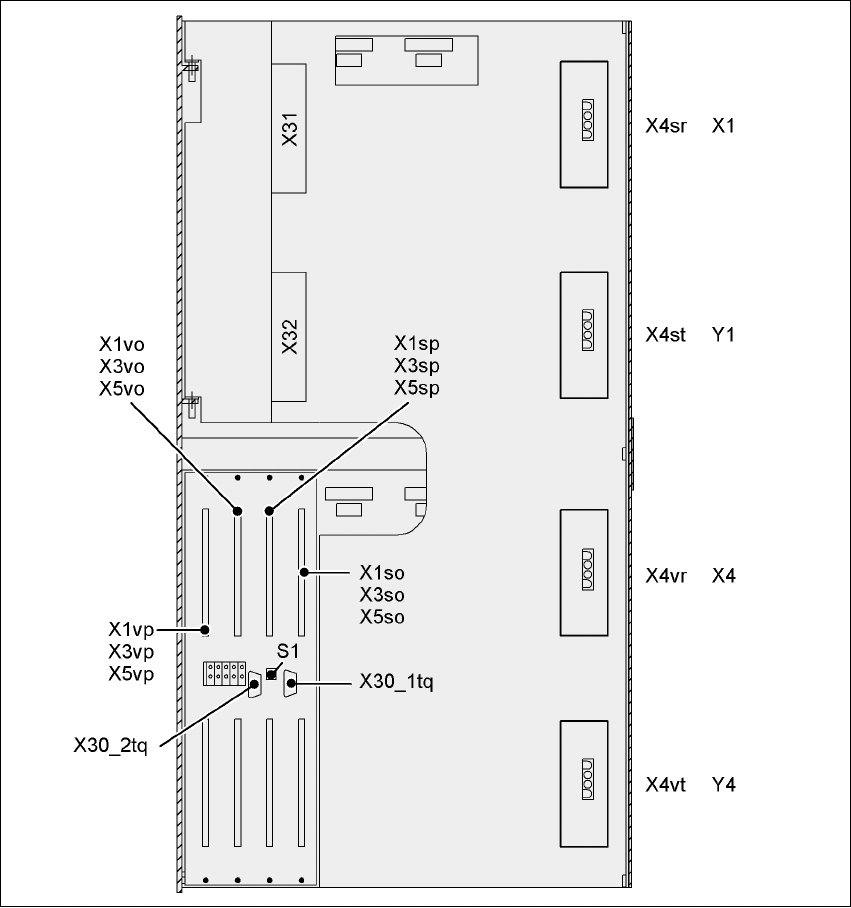

Abb. 4.4 - 21 Achseinschub HF/3 (Portal 1 und Portal 4), Rückseite - Stecker anschließen
