Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
219
4.4.15 Den Automaten endgültig justieren
Æ Legen Sie die Maschinenwasserwaage jeweils in X- und Y-Richtung auf die Wangen des Lei-
terplattentransports im Bestückbereich 1 (siehe Abb. 4.4 - 25
). Die Leiterplatten-Transport-
breite ist voreingestellt:
Einfachtransport 210 mm
Doppeltransport, Spur 1 136 mm
Doppeltransport, Spur 2 210 mm 4
HINWEIS: 4
Legen Sie beim Doppeltransport die Wasserwaage für die Justage in X-Richtung immer nur
auf die äußeren Wangen des Automaten.
Æ Messen Sie den Abstand zwischen Oberkante des Leiterplattentransports und dem Unter-
grund. Dieser Abstand sollte 800 mm, 900 mm, 930 mm bzw. 950 mm betragen.
4
Abb. 4.4 - 25 Den Automaten in X- und Y-Richtung justieren
Æ Justieren Sie mit dem Gabelschlüssel SW36 die Einstellschraube M24x2x120 (Pos. 1 in Abb.
4.4 - 26
) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der Maschinen-
wasserwaage keine Abweichung vom Nullpunkt zeigt.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Den Automaten aufstellen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
220
4

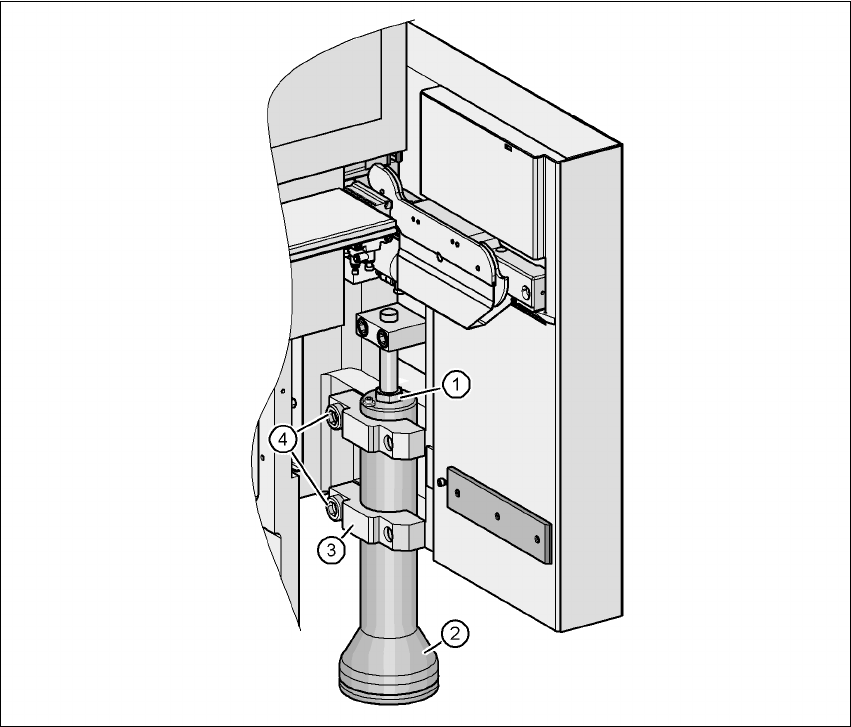

Abb. 4.4 - 26 Höhe der äußeren Maschinenfüße justieren
(1) Einstellschraube M24x2x120 zur Höhenjustage
(2) Äußerer Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
Æ Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
Æ Ist der Automat ausgerichtet, ziehen Sie mit dem Sechskantstiftschlüssel der Größe 19 die
Innensechskantschrauben M24x90 (Pos. 4) zum Klemmen der Klemmstücke an allen äuße-
ren Maschinenfüßen fest (Pos. 3).
Æ Drehen Sie die mittleren Maschinenfüße mit dem Hakenschlüssel 135 - 145 so weit heraus,
bis diese fest auf dem Boden aufsitzen.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
221
Æ Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Automaten dadurch dejustieren.
4
4
4
4
4
4
4
Abb. 4.4 - 27 Maschinenfuß "HS50" ausrichten und kontern
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
4
Æ Kontrollieren Sie noch einmal die exakte Ausrichtung des Automaten mit der Maschinenwas-
serwaage.
Æ Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
