Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.4 Den Automaten aufstellen
221
Æ Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Automaten dadurch dejustieren.
4
4
4
4
4
4
4

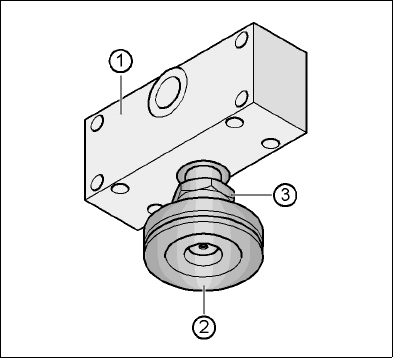

Abb. 4.4 - 27 Maschinenfuß "HS50" ausrichten und kontern
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
4
Æ Kontrollieren Sie noch einmal die exakte Ausrichtung des Automaten mit der Maschinenwas-
serwaage.
Æ Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 BE-Wagen an LP-Transporthöhe anpassen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
222
4.5 BE-Wagen an LP-Transporthöhe anpassen
Der BE-Wagen lässt sich mit wenigen Handgriffen auf folgende Leiterplatten-Transporthöhen ein-
stellen:
830 mm ± 15 mm Standard-Höhe
900 mm ± 15 mm SMEMA-Höhe
930 mm ± 15 mm SMEMA-Höhe
950 mm ± 15 mm SMEMA-Höhe 4
4

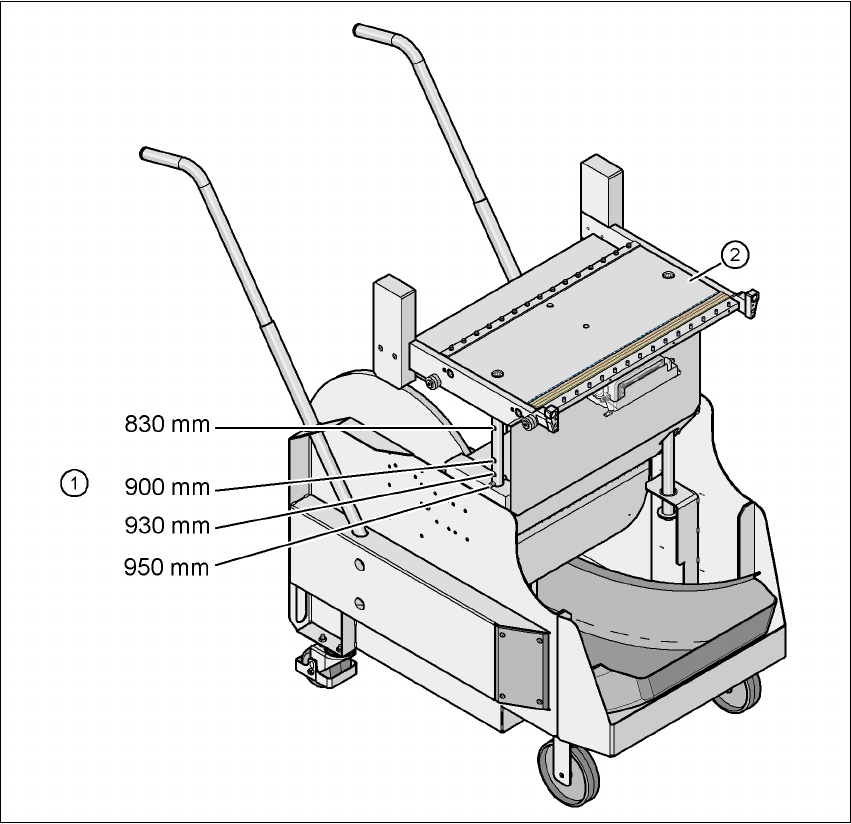

Abb. 4.5 - 1 BE-Wagen mit einer LP-Transporthöhe von 950 mm
(1) Bohrungen für die LP-Transporthöhen 830 - 950 mm in den Führungssäulen
(2) BE-Wagen-Tisch
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 4.5 BE-Wagen an LP-Transporthöhe anpassen
223
4.5.1 Warnhinweise
WARNUNG
Nur Technikern der Firma SIEMENS oder zertifizierten Personen ist es erlaubt, die BE-Wagen-
höhe zu verstellen.
Æ Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Æ Nehmen Sie alle Zuführmodule von der BE-Tischplatte, wenn Sie die BE-Tisch in der Höhe
verstellen wollen.
4.5.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Hammer
– Durchtreiber, 8 mm
– Ringschraube mit M12-Gewinde zum Anheben des BE-Wagen-Tisches
– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
4.5.3 BE-Wagenhöhe ändern
WARNUNG
Heben Sie alle Zuführmodule von der BE-Wagen-Tischplatte ab.
Æ Schrauben Sie die Ringschraube in die M12-Bohrung (Pos. 1 in Abb. 4.5 - 2) des BE-Wagen-
Tisches ein.
Æ Hängen Sie den Haken der Hebevorrichtung in die Ringschraube ein (Pos. 2 in Abb. 4.5 - 2).
Æ Heben Sie den BE-Wagen-Tisch etwas an, bis die Spiralspannstifte (Pos. 3 in Abb. 4.5 - 2)
frei liegen.
Æ Schlagen Sie mit dem Durchtreiber die Spiralstifte auf beiden Seiten vorsichtig heraus.
Æ Setzen Sie die Spiralspannstifte in die Bohrungen der gewünschten LP-Transporthöhe ein
(Pos. 3 in Abb. 4.5 - 2
).
Æ Senken Sie den BE-Wagen-Tisch langsam ab, bis die Spiralspannstifte auf den Stützklötzen
(Pos. 4 in Abb. 4.5 - 2
) aufliegen.
