5 Aufgaben an der Maschine Betriebsanleitung SIPLAC E HF-Serie 5.4 Zuführmodule rüsten Softwareversion SR. 50x.xx Ausgabe 01/2006 D E 234 5.4.1 BE-Tisch und S-Zuführmodule für das Rüsten vorbereiten Æ Reinigen Sie die S …
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.4 Zuführmodule rüsten
233
5.4 Zuführmodule rüsten
5
Abb. 5.4 - 1 BE-Tisch mit 15 Stellplätzen für S-Zuführmodule
(1) S-Zuführmodul
(2) Zentrierstift
(3) Kalotte
(4) BE-Tisch
(5) Anschlusskabel des S-Zuführmoduls
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.4 Zuführmodule rüsten Softwareversion SR.50x.xx Ausgabe 01/2006 DE
234
5.4.1 BE-Tisch und S-Zuführmodule für das Rüsten vorbereiten
Æ Reinigen Sie die Stellfläche des Zuführmoduls
Æ Reinigen Sie die Stellfläche auf dem BE-Tisch.
Æ Entfernen Sie lose Bauelemente vom BE-Tisch mit einem Pinsel oder einem Staubsauger mit
geeigneter Düse.
VORSICHT 5
Vermeiden Sie es, Bauelemente vom BE-Tisch mit den Fingern zu entfernen. Sie verletzen
sich möglicherweise durch feinste Metallsplitter.
5.4.2 S-Zuführmodule einsetzen
Æ Setzen Sie das Zuführmodul (Pos. 1 in Abb. 5.4 - 1) zuerst mit der Frontseite - das ist die
Seite mit dem geschlitzen Fuß - so auf den BE-Tisch (Pos. 4 in Abb. 5.4 - 1
), dass der Zen-
trierstift (Pos. 2) auf dem BE-Tisch in den Schlitz des Zuführmodulfußes gleitet.
Æ Senken Sie nun das Zuführmodul an der Rückseite ab, bis die Kalotte (Pos. 3 in Abb. 5.4 - 1)
vollkommen in der Bohrung des Zuführmoduls verschwindet.
Æ Achten Sie darauf, dass die Zuführmodule entsprechend ihrer Breite richtig auf dem BE-Tisch
platziert werden (siehe Abb. 5.4 - 2
).
Æ Kontrollieren Sie, ob das Zuführmodul plan auf dem Bauelementetisch aufliegt.
Æ Schließen Sie den Stecker des Zuführmoduls (Pos. 5 in Abb. 5.4 - 1) an die Buchse an, die
sich unter dem Stellplatz befindet.
HINWEIS 5
Achten Sie darauf, dass Sie zum Anschluss des Zuführmoduls unbedingt die zum Stellplatz
gehörende Buchse verwenden, da die Zuführmodule den Steuerimpuls über diese Buchse
erhalten. Möglicherweise arbeitet das Zuführmodul nicht richtig, wenn es nicht an der richti-
gen Buchse angeschlossen wird. Detaillierte Informationen über die Zuordnung von Stecker
und Buchse finden Sie in der Betriebsanleitung des jeweiligen Zuführmoduls.
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.4 Zuführmodule rüsten
235

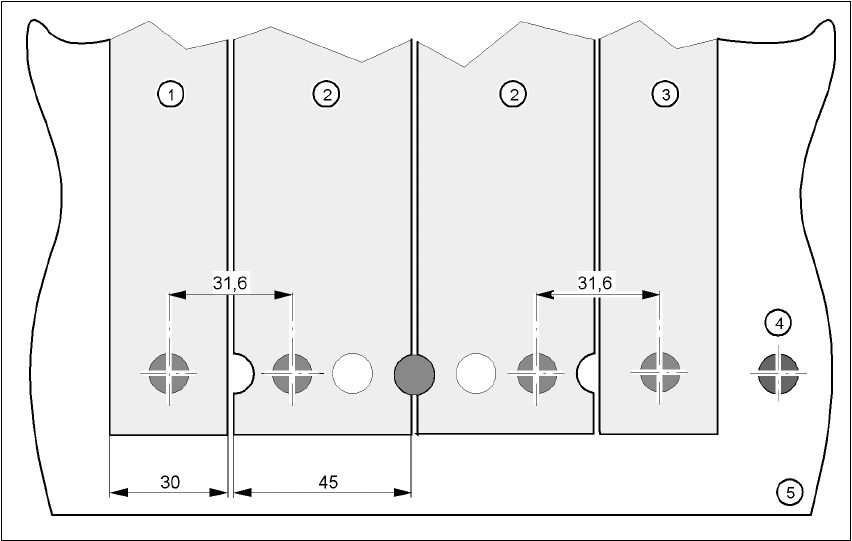

Abb. 5.4 - 2 Einsetzen von S-Zuführmodulen mit einer Breite von 30 bzw. 45 mm auf dem BE-Tisch
(1) Zuführmodul, 30 mm breit
(2) Zuführmodul, 45 mm breit
(3) Zuführmodul, 30 mm breit
