Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine Softwareversion SR.50x. xx Ausgabe 01/2006 DE 5.7 Bauelemente nachfüllen 239 5.7 Bauelemente na chfüllen Informati onen zum Nachfül len von Bauelem enten mit …
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.6 Spurfehler vermeiden Softwareversion SR.50x.xx Ausgabe 01/2006 DE
238
5.6.3 BE-Koordinatensystem und Abholwinkel
5
Abb. 5.6 - 1 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse
ausgerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT 23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.7 Bauelemente nachfüllen
239
5.7 Bauelemente nachfüllen
Informationen zum Nachfüllen von Bauelementen mit und ohne Barcode finden Sie in der Online-
Hilfe.
Æ Achten Sie bei Gurtzuführmodulen darauf, dass Sie immer rechtzeitig einen neuen Gurt an-
spleißen, so dass die Zuführmodule nicht leer werden.
Æ Spleißen Sie die Gurte allerdings auch nicht zu früh, denn wenn Sie nach dem Spleißen das
Ende des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen
Gurtes zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies würde unter Umstän-
den Abholfehler und erhöhte Stillstandszeiten verursachen.
Æ Verwenden Sie bei Gurtrollen ab 15" (381 mm) unbedingt Steckachsen (siehe Abb. 5.3 - 3)
und achten Sie darauf, dass die Trennbleche richtig eingesetzt sind (siehe Abb. 5.3 - 2
).
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.8 BE-Wagen an- bzw. abdocken Softwareversion SR.50x.xx Ausgabe 01/2006 DE
240
5.8 BE-Wagen an- bzw. abdocken
5.8.1 Sicherheitshinweise zum An- und Abdocken der BE-Wagen
WARNUNG
Aus Gründen der Unfallsicherheit (Quetschgefahr) darf der BE-Wagen immer nur von einer Per-
son an- oder abgedockt werden.
5

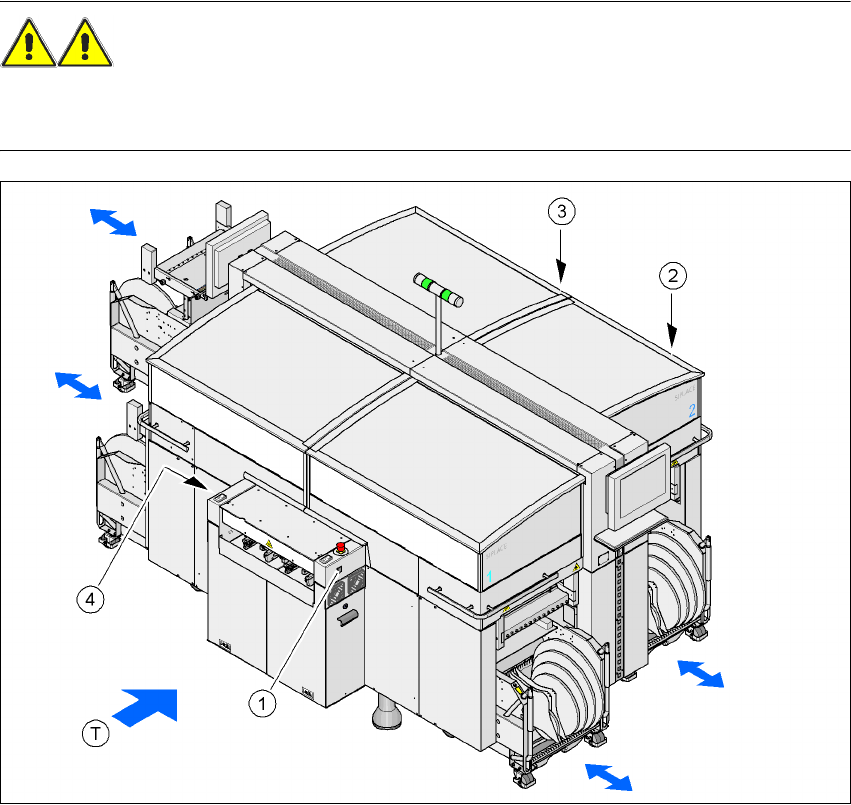

Abb. 5.8 - 1 Sicherheitshinweise zum An- und Abdocken der BE-Wagens
(1) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 1
(2) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 2
(3) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 3
(4) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 4
(T) Leiterplattentransportrichtung
