Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.8 BE-Wagen an- bzw. abdocken
241
Das Sicherheitskonzept für den BE-Wagenwechsel sieht vor, dass der Bediener einen Taster
(Pos. 1, 2, 3 oder 4 in Abb. 5.8 - 1
) an der Ein- oder Ausgabeseite des Automaten drückt, um den
BE-Wagen an- oder abzudocken. So wird sichergestellt, dass der Bediener während des An- oder
Abdockvorgangs immer seitlich am Automaten steht. Zudem ist das Andocken des BE-Wagens
nur bei geschlossenen Schutzhauben möglich.
5.8.2 BE-Wagen abdocken
Æ Klicken Sie im Menü GRUNDANSICHT auf die Ikone BEARBEITEN ANHALTEN.
Die gerade bearbeitete Leiterplatte wird fertigbestückt. Danach werden die Ikonen der Ein-
zelfunktionenmenüs aktiviert. 5
Æ Klicken Sie auf die gewünschte Ikone EINZELFUNKTIONEN PORTAL.
Æ Wählen Sie PORTALFUNKTIONEN.
Æ Klicken Sie in diesem Menü auf die Schaltfläche RÜSTPOSITION ANFAHREN.
Alle Bestückköpfe fahren über den LP-Transport, sodass sie beim BE-Wagenwechsel nicht
beschädigt werden können. 5
Æ Drücken Sie den entsprechenden Taster an der Ein- oder Ausgabeseite des Automaten (Pos.
1, 2, 3 oder 4 in Abb. 5.8 - 1
) so lange, bis der BE-Wagen abgedockt ist.

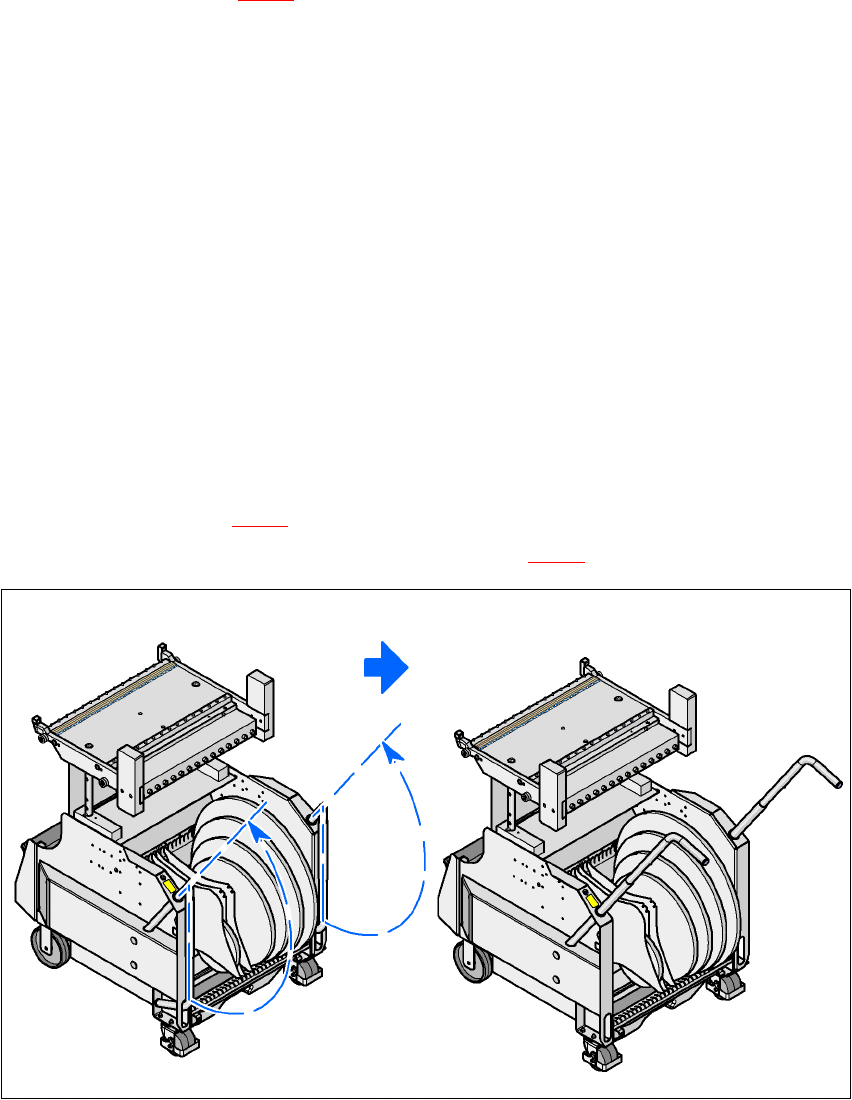

Æ Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.8 - 2).
5
Abb. 5.8 - 2 BE-Wagen - Griffe zum Schieben nach oben schwenken
5
Æ Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Automaten.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.8 BE-Wagen an- bzw. abdocken Softwareversion SR.50x.xx Ausgabe 01/2006 DE
242
5.8.3 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
Æ Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Æ Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
Æ Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
Æ Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
5.8.4 BE-Wagen andocken
HINWEIS
Kürzen Sie die Gurte am Frontende der S-Zuführmodule auf etwa 3 cm, bevor Sie den BE-
Wagen andocken.
VORSICHT
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs befindet.
Æ Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten.
HINWEIS
Schließen Sie die Schutzhauben, da das Andocken nur bei geschlossenen Schutzhauben mög-
lich ist.
Æ Drücken Sie den entsprechenden Taster an der Ein- oder Ausgabeseite des Automaten (Pos.
1, 2, 3 oder 4 in Abb. 5.8 - 1
so lange, bis der Wagen vollständig angedockt ist.
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.8 BE-Wagen an- bzw. abdocken
243

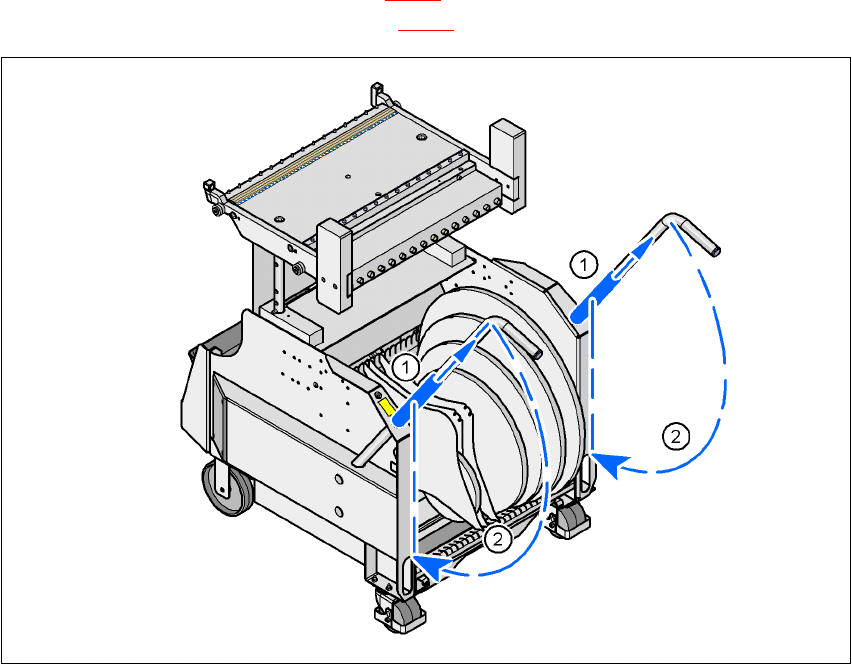

Æ Schieben Sie die Hülse (Pos. 1 in Abb. 5.8 - 2) an beiden Griffen nach oben und schwenken
Sie den Griff nach unten (Pos. 2 in Abb. 5.8 - 2
).
5
Abb. 5.8 - 3 BE-Wagen - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
