Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.8 BE-Wagen an- bzw. abdocken
243
Æ Schieben Sie die Hülse (Pos. 1 in Abb. 5.8 - 2) an beiden Griffen nach oben und schwenken
Sie den Griff nach unten (Pos. 2 in Abb. 5.8 - 2
).
5
Abb. 5.8 - 3 BE-Wagen - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.9 Meldeleuchte für Betriebszustände beachten Softwareversion SR.50x.xx Ausgabe 01/2006 DE
244
5.9 Meldeleuchte für Betriebszustände beachten
Die Meldeleuchte signalisiert Betriebszustände und Fehlfunktionen des Automaten.
5.9.1 Funktionsbeschreibung
5

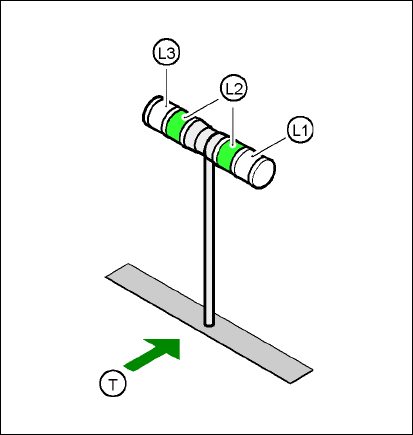

Abb. 5.9 - 1 Meldeleuchte für Betriebszustände
L1 Störlampe (weiß, rechts)
L2 Betriebsanzeigelampe (grün, beide Lampen parallel geschaltet)
L3 Störlampe (weiß, links)
T LP-Transportrichtung
5.9.2 Generelle Betriebszustände
–
Betriebsanzeigelampe (grün) dauernd ein
Der Automat ist in Betrieb
–
Betriebsanzeigelampe blinkt (grün)
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Automat wartet, dass das
Ausgabeband frei wird.
–
Rechte weiße Störlampe L1 blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer. Der Automat be-
stückt noch vorhandene Bauelemente.
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 5.9 Meldeleuchte für Betriebszustände beachten
245
–
Linke weiße Störlampe L3 blinkt
Auf der linken Seite des Automaten sind eine oder mehrere Spuren leer. Der Automat be-
stückt noch vorhandene Bauelemente
–
Rechte weiße Störlampe (L1) dauernd ein - grüne Betriebsanzeigelampe (L2) aus
Auf der rechten Seite des Automaten ist ein Fehler aufgetreten -> der Automat steht.
–
Linke weiße Störlampe (L3) dauernd ein - grüne Betriebsanzeigelampe (L2) aus
Auf der linken Seite des Automaten ist ein Fehler aufgetreten -> der Automat steht.
–
Beide weißen Störlampen (L1 und L3) dauernd ein - grüne Betriebsanzeigelampe aus
Am gesamten Automaten ist ein Fehler aufgetreten -> der Automat steht.
5.9.3 Programmierte Betriebszustandsanzeigen
In der nachstehenden Tabelle sind die in der Standardkonfiguration (Auslieferungsversion) pro-
grammierten Betriebszustandsanzeigen und deren Bedeutung für die einzelnen Lampen der Mel-
deleuchte aufgelistet.
Die in der Tabelle enthaltenen Einträge neben ’blinkt’ stehen für die Frequenz, in der die Lampe
bei einem bestimmten Ereignis blinkt. Dabei bedeutet beispielsweise der Eintrag (1, 5) folgendes:
– die erste Zahl im Klammerausdruck gibt die Zeitspanne in 100 msec-Schritten an, in der die
Störlampe eingeschaltet ist - im oben genannten Beispiel also 1 x 100 msec.
– die zweite Zahl im Klammerausdruck gibt die Zeitspanne in 100 msec-Schritten an, in der die
Störlampe ausgeschaltet ist - im oben genannten Beispiel also 5 x 100 msec.
5
L1 (weiß)
(rechte Lampe)
L2 (grün) L3 (weiß)
(linke Lampe)
Bedeutung
Zustandsanzeige
blinkt (1,10) blinkt (7,7) blinkt (1,10) Referenzlauf
unverändert blinkt (1,5) unverändert Warten bis Achsen in Position
unverändert blinkt (7,7) unverändert Warten auf Rüstungsdaten
unverändert blinkt (7,7) unverändert Warten auf Nutzendaten
unverändert blinkt (7,7) unverändert Tischsoftware laden
unverändert blinkt (7,7) unverändert Lageerkennung
unverändert blinkt (1,10) unverändert Inkpunkterkennung
unverändert blinkt (7,7) unverändert Pipettenkonfigurationstest
unverändert blinkt (7,7) unverändert Zuführmodul-Lageerkennung
unverändert blinkt (7,7) unverändert eine Spur ist leer
unverändert blinkt (7,7) unverändert keine weitere Spur vorhanden
unverändert blinkt (7,7) unverändert Nachfüllposition anfahren
unverändert blinkt (7,7) unverändert Transport initialisieren
