6.1.1 Sicherheitshinweise für die Verarbeitung von Kondensatoren auf
Metallpulver-Basis
Die Verarbeitung von Kondensatoren auf Metallpulver-Basis (z.B. Tantal) birgt bei deren Verarbei-
tung Risiken. Das Risiko besteht darin, dass
– bei einer Zerstörung dieser Bauelemente plötzlich eine exotherme Reaktion, d.h. Hitzeent-
wicklung, stattfindet. Diese Hitzeentwicklung kann, abhängig von den Kapazitätswerten und
unter ungünstigsten Bedingungen in der Umgebung, Schaden verursachen.
– dieser Effekt grundsätzlich beim Zerschneiden solcher Bauelemente auftreten kann.
Zur Klärung, inwieweit die von Ihnen verarbeiteten Bauelemente davon betroffen sind, wenden
Sie sich bitte an Ihre Lieferanten.
Das vorgenannte Risiko kann in extrem seltenen Fällen auch im Schneidgerät der SIPLACE-Ma-
schinen auftreten und im Extremfall zu einem Schwelbrand im Gurtabfall führen.
Ungünstige Bedingungen sind unter anderem:
(1) Verbleiben der Bauelemente im Gurt bei der Überprüfung des eingestellten Taktes (bei dieser
Überprüfung kann das Zuführmodul ohne Entnahme der Bauteile durch den Operator weiter-
getaktet werden).
(2) Verbleiben der Bauelemente im Gurt, z.B. bei Deckfolienriss
(3) Verbleiben der Bauelemente im Gurt, wenn Bauelemente beziehungsweise Gurte nicht der
Spezifikation entsprechen und dadurch eine hohe Abholfehlerrate verursachen.
Bitte beachten Sie die folgenden Hinweise, um das Risiko bei der Bestückung von Kondensatoren
auf Metallpulver-Basis zu minimieren.
(1) Bei manuellem Weitertakten des Gurtes sind die in der Gurttasche verbleibenden Bauteile
durch den Operator zu entfernen.
(2) Bei Deckfolienrissen sind beispielsweise die im Gurt verbleibenden Bauelemente durch den
Bediener zu entfernen.
(3) Regelmäßiges Entleeren des Gurtabfallbehälters (Empfehlung: stündlich)
6
WARNUNG
Zur Vermeidung des bestehenden Risikos ist es zwingend
erforderlich, für die Bestückung solcher Bauelemente die
dafür freigegebenen Zuführmodule zu verwenden. Diese
sind:
für die Bauform C/D Art.-Nr.: 00141118-01
für die Bauform E Art.-Nr.: 00141117-01 6
6
Die Zuführmodule sind mit folgen-
dem Aufkleber gekennzeichnet:
6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.2 Technische Daten der S-Zuführmodule
249
6.2 Technische Daten der S-Zuführmodule
Die folgenden Seiten enthalten Abbildungen aller S-Zuführmodule, die technischen Daten und die
Stellmöglichkeiten der Zuführmodule am Automaten.
6.2.1 Gurtzuführmodul 8 mm S II
6
Abb. 6.2 - 1 Gurtzuführmodul 8 mm S II
Artikelnummer 00141096-xx 6
Breite 30,6 mm 6
Spuren pro Zuführmodul 2 6
Belegte Zuführmodul-Stellplätze 1 6
Maximale Anzahl der Zuführmodule 4 x 15 6
Bauelementevorrat bei 7"-Spulen ca. 4.000 Stück 6
Transportschrittweite 2mm / 4mm 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
250
6.2.2 Gurtzuführmodul 3 x 8 mm S

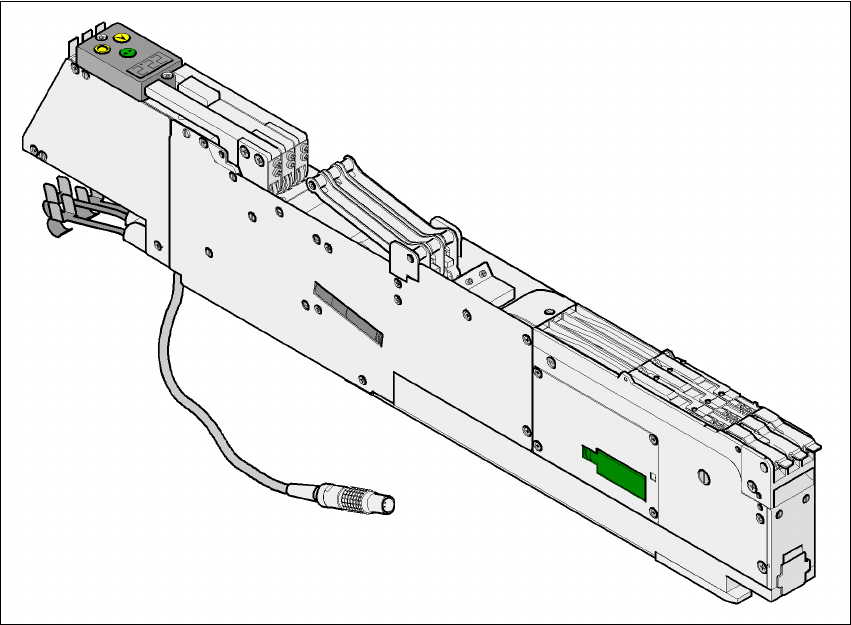

Abb. 6.2 - 2 Gurtzuführmodul 3 x 8 mm S
Artikelnummer 00141098-xx 6
Breite 30,6 mm 6
Spuren pro Zuführmodul 3 6
Belegte Zuführmodul-Stellplätze 1 6
Maximale Anzahl der Zuführmodule 4 x 15 6
Bauelementevorrat bei 7"-Spulen ca. 4.000 - 10.000 Stück 6
Transportschrittweite 2mm / 4mm 6
