00193921-03 - 第257页
Betriebsanleitung SIPLACE HF-Serie 6 BE-Han dling Softwareversion SR.50x. xx Ausgabe 01/2006 DE 6.2 T echnische Daten der S-Z uführmodule 257 6.2.9 Gurtzuführmodul 44 mm S Abb. 6.2 - 9 Gurtzuführmodul 44 mm S Artike lnum…
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
256
6.2.8 Gurtzuführmodul 24/32 mm S DP für tiefe Taschen

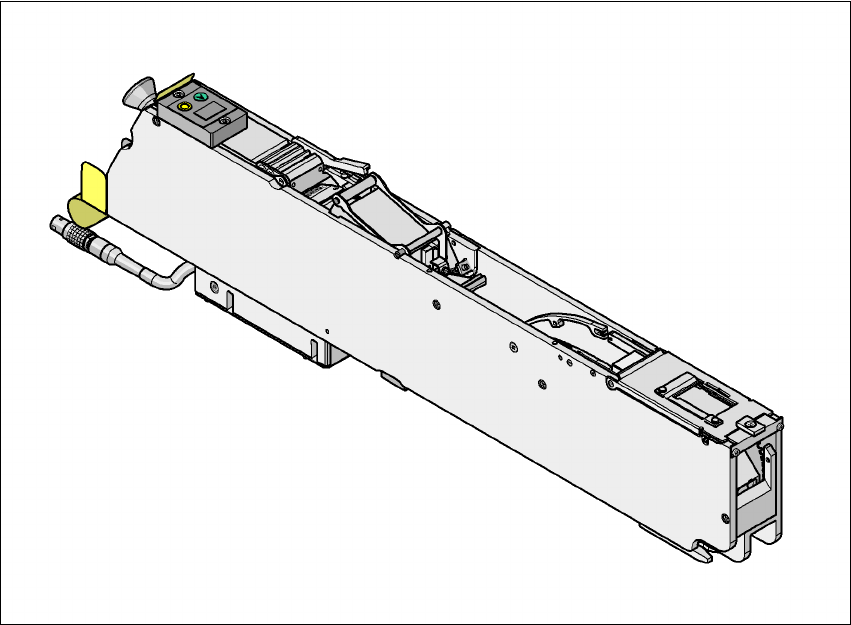

Abb. 6.2 - 8 Gurtzuführmodul 24/32 mm S DP für tiefe Taschen
Artikelnummer 00141193-xx 6
Breite 42,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 1,5 6
Maximale Anzahl der Zuführmodule 4 x 10 6
Gurthöhe bis zu 25 mm 6
Transportschrittweite von 4 bis 40 mm in 4 mm - Schritten 6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.2 Technische Daten der S-Zuführmodule
257
6.2.9 Gurtzuführmodul 44 mm S

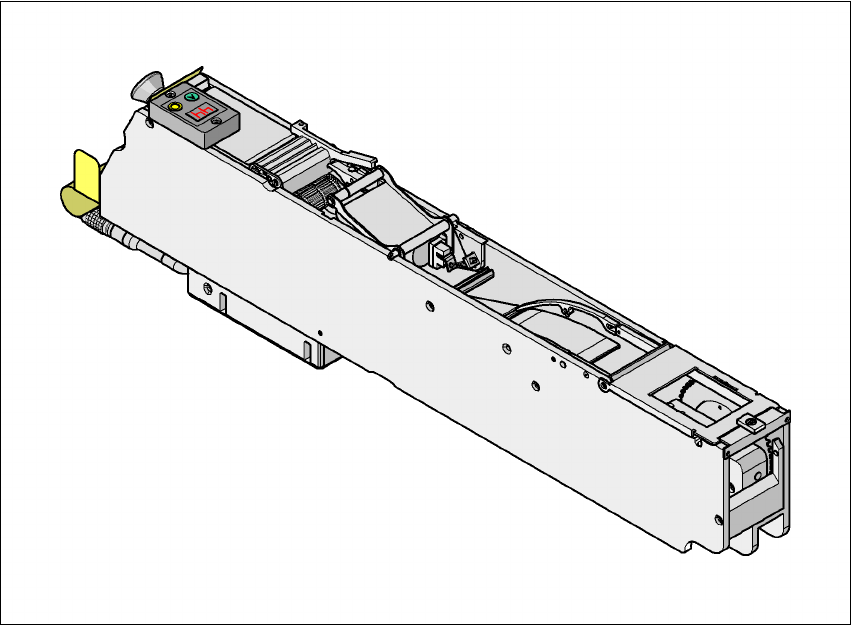

Abb. 6.2 - 9 Gurtzuführmodul 44 mm S
Artikelnummer 00141094-xx 6
Breite 54,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 2 6
Maximale Anzahl der Zuführmodule 4 x 7 6
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 6
Transportschrittweite von 4 bis 52 mm in 4 mm - Schritten 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
258
6.2.10 Gurtzuführmodul 44 mm S DP für tiefe Taschen
Abb. 6.2 - 10 Gurtzuführmodul 44 mm S DP für tiefe Taschen
Artikelnummer 00141194-xx 6
Breite 54,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 2 6
Maximale Anzahl der Zuführmodule 4 x 7 6
Gurthöhe bis zu 25 mm 6
Transportschrittweite von 4 bis 52 mm in 4 mm-Schritten 6
6
