6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
260
6.2.12 Gurtzuführmodul 56 mm S DP für tiefe Taschen

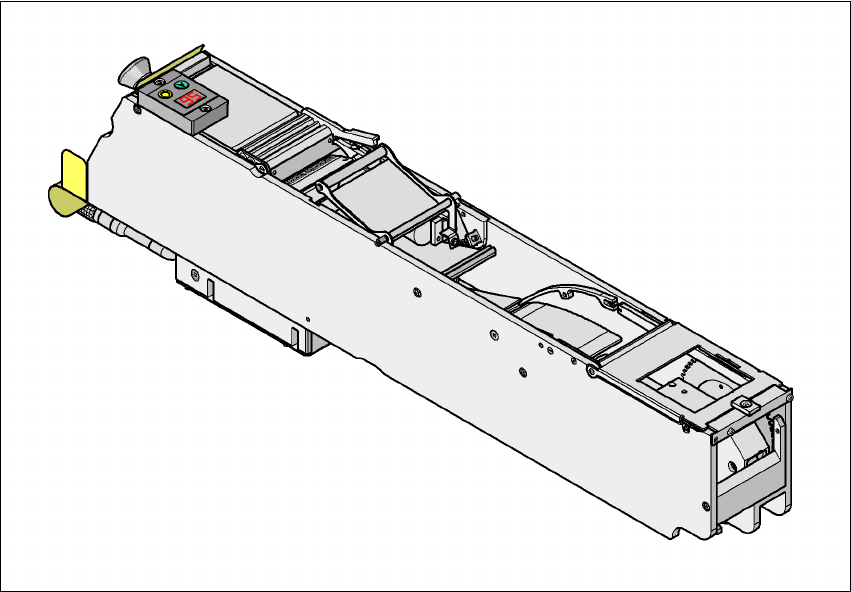

Abb. 6.2 - 12 Gurtzuführmodul 56 mm S DP für tiefe Taschen
Artikelnummer 00141195-xx 6
Breite 66,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 2,5 6
Maximale Anzahl der Zuführmodule 4 x 6 6
Gurthöhe bis zu 25 mm 6
Transportschrittweite von 4 bis 68 mm in 4mm-Schritten 6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.2 Technische Daten der S-Zuführmodule
261
6.2.13 Gurtzuführmodul 72mm S

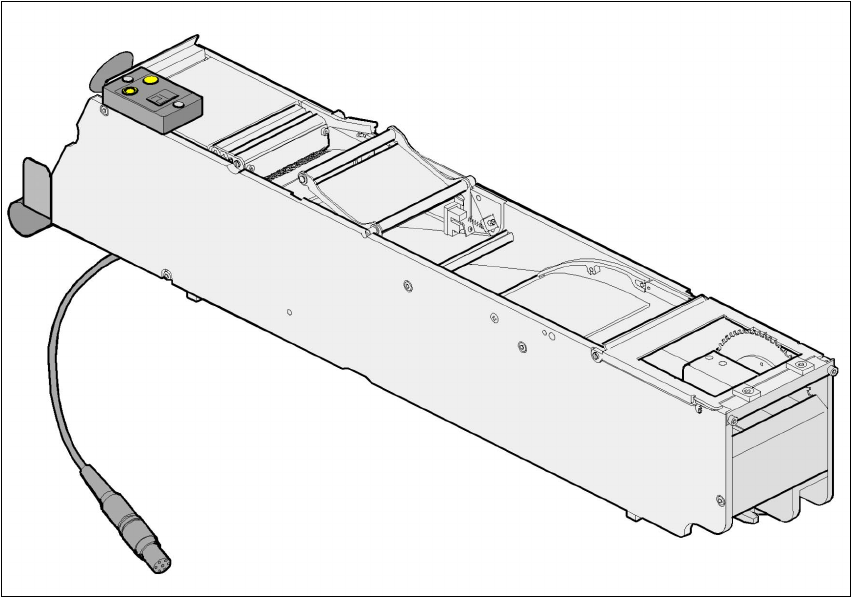

Abb. 6.2 - 13 Gurtzuführmodul 72 mm S
Artikelnummer 00141097-xx 6
Breite 82,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 3 6
Maximale Anzahl der Zuführmodule 4 x 5 6
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 6
Transportschrittweite von 4 bis 80 mm in 4mm-Schritten 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
262
6.2.14 Gurtzuführmodul 88mm S
Abb. 6.2 - 14 Gurtzuführmodul 88 mm S
Artikelnummer 00141070-xx 6
Breite 98,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 3,5 6
Maximale Anzahl der Zuführmodule 4 x 4 6
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 6
Transportschrittweite von 4 bis 96 mm in 4 mm-Schritten 6
