00193921-03 - 第264页
6 BE-Handling Betriebsanleitung SIPLAC E HF-Serie 6.2 Technische D aten der S-Zuführmodule S oftwareversion SR.50x.xx Ausgabe 01/2006 D E 264 6.2.16 Bulkcase-Zuführmodul 6 Abb. 6.2 - 16 Bulkcase-Zuführmodul Artikel numme…
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.2 Technische Daten der S-Zuführmodule
263
6.2.15 Vibrationslängsförderer, Typ 3

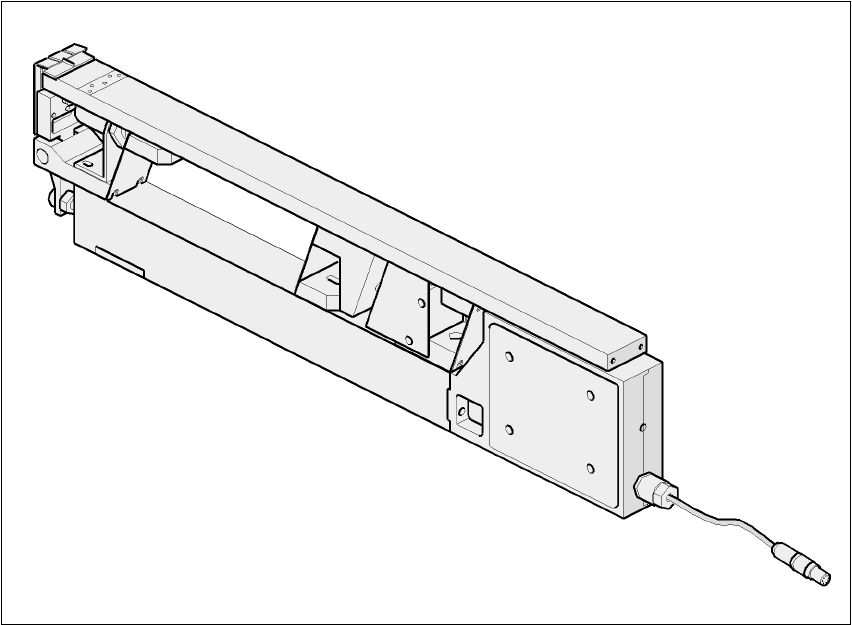

Abb. 6.2 - 15 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 6
Breite 28 mm 6
Spuren pro Förderer 1, 2, 3 oder 6 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 4 x 15 6
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 6
je nach Bauelementelänge 6
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 6
15 mm Breite / 2 Stück 6
> 15 mm Breite / 1 Stück 6
30 mm Breite / 1 Stück 6
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
264
6.2.16 Bulkcase-Zuführmodul
6

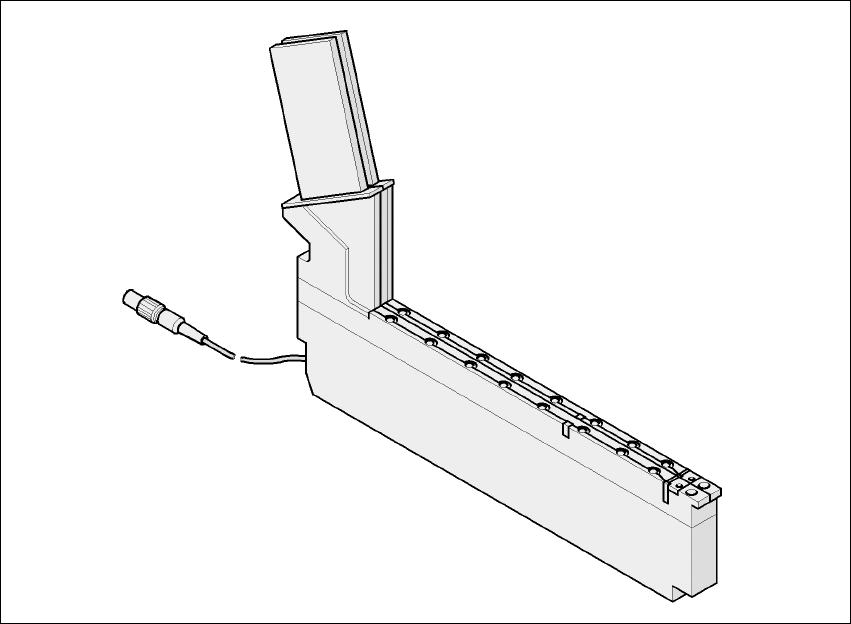

Abb. 6.2 - 16 Bulkcase-Zuführmodul
Artikelnummer 00142318-xx 6
Breite 29 mm 6
Spuren pro Zuführmodul 2 6
Belegte Zuführmodul-Stellplätze 1 6
Maximale Anzahl der Zuführmodule 4 x 15 6
Bauelementevorrat bis zu 50.000 Stück 6
Zuführschienen 0402 / 0,35 mm Höhe Art.-Nr. 00142319-xx 6
0402 / 0,5 mm Höhe Art.-Nr. 00142320-xx 6
0603 / 0,45 mm Höhe Art.-Nr. 00142321-xx 6
0603 / 0,80 mm Höhe Art.-Nr. 00142322-xx 6
0805 / 0,45 mm Höhe Art.-Nr. 00142323-xx 6
0805 / 0,60 mm Höhe Art.-Nr. 00142324-xx 6
0805 / 0,85 mm Höhe Art.-Nr. 00142325-xx 6
0805 / 1,25 mm Höhe Art.-Nr. 00142326-xx 6
Micro-Melf / 1,05 ± 0,05 mm Art.-Nr. 00142327-xx 6
Mini-Melf / 1,40 ± 0,1 mm Art.-Nr. 00142328-xx 6
Taktzeit < 60 ms 6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.2 Technische Daten der S-Zuführmodule
265
6.2.17 Surftape- Zuführmodul
6.2.17.1 Übersicht
Für die Bestückung von Bare Die benötigen Sie für die BE-Bereitstellung das Surftape-Zuführmo-
dul. Diese Zuführmodule gibt es in Ausführungen für 8-, 12- bzw. 16 mm Gurte.
6

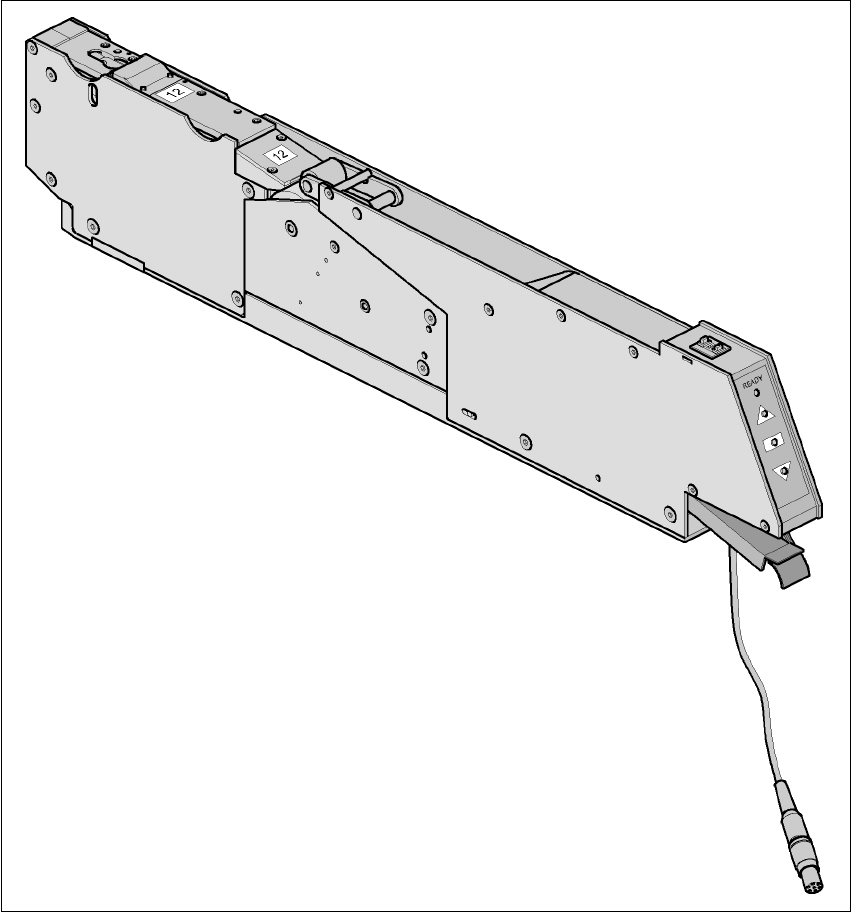

Abb. 6.2 - 17 Surftape-Zuführmodul
Das Surftape-Zuführmodul kann von der Firma Hover-Davis bezogen werden
(www.hoverdavis.com). Die Handhabung des Zuführmoduls ist in der Betriebsanleitung für Zu-
führmodule beschrieben.
