6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
266
6.2.17.2 Technische Daten
6
6
6
6.2.17.3 Parameter für Surftape-Zuführmodule
Die Parameter für die Surftape-Zuführmodule lassen sich am SIPLACE Pro-Rechner modifizie-
ren.
Gurtbreiten 8/12/16 mm
Empfohlene Gurt- und Bauelemente-
größen
8 mm: BE 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: BE 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: BE 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Gurtungsgenauigkeit der Bare Die auf
dem Surftape
Bare Die-Größe bis 2,3 x 2,3 mm²: +/- 100 µm, 6 σ
Bare Die-Größe über 2,3 x 2,3 mm²: +/- 200 µm, 6 σ
(bezogen auf den Taschenmittelpunkt)
Erforderlicher Abstand der Bare Die-
Kanten zur Gurttasche min. 0,4 mm
Ausstoßernadel Einfach- oder Dreifachnadel, je nach Die-Größe
Gurtmaterial Metrisch
Gurtnorm IEC 286-3, DIN-IEC-286, EIA 481 und JIS C 0806
Gurtrollendurchmesser 7" bis 15"
Stellfläche des Zuführmoduls 1 Stellplatz auf dem Bauelementetisch
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.2 Technische Daten der S-Zuführmodule
267
6.2.18 Halterung für Flächenmagazine
Mit der Halterung für Flächenmagazine können von einzelnen Flächenmagazinen Bauelemente
abgeholt werden. Die Flächenmagazine werden von Hand gewechselt.
6

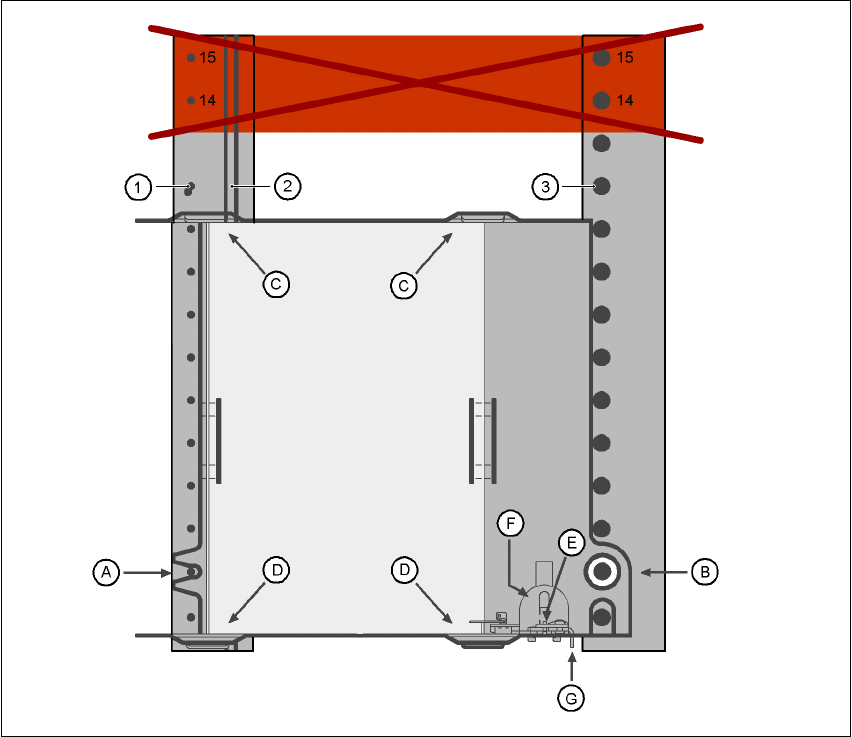

Abb. 6.2 - 18 Ein/Ausbau
(1) Zentrierstifte
(2) Magnetleiste
(3) Kalotte
(14), (15) Diese Position darf nicht belegt werden.
Die Halterung für Flächenmagazine wird wie ein Zuführmodul auf den BE-Tisch gestellt. Es gibt
zwei verschiedene Ausführungen von Halterungen, die sich in der Breite unterscheiden.
Halterung für großes Flächenmagazin (260 x360mm², belegt 9 Stellplätze)
Artikel-Nr. 00116430-01 und 6
Halterung für kleines Flächenmagazin (136 x360mm², belegt 5 Stellplätze)
Artikel-Nr. 00116432-01 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.50x.xx Ausgabe 01/2006 DE
268
HINWEIS
– Die Halterung für Flächenmagazine kann an folgenden Stellplätzen gerüstet werden:
HF-Automat: Stellplätze 2 und 4
HF/3-Automat: Stellplatz 2
Die Zuführmodulpositionen 14 und 15 auf dem Bauelementetisch dürfen
nicht
belegt werden.
– Auf Stellplatz 4 können die Halterung und der Pipettenwechsler nicht gleichzeitig verwendet
werden.
– Der BE-Wagen lässt sich bei gerüsteter Halterung nicht an- oder abdocken.
6.2.18.1 Montage
Æ Setzen Sie die Vorderseite der "Halterung für Flächenmagazine" in den zugehörigen Zentrier-
stift ein (A in Abb. 6.2 - 18
).
Æ Setzen Sie danach die Bohrung an der Rückseite der "Halterung für Flächenmagazine" auf
die Kalotte am Bauelementetisch (B in Abb. 6.2 - 18
).
Æ Kontrollieren Sie, ob die "Halterung für Flächenmagazine" plan auf dem Bauelementetisch
aufliegt.
Æ Setzen Sie eine Seite des Flächenmagazinträgers in die Halterung (C in Abb. 6.2 - 18) ein.
Drücken Sie jetzt die andere Seite in die Halterung (D in Abb. 6.2 - 18
).
Æ Schieben Sie das Flächenmagazin gegen den Anschlag (E in Abb. 6.2 - 18).
Æ Fixieren Sie den Flächenmagazinträger in dem Sie das Druckstück (F in Abb. 6.2 - 18) nach
unten drücken.
Æ Zum Entfernen des Flächenmagazinträgers drücken Sie das Druckstück erneut.
HINWEIS
Bei der "Halterung für kleines Flächenmagazin" (136mm) kann ein Flächenmagazin (JEDEC-/
CENELEC-Flächenmagazin) direkt auf die Halterung, also ohne Flächenmagazinträger montiert
werden. Wechseln Sie dazu den Niederhalter.
WARNUNG
Als Voraussetzung für die Betriebssicherheit müssen alle Stellplätze mit Zuführmodulen gerüstet
sein.
Sollten nicht genügend Zuführmodule zur Verfügung stehen, sind nicht belegte Stellplätze mit
einem Eingreifschutz (Dummy-Feeder) zu versehen. Auch bei Rüstung einer Halterung für Flä-
chenmagazine sind die freibleibenden Stellplätze mit einem Eingreifschutz zu sichern.
