Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.3 BE-Wagen
271
6.3 BE-Wagen
An den Automaten der SIPLACE HF-Serie können bis zu vier BE-Wagen angedockt werden. Die
Stellplatznummerierung finden Sie in der nachfolgenden Abbildung.
6

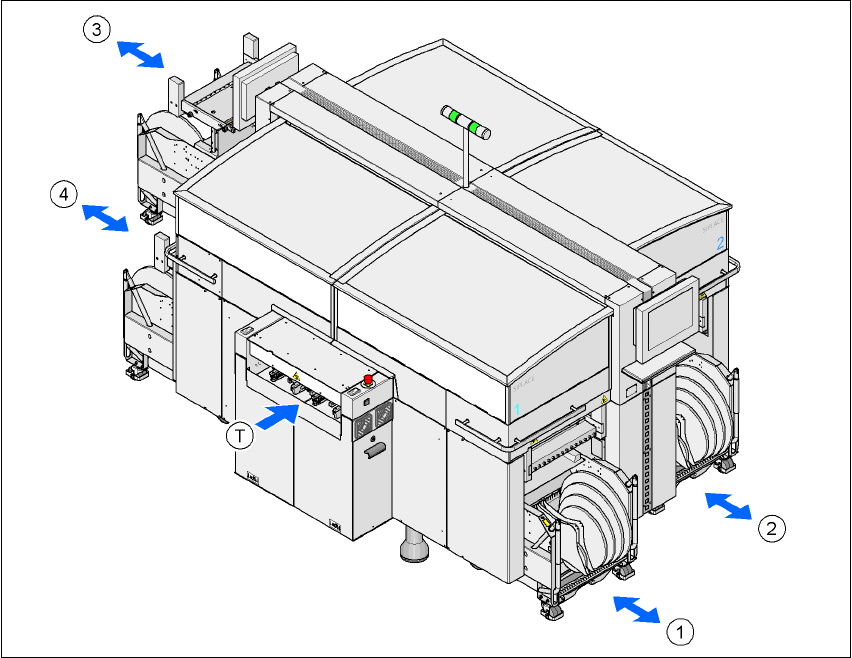

Abb. 6.3 - 1 Stellplätze der BE-Wagen
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) LP-Transportrichtung
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.3 BE-Wagen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
272
HINWEIS:
An externen Rüstplätzen benötigen Sie für den BE-Wagen eine externe Spannungsversorgung
(siehe Abschnitt 6.3.5, Seite 278).

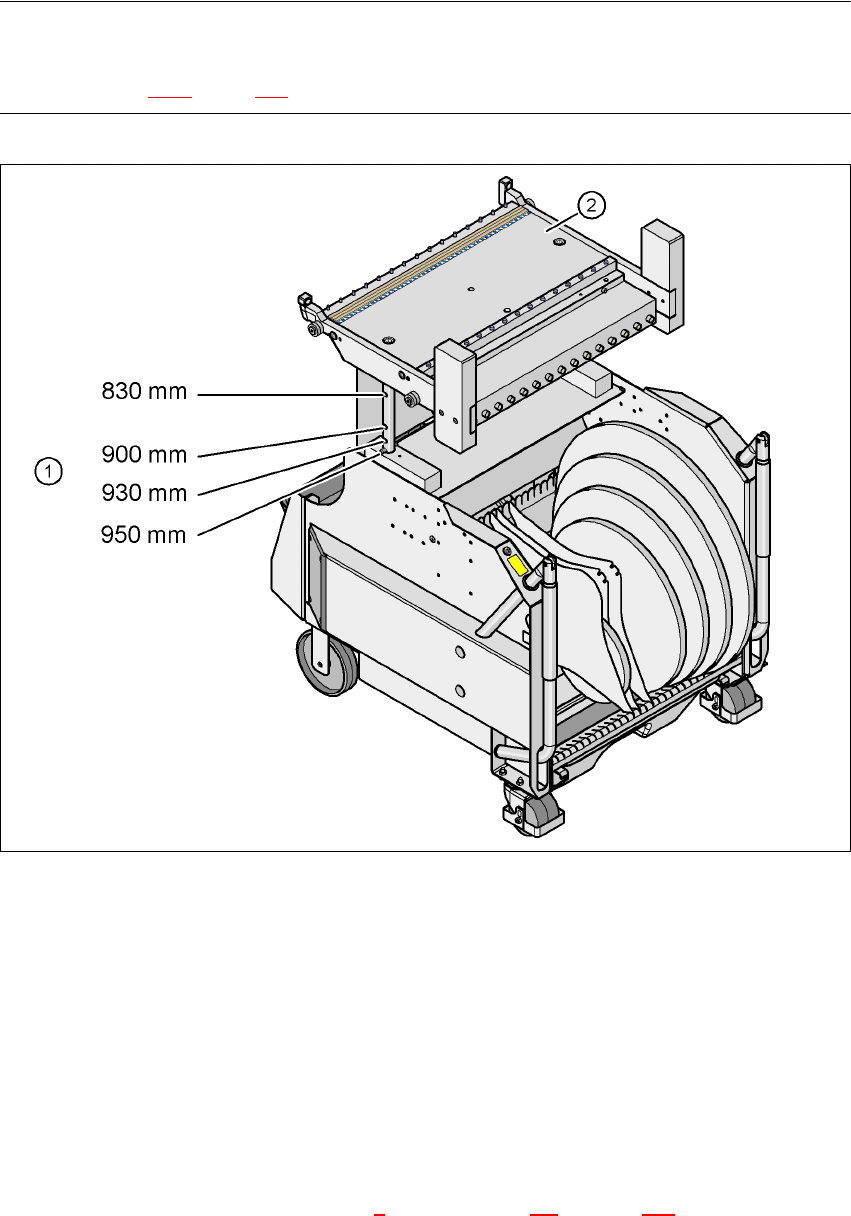

Abb. 6.3 - 2 BE-Wagen mit einer LP-Transporthöhe von 950 mm
6
(1) Bohrungen für die LP-Transporthöhen 830 - 950 mm in den Führungssäulen
(2) BE-Wagen-Tisch
Beim Design wurde großer Wert auf Ergonomie und sichere Bedienung gelegt:
– Die Wagen sind leichtgängig.
– Es müssen keine Kabel mehr gesteckt werden, die den BE-Wagen mit elektrischer Energie
und Druckluft versorgen. Das gilt auch für die Kommunikationsschnittstelle.
– Der BE-Wagen wird mit einer Einzugsvorrichtung am Automaten an- bzw. abgedockt. Die Be-
schreibung dazu finden Sie in Kapitel 5
unter Abschnitt 5.8 ab Seite 240. Er wird in den Si-
cherheits-, Versorgungs- und Kommunikationskreis eingeschleift bzw. von diesem getrennt.
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.3 BE-Wagen
273
Elektronische Näherungsschalter signalisieren, ob der BE-Wagen korrekt angedockt wurde.
– Die Fixierung des BE-Wagen am Automaten ist so präzise, dass sie auch für die Bestückpro-
zesse von 0201-Bauelementen geeignet sind.
– Die BE-Wagen lassen sich mit wenigen Handgriffen auf die LP-Transporthöhen von 830 mm,
900 mm, 930 mm und 950 mm anpassen.
– Der Gurtcontainer kann Gurtrollen bis zu einem Durchmesser von 15", optional bis zu 19" auf-
nehmen.
– Jeder BE-Wagen hat eine eindeutige Identifikationsnummer.
