6.3.4.1 Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
6
6.3.5 Externe Spannungsversorgung für den BE-Wagen
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-Wa-
gen an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf den Betriebseinsatz können
dort die Zuführmodulfunktionen und -Einstellungen überprüft werden. Dazu bieten wir eine ex-
terne Stromversorgung an. Über ein Versorgungskabel wird der BE-Wagen mit der erforderlichen
Betriebsspannung und mit Druckluft versorgt.
Technische Daten
Zum Lieferumfang gehören ein Netzkabel nach europäischer Norm, ein Netzkabel nach US-Norm
und ein Verbindungskabel zwischen Spannungsversorgung und BE-Wagen.
6.3.6 Druckluftversorgung für Bulkcase-Zuführmodule
Bulkcase-Zuführmodule benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druck-
luftversorgung für Bulkcase-Zuführmodule angeboten.
Die Montage ist einfach. Zunächst wird der Verschlussstopfen (Pos. 1) am Druckluftanschluss auf
dem BE-Tisch (Pos. 2) entfernt. Danach wird Druckluftversorgung (Pos. 3) mit zwei Schrauben
DIN 912, M8x20 (Pos. 4) am BE-Tisch (Pos. 2) befestigt. An der Rückseite der Druckluftversor-
gung sind Halteklammern (Pos. 5). Sie fixieren die Bulkcase-Zuführmodule auf dem BE-Tisch und
sorgen so für eine einwandfreie Druckluftversorgung.
Option – Mit Halterung für 3. Gurtrolle
LP-Transporthöhe des
BE-Wagens
Gurtrollendurchmesser Gurtrollendurchmesser
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Netzspannung 230 V~ ± 5 %
120 V~ ± 5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Ventil regelbar
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.3 BE-Wagen
279
6

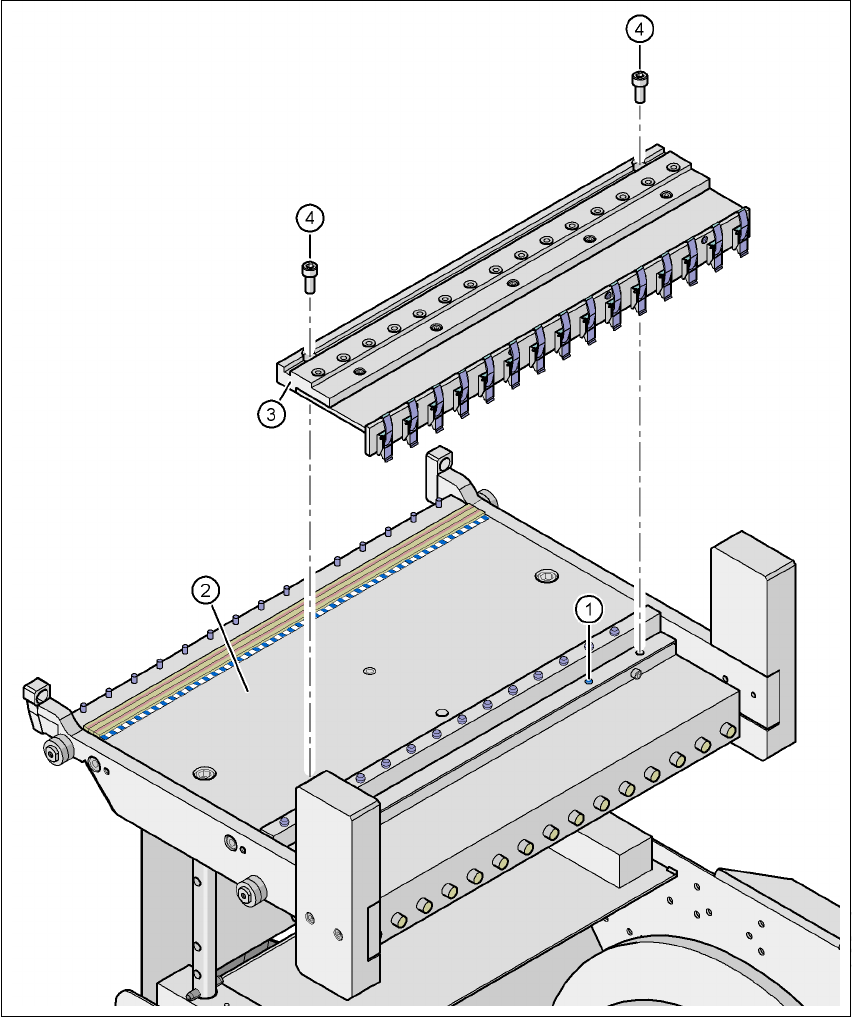

Abb. 6.3 - 6 Druckluftversorgung für Bulkcase-Zuführmodule
6
(1) Verschlussstopfen am BE-Tisch
(2) BE-Tisch
(3) Druckluftversorgung für Bulkcase-Zuführmodule
(4) Schraube DIN 912, M8x20
(5) Halteklammer
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.3 BE-Wagen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
280
6.3.7 Halterung für die mittlere Gurtrolle bei 3x8 mm S-Zuführmodulen
Zuführmodule vom Typ 3x8 mm S transportieren Bauelemente in drei Zuführspuren an die Abhol-
position. Die Gurtrollen der beiden äußeren Spuren befinden sich zwischen den Trennblechen im
Gurtcontainer. Die mittlere Gurtrolle ist über den beiden Gurtrollen für die äußeren Spuren ange-
ordnet.
Für die mittleren Gurtrollen benötigen Sie deshalb zusätzlich:
– 1 Adapterplatte zur Aufnahme der Gurtrollenhalter (Pos. 1),
– für je zwei Zuführmodule 1 Gurtrollenhalter (Pos. 2) und
– 1 gekürzte Umlenkrolle (Pos. 3) für den Gurtrollenhalter an Stellplatz 1 des BE-Tisches.
Die Adapterplatte ist mit vier Zylinderschrauben im BE-Wagen befestigt, die Gurtrollenhalter wer-
den in die quadratischen Öffnungen der Adapterplatte gesteckt.
6
Abb. 6.3 - 7 Halterung für die mittlere Gurtrolle bei 3x8 mm-Zuführmodulen
(1) Adapterplatte
(2) Gurtrollenhalter
(3) Umlenkrolle, gekürzt
