6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.3 BE-Wagen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
280
6.3.7 Halterung für die mittlere Gurtrolle bei 3x8 mm S-Zuführmodulen
Zuführmodule vom Typ 3x8 mm S transportieren Bauelemente in drei Zuführspuren an die Abhol-
position. Die Gurtrollen der beiden äußeren Spuren befinden sich zwischen den Trennblechen im
Gurtcontainer. Die mittlere Gurtrolle ist über den beiden Gurtrollen für die äußeren Spuren ange-
ordnet.
Für die mittleren Gurtrollen benötigen Sie deshalb zusätzlich:
– 1 Adapterplatte zur Aufnahme der Gurtrollenhalter (Pos. 1),
– für je zwei Zuführmodule 1 Gurtrollenhalter (Pos. 2) und
– 1 gekürzte Umlenkrolle (Pos. 3) für den Gurtrollenhalter an Stellplatz 1 des BE-Tisches.
Die Adapterplatte ist mit vier Zylinderschrauben im BE-Wagen befestigt, die Gurtrollenhalter wer-
den in die quadratischen Öffnungen der Adapterplatte gesteckt.
6

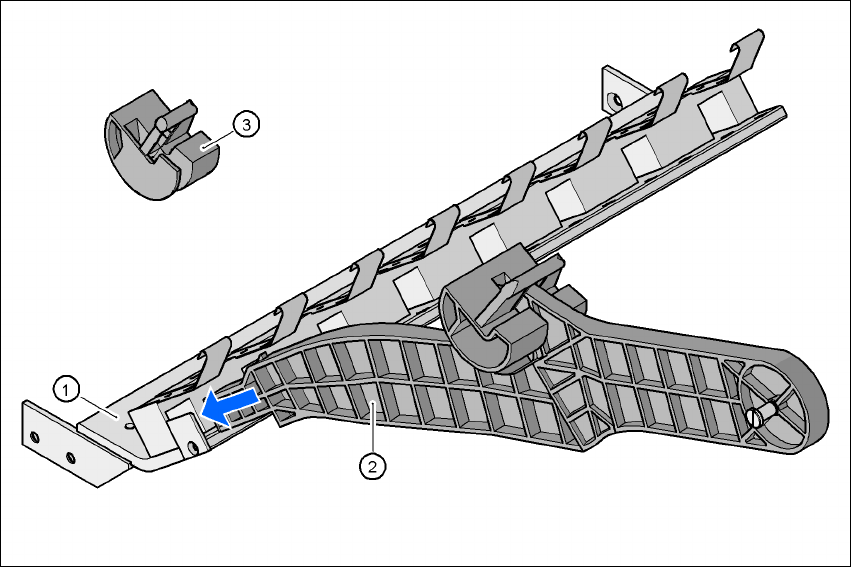

Abb. 6.3 - 7 Halterung für die mittlere Gurtrolle bei 3x8 mm-Zuführmodulen
(1) Adapterplatte
(2) Gurtrollenhalter
(3) Umlenkrolle, gekürzt
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.3 BE-Wagen
281
6.3.8 Zuführmodul-Fixierung
Die Zuführmodul-Fixierung ist eine zusätzliche mechanische Sicherung. Sie verhindert ein verse-
hentliches Verrücken der Zuführmodule auf dem BE-Tisch und schließt ein Kollisionsrisiko mit
dem Bestückkopf aus.
Die Zuführmodul-Fixierung ist an der Frontseite des BE-Tisches mit Schrauben befestigt. Die
Krallen fixieren die Zuführmodul-Füße. Für jeden BE-Wagen wird eine Zuführmodul-Fixierung be-
nötigt.
6

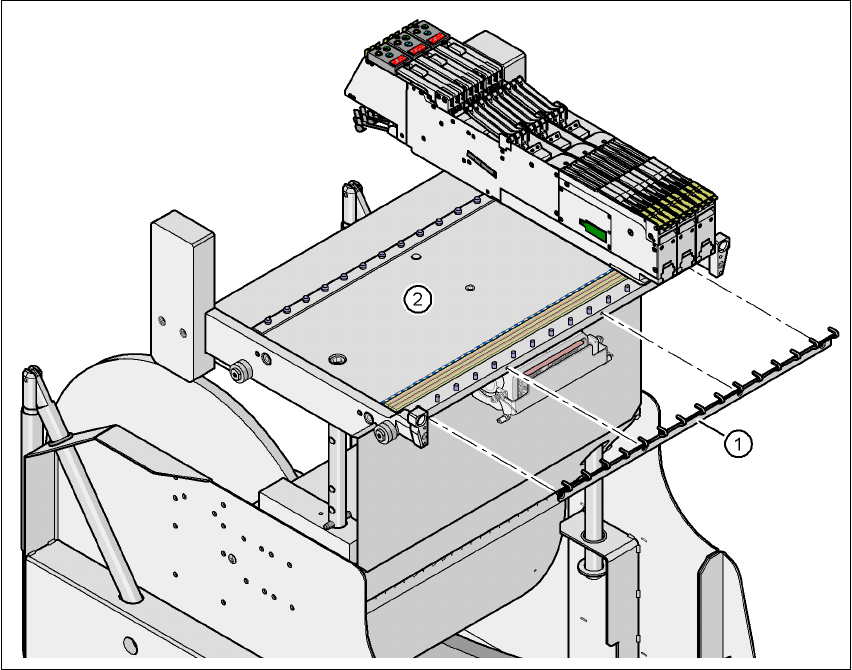

Abb. 6.3 - 8 Zuführmodul-Fixierung
6
(1) Zuführmodul-Fixierung
(2) BE-Tisch
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.4 Gurtabfallrutsche SIPLACE HF Softwareversion SR.50x.xx Ausgabe 01/2006 DE
282
6.4 Gurtabfallrutsche SIPLACE HF
6

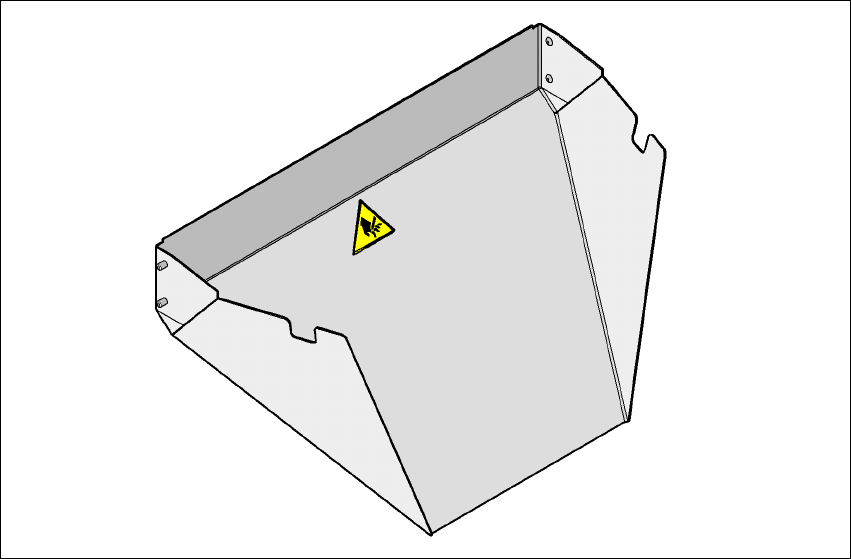

Abb. 6.4 - 1 Gurtabfallrutsche SIPLACE HF
Die Gurtabfallrutsche SIPLACE HF wird an der BE-Wageneinzugsvorrichtung eingehängt. Der
vom Gurtschneidgerät zerkleinerte Gurtabfall gleitet auf der Gurtabfallrutsche in den Abfallbehäl-
ter des BE-Wagens.
