Betriebsanleitung SIPLACE HF-Serie 6 BE-Han dling Softwareversion SR.50x. xx Ausgabe 01/2006 DE 6.6 Matrix-Tray-Changer 289 6.6.2 T echnische Daten 6.6.2.1 Abmessungen, Gewicht, sonstige Daten 6 *) Fläch enmagaz inträger…
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.6 Matrix-Tray-Changer Softwareversion SR.50x.xx Ausgabe 01/2006 DE
288
6

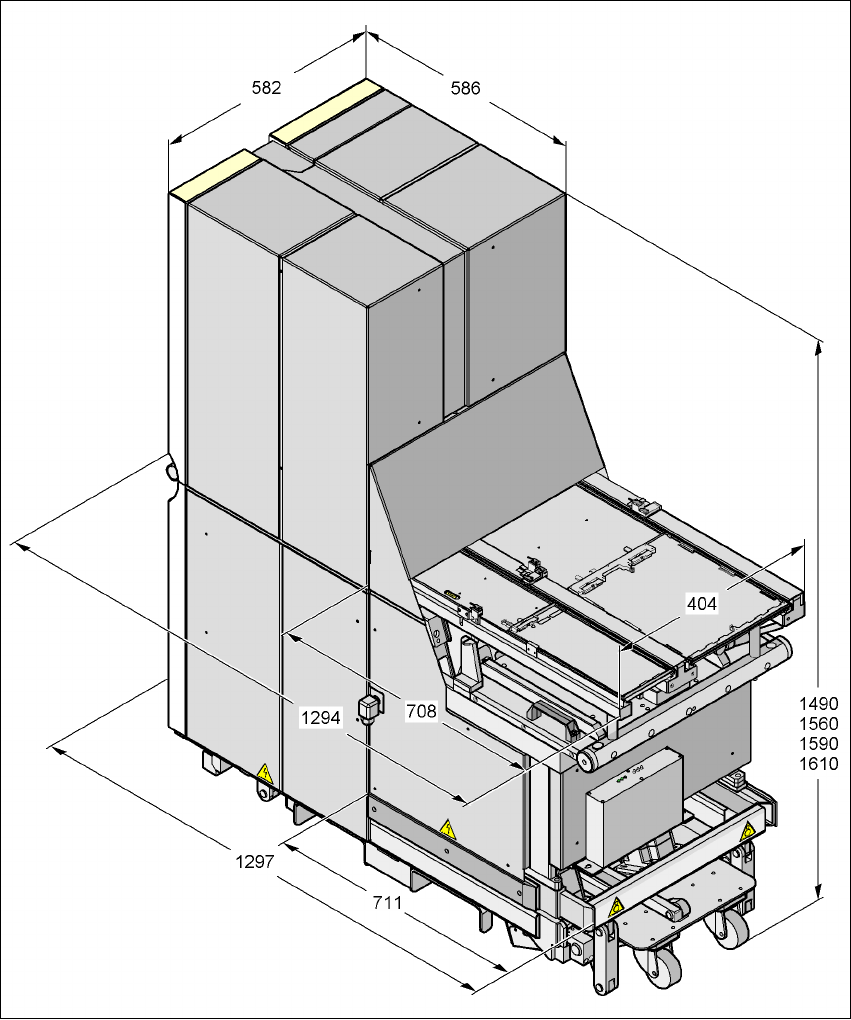

Abb. 6.6 - 3 Matrix-Tray-Changer 2, Abmessungen, alle Angaben in Millimeter
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.6 Matrix-Tray-Changer
289
6.6.2 Technische Daten
6.6.2.1 Abmessungen, Gewicht, sonstige Daten
6
*) Flächenmagazinträger 6
6
Turm 1 (XL) Turm 2
Abmessungen
Länge x Breite
Höhe
1305 x 600 mm²
1490 mm bei 830 mm LP-Transporthöhe
1560 mm bei 900 mm LP-Transporthöhe
1590 mm bei 930 mm LP-Transporthöhe
1640 mm bei 950 mm LP-Transporthöhe
Gewicht (Grundausstattung) ca 500 kg (mit Kassetten und Flächenmagazinträgern)
Gewicht (vollständig gerüstet) ca. 534 kg (mit Bauelementen)
Gewicht (bewegte Massen) ca. 80 kg ca. 43,5 kg
Kassetten-Größe (L x B x H) 391,2 x 305,6 x 93,3 mm³ 352,7 x 154,8 x 133,8 mm³
Kassetten-Gewicht
(vollständig gerüstet)
(ohne Flächenmagazinträger)
ca. 11 kg
ca. 1,7 kg
ca. 7,5 kg
ca, 1,35 kg
Gewicht des
Flächenmagazinträgers
850 g 150 g
Abmessungen des
Flächenmagazinträgers (L x B x H) 386,5 x 295,8 x 11,1 mm³ 371 x 146 x 10,1 mm³
Teilung Kassette zu Kassette 96 mm 135 mm
Teilung Ebene zu Ebene 12 mm 11,8 mm
Hub vertikal 444 mm (1. bis 30. FMT
*
) 511,2 mm (1. bis 40 FMT
*
)
Hub horizontal zwischen Übergabe-
und Abholposition ca. 647 mm ca. 638 mm
Speicherkapazität 30 Flächenmagazinträger
XL mit 60 JEDEC oder 30
Sondermagazinen maxima-
ler Größe
40 Flächenmagazinträger
mit 40 Jedec- Flächenmaga-
zinen
Wechselzeit (über 5 Ebenen) ca. 2 sec ca. 1,5 sec
Max. Höhe von BE und Flächenma-
gazin inkl. Toleranzen
alle Ebenen belegt
eine Ebene frei
zwei Ebenen frei
8,5 mm
19,5 mm
31,5 mm
8,5 mm
19,5 mm
-
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.6 Matrix-Tray-Changer Softwareversion SR.50x.xx Ausgabe 01/2006 DE
290
6.6.2.2 Elektrische Anschlusswerte
6
6.6.2.3 Geräuschemissionsangabe
6
6.6.2.4 Zulässige Umwelteinflüsse
6
Anschlussspannung
3 x 400 V~, 50 Hz (Europa)
3 x 208 V~, 60 Hz (USA)
Gesamtleistung 1,5 kW
Nennstrom
2,7 A bei 3 x 400 V~
4,2 A bei 3 x 208 V~
Absicherung 3 x 16 A
Nennstromaufnahme des größten
Verbrauchers
2 A
Maximale Geräuschentwicklung 74 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit
30 - 75 %
(Im Mittel nicht höher als 45%, so dass Kondensation
an der Maschine auf jeden Fall ausgeschlossen ist.)
