Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 6.6 Matrix-Tray-Changer
289
6.6.2 Technische Daten
6.6.2.1 Abmessungen, Gewicht, sonstige Daten
6
*) Flächenmagazinträger 6
6
Turm 1 (XL) Turm 2
Abmessungen
Länge x Breite
Höhe
1305 x 600 mm²
1490 mm bei 830 mm LP-Transporthöhe
1560 mm bei 900 mm LP-Transporthöhe
1590 mm bei 930 mm LP-Transporthöhe
1640 mm bei 950 mm LP-Transporthöhe
Gewicht (Grundausstattung) ca 500 kg (mit Kassetten und Flächenmagazinträgern)
Gewicht (vollständig gerüstet) ca. 534 kg (mit Bauelementen)
Gewicht (bewegte Massen) ca. 80 kg ca. 43,5 kg
Kassetten-Größe (L x B x H) 391,2 x 305,6 x 93,3 mm³ 352,7 x 154,8 x 133,8 mm³
Kassetten-Gewicht
(vollständig gerüstet)
(ohne Flächenmagazinträger)
ca. 11 kg
ca. 1,7 kg
ca. 7,5 kg
ca, 1,35 kg
Gewicht des
Flächenmagazinträgers
850 g 150 g
Abmessungen des
Flächenmagazinträgers (L x B x H) 386,5 x 295,8 x 11,1 mm³ 371 x 146 x 10,1 mm³
Teilung Kassette zu Kassette 96 mm 135 mm
Teilung Ebene zu Ebene 12 mm 11,8 mm
Hub vertikal 444 mm (1. bis 30. FMT
*
) 511,2 mm (1. bis 40 FMT
*
)
Hub horizontal zwischen Übergabe-
und Abholposition ca. 647 mm ca. 638 mm
Speicherkapazität 30 Flächenmagazinträger
XL mit 60 JEDEC oder 30
Sondermagazinen maxima-
ler Größe
40 Flächenmagazinträger
mit 40 Jedec- Flächenmaga-
zinen
Wechselzeit (über 5 Ebenen) ca. 2 sec ca. 1,5 sec
Max. Höhe von BE und Flächenma-
gazin inkl. Toleranzen
alle Ebenen belegt
eine Ebene frei
zwei Ebenen frei
8,5 mm
19,5 mm
31,5 mm
8,5 mm
19,5 mm
-
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.6 Matrix-Tray-Changer Softwareversion SR.50x.xx Ausgabe 01/2006 DE
290
6.6.2.2 Elektrische Anschlusswerte
6
6.6.2.3 Geräuschemissionsangabe
6
6.6.2.4 Zulässige Umwelteinflüsse
6
Anschlussspannung
3 x 400 V~, 50 Hz (Europa)
3 x 208 V~, 60 Hz (USA)
Gesamtleistung 1,5 kW
Nennstrom
2,7 A bei 3 x 400 V~
4,2 A bei 3 x 208 V~
Absicherung 3 x 16 A
Nennstromaufnahme des größten
Verbrauchers
2 A
Maximale Geräuschentwicklung 74 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit
30 - 75 %
(Im Mittel nicht höher als 45%, so dass Kondensation
an der Maschine auf jeden Fall ausgeschlossen ist.)
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.1 Pipettenwechsler
291
7 Stationserweiterungen
7.1 Pipettenwechsler
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unterschied-
licher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms ein Pi-
pettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettengarage
zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pipetten
rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
7.1.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
Artikel-Nr. 00119661-xx
7

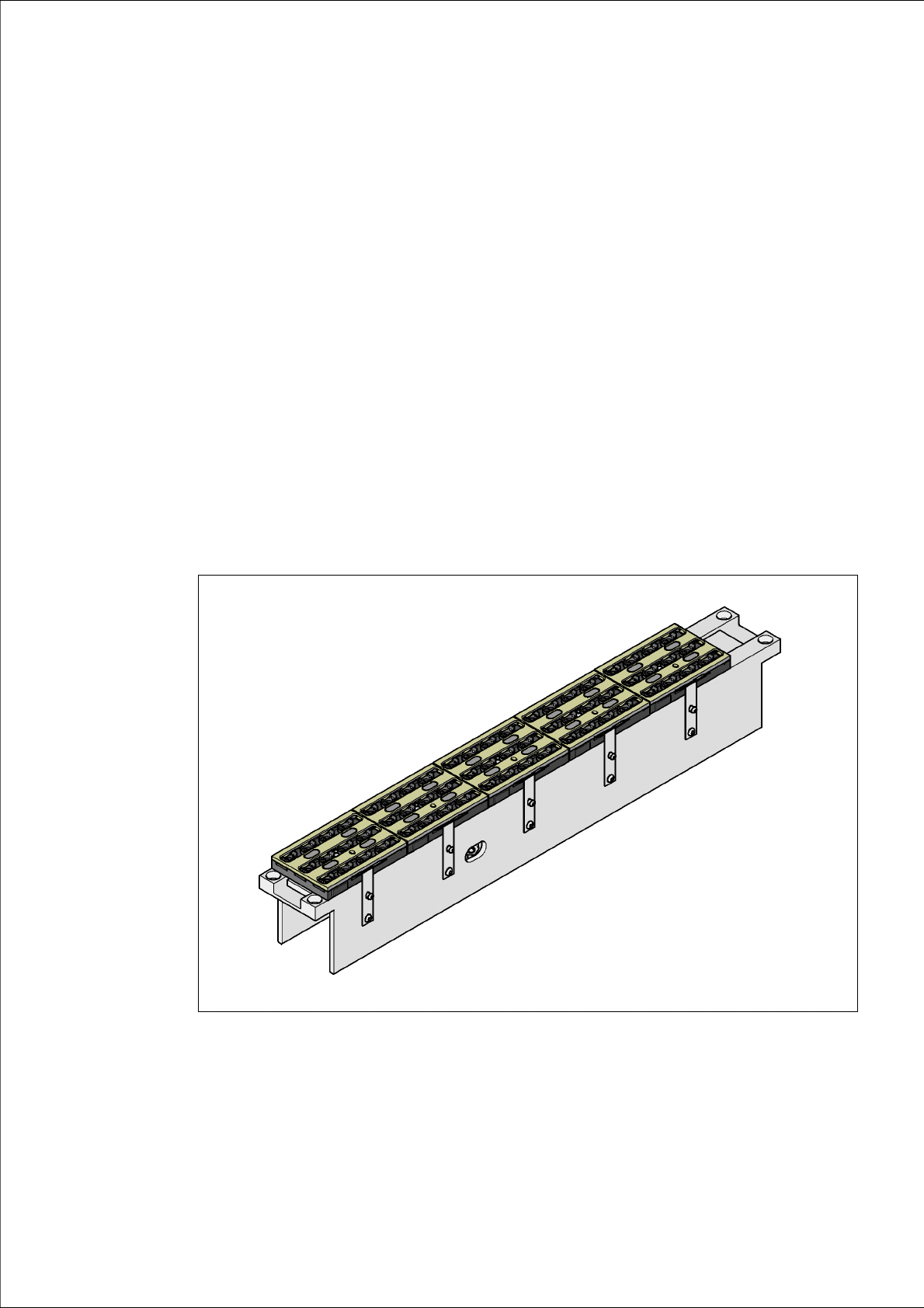

Abb. 7.1 - 1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
Dieser Pipettenwechsler kann bis zu 5 Magazine mit jeweils 12 Pipettengaragen aufnehmen. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert und
mit Klammern fixiert.
