WARNUNG 7
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkonfigu-
rationen besteht Kopfcrashgefahr!
7.1.1.1 Lage der Pipettenwechsler für den C&P12-Kopf am HF-Automaten
An den Stellplätzen 1 und 3 können bis zu 2 Pipettenwechsler für den 12-Segment-Collect&Place-
Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 2
). An den Stellplätzen 2 und 4 kann je ein Pi-
pettenwechsler installiert werden. Dies ergibt eine Gesamtkapazität von 6 Pipettenwechslern mit
30 Magazinen und insgesamt 360 Pipettengaragen.
7

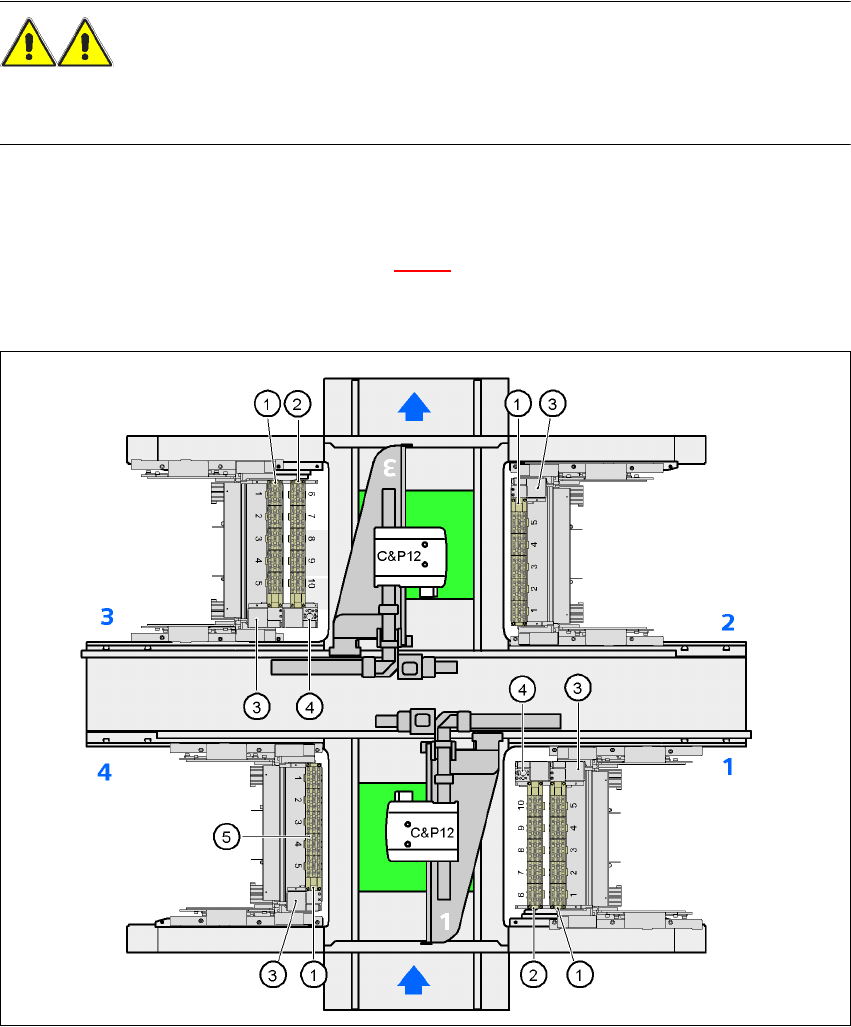

Abb. 7.1 - 2 Lage der Pipettenwechsler für den 12-Segm.-Collect&Place-Kopf am HF-Automaten
7
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.1 Pipettenwechsler
293
7.1.1.2 Lage der Pipettenwechsler für den C&P12-Kopf am HF/3-Automaten
An den Stellplätzen 1, 3 und 4 können bis zu 2 Pipettenwechsler für den 12-Segment-Collect&
Place-Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 3
). An Stellplatz 2 kann ein Pipetten-
wechsler installiert werden. Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern mit 35 Ma-
gazinen und insgesamt 420 Pipettengaragen.
7

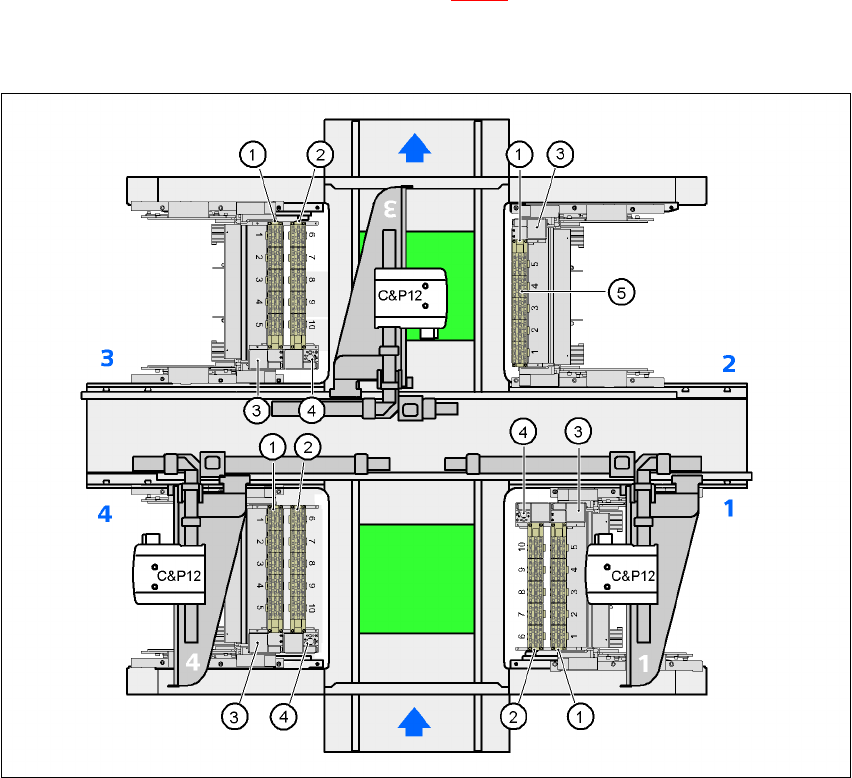

Abb. 7.1 - 3 Lage der Pipettenwechsler für den 12-Segm.-Collect&Place-Kopf am HF/3-Automaten
7
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.1 Pipettenwechsler Softwareversion SR.50x.xx Ausgabe 01/2006 DE
294
7.1.1.3 Technische Daten
7
7.1.1.4 Montage
Die Pipettenwechsler "Reihe 1" (siehe Abb. 7.1 - 2 und 7.1 - 3) sind jeweils an der BE-Wagen-
Einzugsvorrichtung befestigt. Für den Pipettenwechsler "Reihe 2" gibt es einen zusätzlichen Mon-
tagesatz. Er besteht aus der Abzugsvorrichtung und dem Abwurfbehälter für Pipetten (siehe Ab-
schnitt 7.1.1.9
).
7

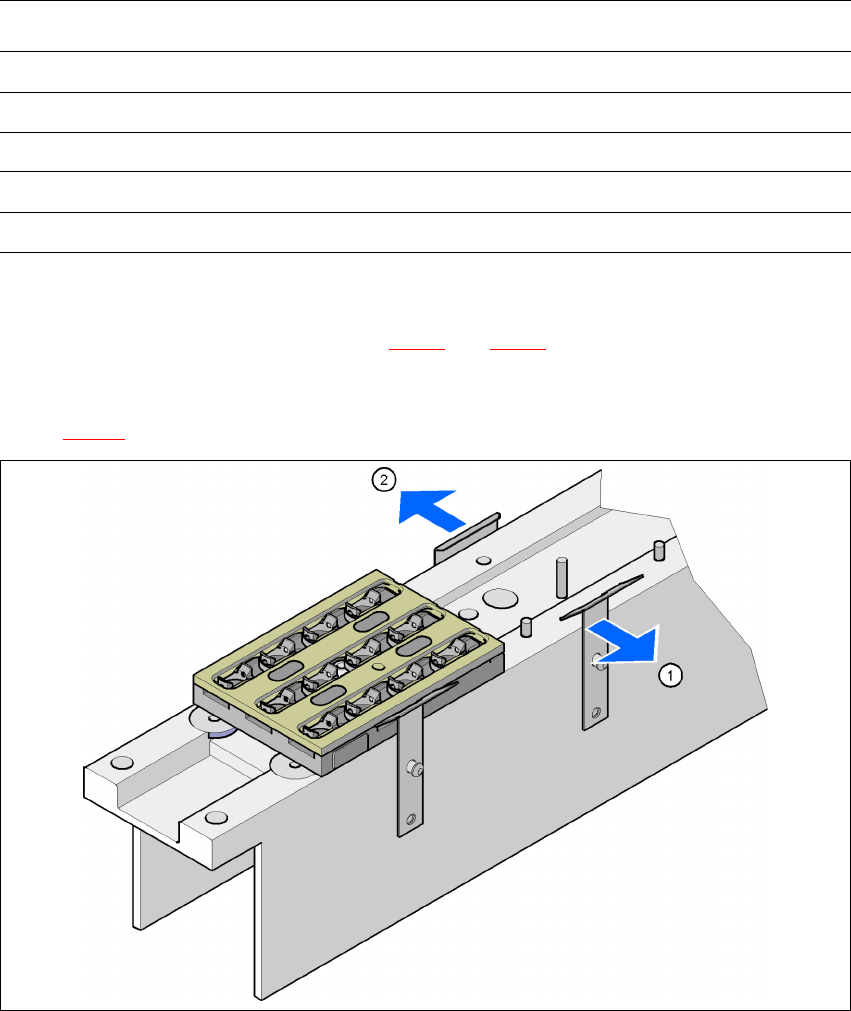

Abb. 7.1 - 4 Montageposition
(1) Federhaken zeigt zum Bediener
(2) Halteklammer zeigt zum LP-Transport
Æ Richten Sie den Pipettenwechsler so aus, dass die beweglichen Federhaken immer zum Be-
diener zeigen, die Halteklammern immer zum LP-Transport.
Pipettenwechsler für den 12-Segment Collect&Place-Kopf
Abmessungen (Länge x Breite x Höhe) 449 x 62,7 x 77,7 mm³
Anzahl der Pipettengaragen 60
Pipettentypen 9xx
Zeit zum Öffnen und Schließen der Verriegelungsplatte < 200 ms
Druckluftanschluss 0,48 MPa (4,8 bar)
