7.1.2.3 Lage der Pipettenwechsler für den C&P6-Kopf am HF/3-Automaten
An den Stellplätzen 1, 3 und 4 können jeweils bis zu 2 Pipettenwechsler für den 6-Segment-
Collect&Place-Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 11
). An Stellplatz 2 lässt sich ein
Pipettenwechsler installieren. Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern mit 42
Magazinen und insgesamt 252 Pipettengaragen.
7

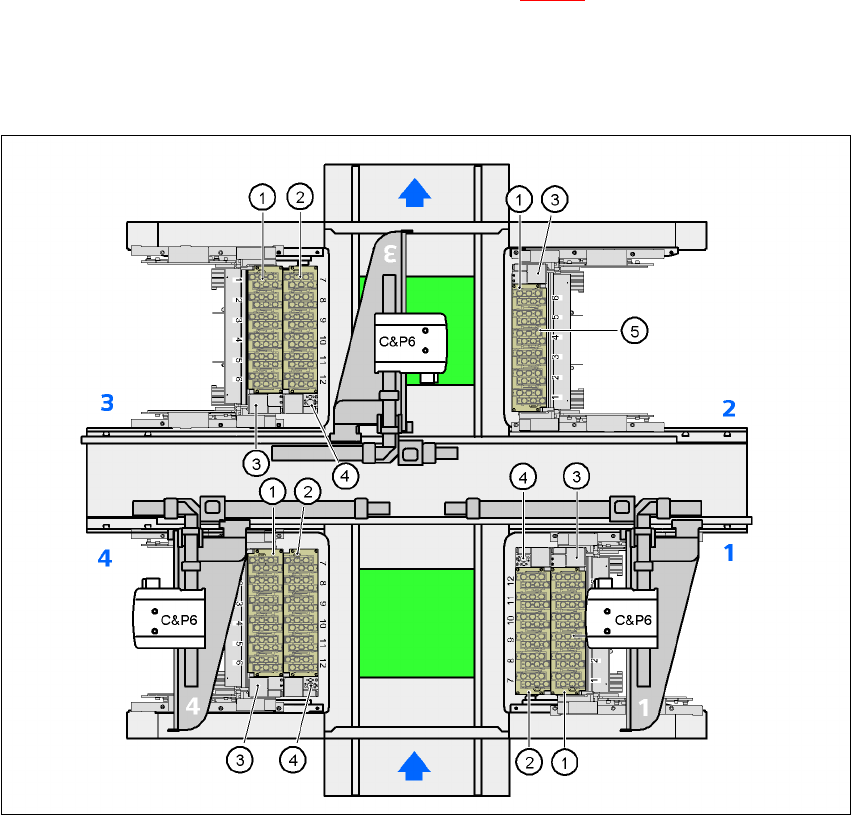

Abb. 7.1 - 11 Lage der Pipettenwechsler für den C&P6-Kopf am HF/3-Automaten
(1) Pipettenwechsler "Reihe 1"
(2) Pipettenwechsler "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.1 Pipettenwechsler Softwareversion SR.50x.xx Ausgabe 01/2006 DE
304
7.1.2.4 Montage
Der Pipettenwechsler "Reihe 1" (siehe Abb. 7.1 - 10 und 7.1 - 11) ist an der BE-Wagen-Einzugs-
vorrichtung befestigt. Für den Pipettenwechsler "Reihe 2" gibt es einen zusätzlichen Montage-
satz. Er besteht aus der Abzugsvorrichtung und dem Abwurfbehälter für Pipetten (siehe Abschnitt
7.1.2.9
).
7

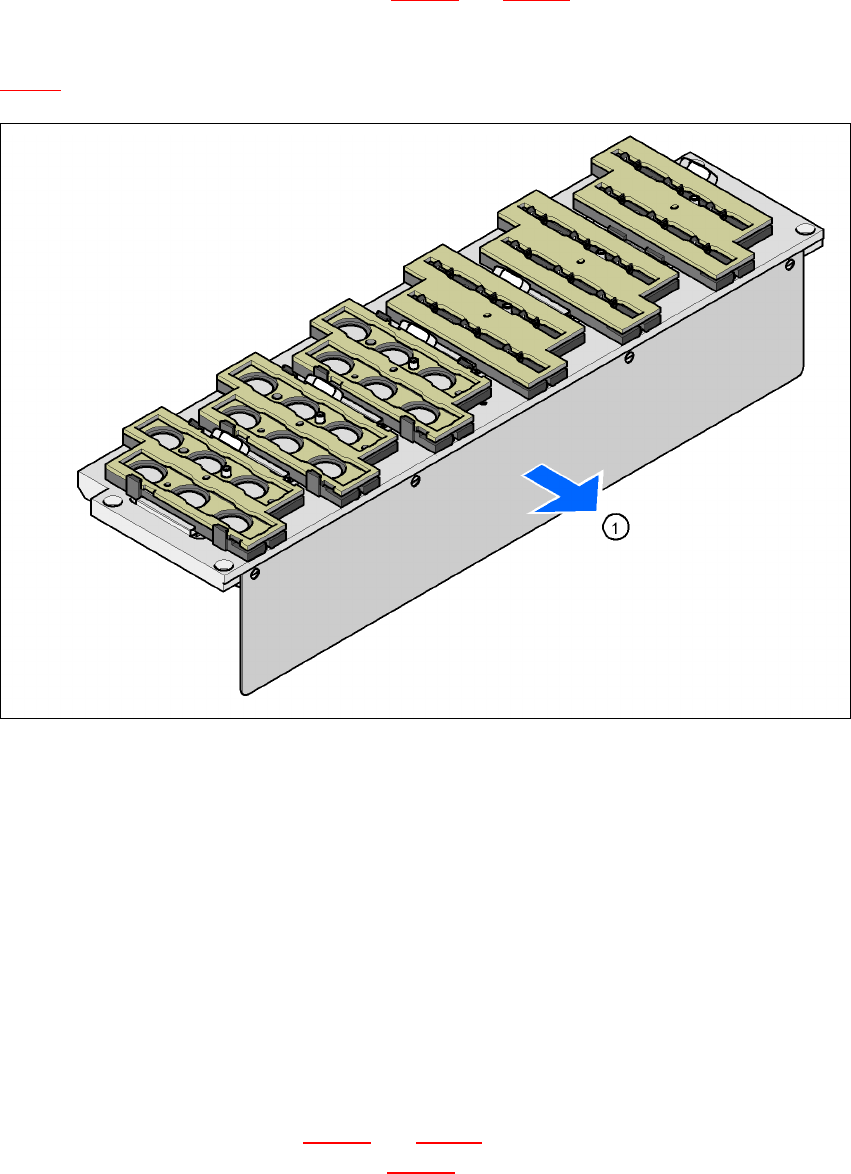

Abb. 7.1 - 12 Montageposition
(1) Abdeckblech zeigt zum LP-Transport
7
Æ Richten Sie den Pipettenwechsler so aus, dass das Abdeckblech zum LP-Transport zeigt.
7.1.2.5 Funktionsbeschreibung
Die Pipetten sitzen in Pipettengaragen und werden von einer beweglichen Verriegelungsplatte fi-
xiert. Ein Pneumatikzylinder verfährt die Verriegelungsplatte um 12 mm. Je nach Stellung der Ver-
riegelungsplatte sind alle Pipetten entweder geklemmt oder freigegeben. Wird kein Pipetten-
wechsel durchgeführt, befindet sich die Verriegelungsplatte immer in Stellung "geschlossen".
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung. Die Stell-
plätze der Magazine sind für die Pipettenwechsler "Reihe 1" von 1 - 6 und für die "Reihe 2" von 7
- 12 durchnummeriert (siehe Abb. 7.1 - 10
und 7.1 - 11). Auch die 6 Pipettengaragen in den Ma-
gazinen sind durchnummeriert. (siehe Abb. 7.1 - 13
).
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.1 Pipettenwechsler
305
HINWEIS 7
Sondermagazine können nach Rücksprache mit SIEMENS A&D angefertigt werden und erhalten
eine gesonderte Kennzeichnung.
Abholen einer Pipette 7
Die Z-Achse des Collect&Place-Kopfes fährt nach unten.
Die Verriegelungsplatte (Pos. 2 in Abb. 7.1 - 13
, Seite 306) öffnet und gibt die Pipetten frei.
Die Pipette wird von der Pinole des Collect&Place-Kopfes aufgenommen.
Die Z-Achse fährt nach oben.
Ablegen einer Pipette 7
Die Verriegelungsplatte (Pos. 2 in Abb. 7.1 - 13, Seite 306) öffnet und gibt die Pipetten frei.
Die Z-Achse des Collect&Place-Kopfes fährt nach unten und legt die Pipette ab.
Die Verriegelungsplatte schließt.
Die Z-Achse des Collect&Place-Kopfes fährt nach oben.
Abwerfen defekter Pipetten 7
An der Abwurfvorrichtung (Pos. 4 in Abb. 7.1 - 10 und 7.1 - 11) fährt die Z-Achse des
Collect&Place-Kopfes 14 mm nach unten und befördert so die defekte Pipette in die Bohrung
der Abwurfvorrichtung.
Die Z-Achse fährt wieder hoch, und die Pipette wird von Federdrähten von der Pinole abge-
zogen.
Die Pipette fällt in den Abwurfbehälter.
