7.3 BE-Kamera für den TwinHead, FC-Kamera
7.3.1 Aufbau der BE-Kamera stationär P&P, Typ 20, 8 x 8 (FC-Kamera)
Artikel-Nr. 00119618-xx
7

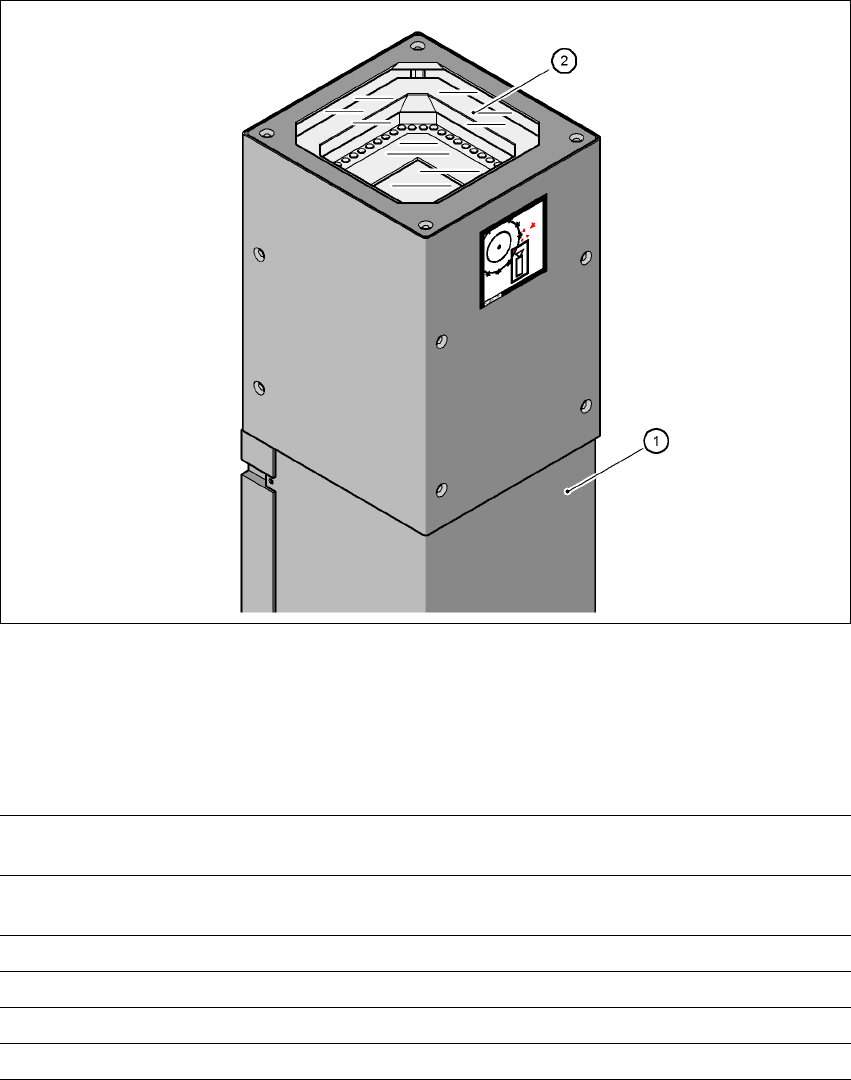

Abb. 7.3 - 1 BE-Kamera stationär P&P, Typ 20, 8 x 8 (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
7.3.1.1 Technische Daten
7
BE-Maße 0,6 x 0,3 mm² bis 8 x 8 mm² bei Einfachmessung des Baue-
lements
BE-Spektrum 0201 bis SO, PLCC, QFP, Sockel, Stecker, BGA, Sonder-BE,
Bare Die, Flip-Chip, Shield
Min. Beinchenabstand 0,25 mm
Min. Ball-/Bumpdurchmesser 0,08 mm
Gesichtsfeld 11 x 11 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.3 BE-Kamera für den TwinHead, FC-Kamera
319
7.3.1.2 Lage der BE-Kameras für den TwinHead am HF-Automaten
7

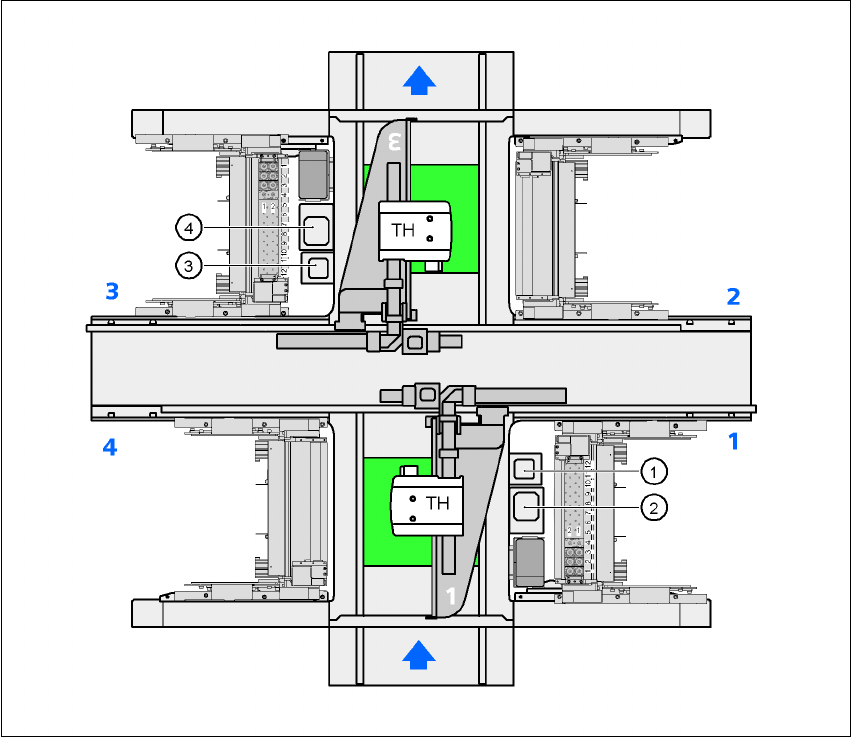

Abb. 7.3 - 2 Lage der BE-Kameras für den TwinHead am HF-Automaten
(1) Montageposition für die BE-Kamera (stationär, P&P (Typ 20) 8 x 8), Stellplatz 1
(2) Montageposition für die BE-Kamera (stationär, P&P (Typ 22) 50 x 40), Stellplatz 1
(3) Montageposition für die BE-Kamera (stationär, P&P (Typ 20) 8 x 8), Stellplatz 3
(4) Montageposition für die BE-Kamera (stationär, P&P (Typ 22) 50 x 40), Stellplatz 3
