7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.3 BE-Kamera für den TwinHead, FC-Kamera Softwareversion SR.50x.xx Ausgabe 01/2006 DE
320
7.3.1.3 Lage der BE-Kameras für den TwinHead am HF/3-Automaten
7

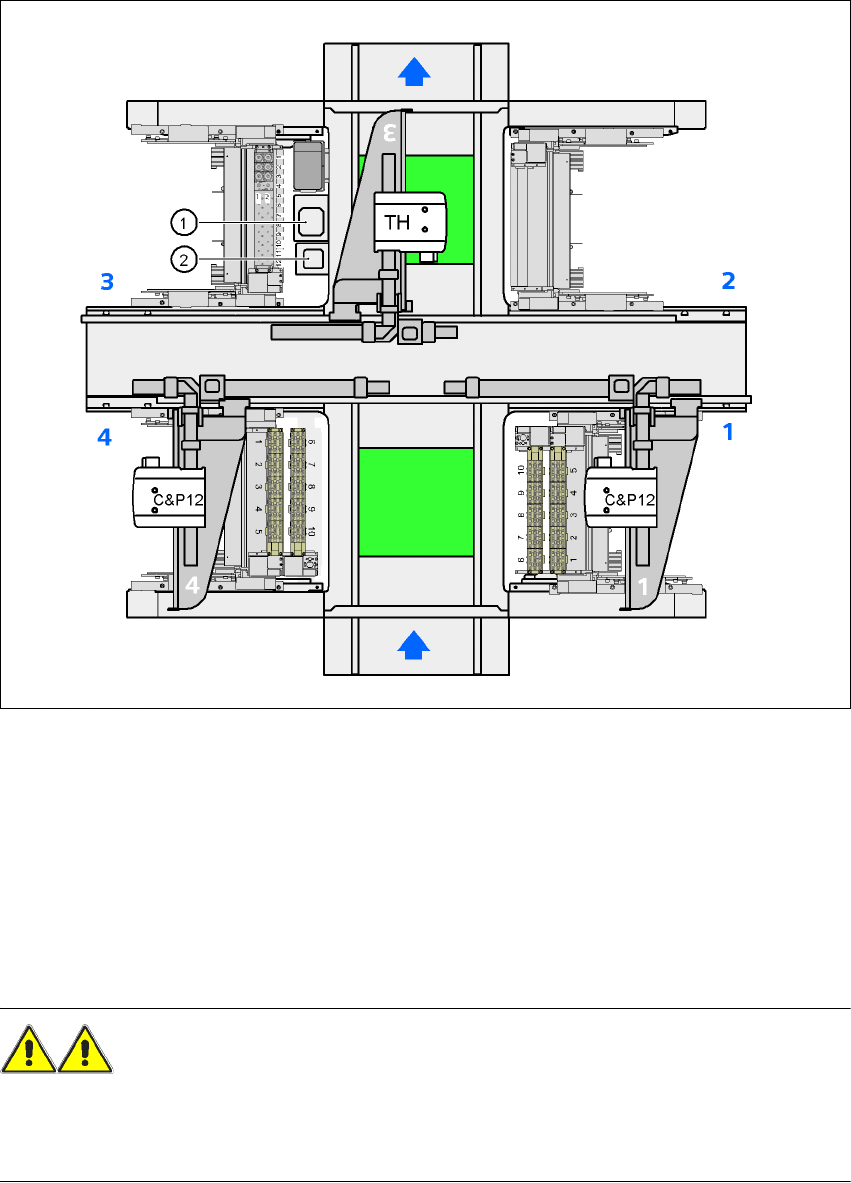

Abb. 7.3 - 3 Lage der BE-Kameras für den TwinHead am HF/3-Automaten
(1) Montageposition für die BE-Kamera (stationär, P&P (Typ 22) 50 x 40), Stellplatz 3
(2) Montageposition für die BE-Kamera (stationär, P&P (Typ 20) 8 x 8), Stellplatz 3
7.3.2 Sicherheitshinweise für die BE-Kameras des TwinHead bei einem
Bestückkopfwechsel
WARNUNG 7
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place-Kopf müssen die BE-Kame-
ras (stationär P&P, Typ 22, 50 x 40, und Typ 20, 8 x 8) des TwinHead demontiert werden, sonst
kollidiert der Collect&Place-Kopf mit den Kameragehäusen.
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.4 Bauelemente-Barcodeleser
321
7.4 Bauelemente-Barcodeleser
7.4.1 Allgemeines
Artikel-Nr. 00119683-xx
Der Bestückautomat bietet die Möglichkeit, die Spurbelegung mit Hilfe eines Barcodelesers auf
Übereinstimmung zu überprüfen und Bauelementedaten von Bauelementespulen zu lesen. An
beiden Bedienfeldern des Bestückautomaten lassen sich Bauelemente-Barcodeleser installieren.
Ein Nachrüstsatz enthält zwei Bauelemente-Barcodeleser.
7

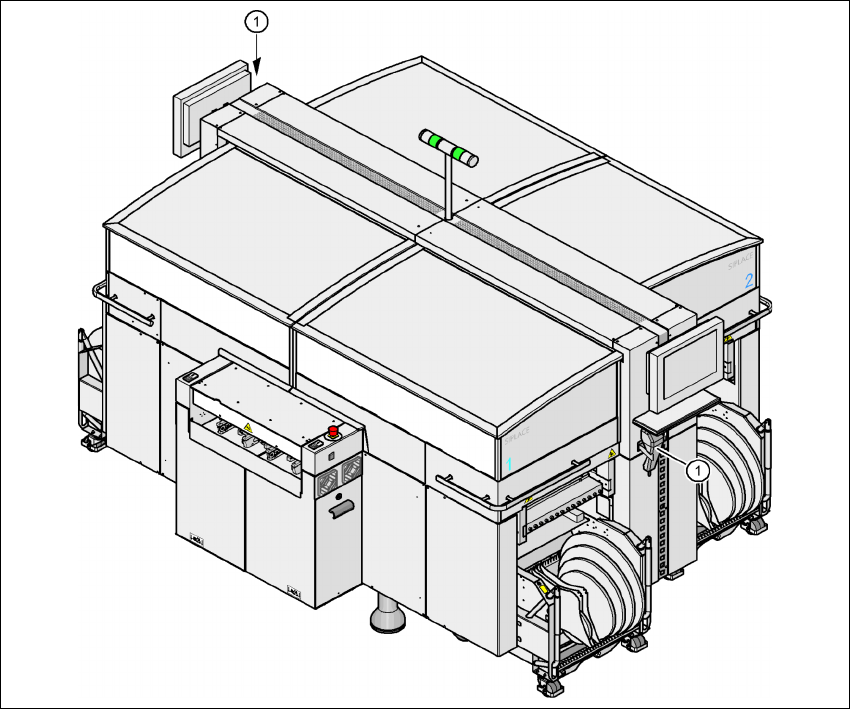

Abb. 7.4 - 1 Bauelemente -Barcodeleser
(1) Barcodeleser
Spurbelegung 7
Für die Spurbelegung sind an den seitlichen Schutzscheiben vierstellige Barcodestreifen ange-
bracht. Die erste Stelle dient zur Identifizierung des BE-Tisches (1, 2, 3 oder 4), die restlichen drei
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.4 Bauelemente-Barcodeleser Softwareversion SR.50x.xx Ausgabe 01/2006 DE
322
Stellen geben die Spurnummer an. An beiden Enden des Barcodestreifens sind Return-Barcodes
angebracht. Diese Barcodestreifen sind fortlaufend in Zweierschritten (1, 3, 5, 7...) nummeriert
und gelten für jeweils 2 Spuren (Barcode 1 = Spur 1 und 2).
Bauelemente 7
Um zum Beispiel den Vorrat an Bauelementen mit den geforderten Mengen aus der Rüstdatei zu
vergleichen (Nachfüllkontrolle), können Daten von den Bauelementspulen gelesen werden.
Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustisches Signal quittiert.
HINWEIS 7
Die Option BE-Barcodeleser muss am SIPLACE Pro-Rechner konfiguriert sein.
Barcodes, die mit der Ziffer 1, 2, 3 oder 4 beginnen und 4 Zeichen lang sind, werden als Spurbar-
codes interpretiert. Alle anderen Barcodes, die nicht mit der Ziffer 1, 2, 3 oder 4 beginnen, wer-
den als BE-Barcodes ausgewertet.
7.4.2 Technische Daten
7
Bauelemente-Barcodeleser
Max. Auflösung 0,13 mm
Lesegeschwindigkeit 36 scans/sec.
Laserklasse Laserklasse 1
Schutzart IP 64
Abmessungen 225 x 69 x 67 mm³
Gewicht 380 g
Kabellänge 2 m
Fremdlichteinfluss Immun gegen direkten Einfall von normalem Licht und
indirektem Einfall von Sonnenlicht
Betriebstemperatur - 10°C bis + 40°C
Luftfeuchtigkeit max. 90% (nicht kondensierend)
Lesbare Barcodearten Code 39 (normal / FULL ASCII)
EAN/UPC (Familie mit/ohne ADD ON)
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 (5 bars)
(weitere auf Anfrage)
