Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.5 Leiterplatten-Barcodeleser
323
7.5 Leiterplatten-Barcodeleser
7.5.1 Übersicht
Artikel-Nr. 00119682-xx 1D LP-Barcode-Lesegerät
Artikel-Nr. 00119679-xx 2D LP-Barcode-Lesegerät
Artikel-Nr. 00119684-xx Montagesatz LP-Barcodeleser
Der LP-Barcodeleser dient zum automatischen Erfassen und Dekodieren von Barcodes auf Lei-
terplatten. Er gibt das Leseergebnis über eine serielle Schnittstelle an die Transportsteuerung
weiter und von dort über den CAN-Bus an den Maschinencontroller zur Weiterverarbeitung aus.
7

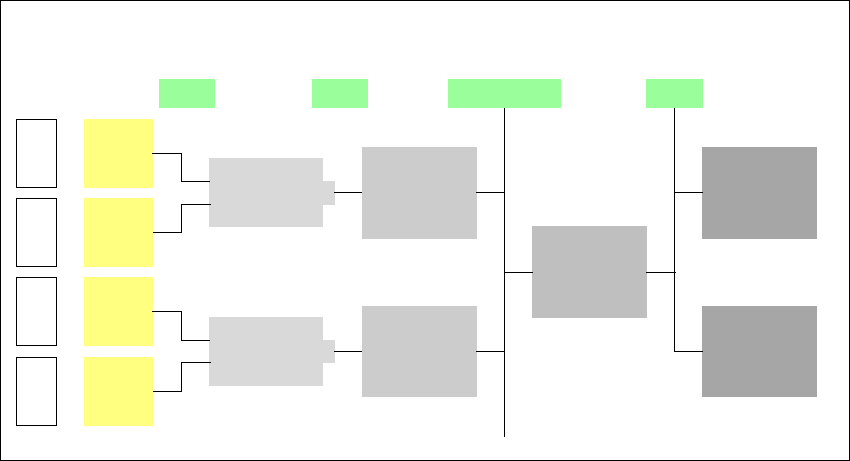

Abb. 7.5 - 1 LP-Barcode Prinzipschaltbild
Die LP-Barcodeleser werden an der Eingabeseite des Bestückautomaten des LP-Transport in-
stalliert. Bis zu vier Geräte lassen sich pro Automat nachrüsten. Die Barcodeleser werden so mon-
tiert, dass sich die Barcode-Etiketten an der Ober- und Unterseite der Leiterplatten an beiden
Transportspuren des Doppeltransports einscannen lassen.
Die Barcodeleser werden in zwei Varianten angeboten:
– 1D-Barcodeleser
Dieser Barcodeleser verarbeitet Strichcode. 7
– 2D-Barcodeleser
Dieser Barcodeleser verarbeitet Matrixcode. Matrixcode wird vorwiegend dann einge-
setzt. wenn das Platzangebot für die Barcode-Etiketten gering ist. Zudem scannt der 2D-
Barcodeleser herkömmlichen Strichcode. 7
Gerätenummer
1
BC-
Leser
oben
Verteiler-
platine
Transport-
steuerung,
rechts
BC-
Leser
unten
2
3
BC-
Leser
oben
Verteiler-
platine
Transport-
steuerung,
links
BC-
Leser
unten
4
Maschinen-
kontroller
Stations-
rechner
Siplace Pro-
Rechner
LANCAN-BusV-24V-24
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.5 Leiterplatten-Barcodeleser Softwareversion SR.50x.xx Ausgabe 01/2006 DE
324
7

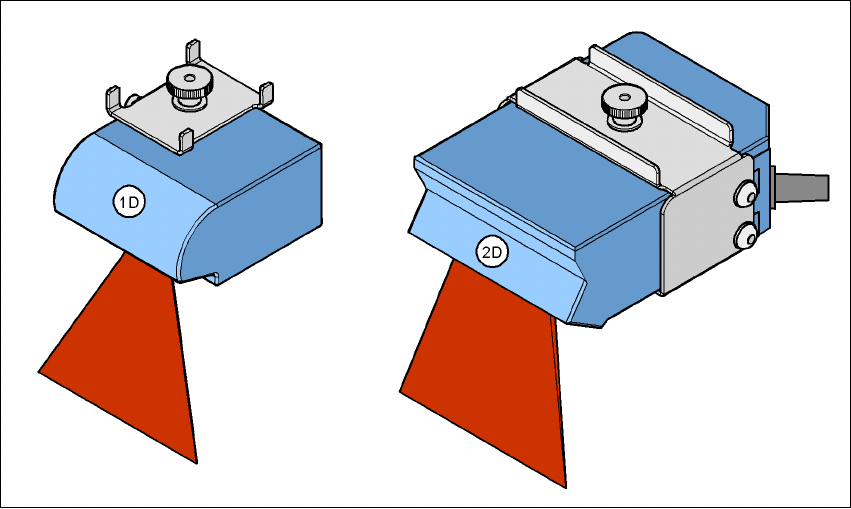

Abb. 7.5 - 2 1D- und 2D-Barcodeleser
Die LP-Barcodeleser sind mit Halterungen an der oberen bzw. unteren Profilschiene befestigt. Sie
lassen sich auf den Profilschienen beliebig positionieren und auf die Barcodeetiketten ausrichten.
Je nach Lage der Barcodestreifen kann man mit ein paar einfachen Handgriffen die Barcodeleser
so montieren, dass die Barcodestreifen längs oder quer zur Leiterplattentransportrichtung gele-
sen werden können.
7.5.2 Funktionsbeschreibung
Der LP-Barcodeleser SIPLACE unterstützt die flexible Fertigung von SMD-Produkten und steigert
die Bestücksicherheit. Er erkennt alle üblichen Codearten industrieller Anwendungen.
Der Laserscanner liest das Barcodelabel auf der Ober- bzw. Unterseite jeder einfahrenden LP
während des Transportes im Eingabeband ein. Aufgrund der Barcode-Information wählt der
SIPLACE Pro-Rechner aus der zuvor erstellten Barcode-Zuordnungsliste (BZ-Liste) automatisch
das richtige Bestückprogramm und schickt dieses an die Station. Wurde ein Barcodefilter defi-
niert, so werden dabei ausschließlich die dadurch als relevant gekennzeichneten Informationen
innerhalb des Barcodes verglichen. Dieser Vorgang erfolgt zeitneutral während des Bestückens
einer bereits im Automaten befindlichen LP. Fahren nacheinander mehrere LP mit demselben
Barcode ein, wird das Programm nur beim ersten Mal übermittelt. Für alle Produkte, die mit Hilfe
des LP-Barcodes gefertigt werden sollen, gilt als Voraussetzung:
– identische BE-Rüstung an den einzelnen Maschinen der Linie
– gleiche Breite aller LP.
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.5 Leiterplatten-Barcodeleser
325
7.5.3 Technische Daten - 1D-Barcodeleser
7
7
7.5.4 Technische Daten - 2D-Barcodeleser
7
Laserdiode Rotlicht
Wellenlänge 670 nm
Laserklasse Klasse 2, nach DIN EN 60825-1: 2001
Scanfrequenz 400 ... 1200 Hz
Auflösung 0,15 mm ... 0,5 mm
Codearten Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(weitere auf Anfrage)
Barcodelänge
Einfachtransport
Doppeltransport, asynchron
Doppeltransport, synchron
max. 40 Zeichen
max. 40 Zeichen
max. 2 x 12 Zeichen
Optische Anzeige 4 x LED-Funktionsanzeige
Akustische Anzeige Summer
Datenschnittstelle RS232, RS 422/485
Elektrischer Anschluss 15-poliger D-Sub-HD-Stecker
Betriebsspannung 10 V- ... 30 V-
Schutzart IP65
Laserdiode Rotlicht
Wellenlänge 650 nm
Laserklasse Klasse 2, nach DIN EN 60825-1: 2001
Scanfrequenz 100 ... 15 kHz
Auflösung 0,17 mm ... 0,5 mm
2D-Codearten Data Matrix ECC 200
2D-Barcodelänge
Einfachtransport
Doppeltransport, asynchron
Doppeltransport, synchron
max. 40 Zeichen
max. 40 Zeichen
max. 2 x 12 Zeichen
1D-Codearten Code 39, Code 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(weitere auf Anfrage)
