7 Stationserweiterungen Betriebsanleitung SIPLACE H F-Serie 7.5 Leiterplatten-Barcodeleser Softwa reversion SR. 50x.xx Ausgabe 01/2006 D E 326 7 7 7 7 7 7.5.5 W arnschild W216 auf de r Abdeckung der LP-Eingabeseite 7 W a…
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.5 Leiterplatten-Barcodeleser
325
7.5.3 Technische Daten - 1D-Barcodeleser
7
7
7.5.4 Technische Daten - 2D-Barcodeleser
7
Laserdiode Rotlicht
Wellenlänge 670 nm
Laserklasse Klasse 2, nach DIN EN 60825-1: 2001
Scanfrequenz 400 ... 1200 Hz
Auflösung 0,15 mm ... 0,5 mm
Codearten Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(weitere auf Anfrage)
Barcodelänge
Einfachtransport
Doppeltransport, asynchron
Doppeltransport, synchron
max. 40 Zeichen
max. 40 Zeichen
max. 2 x 12 Zeichen
Optische Anzeige 4 x LED-Funktionsanzeige
Akustische Anzeige Summer
Datenschnittstelle RS232, RS 422/485
Elektrischer Anschluss 15-poliger D-Sub-HD-Stecker
Betriebsspannung 10 V- ... 30 V-
Schutzart IP65
Laserdiode Rotlicht
Wellenlänge 650 nm
Laserklasse Klasse 2, nach DIN EN 60825-1: 2001
Scanfrequenz 100 ... 15 kHz
Auflösung 0,17 mm ... 0,5 mm
2D-Codearten Data Matrix ECC 200
2D-Barcodelänge
Einfachtransport
Doppeltransport, asynchron
Doppeltransport, synchron
max. 40 Zeichen
max. 40 Zeichen
max. 2 x 12 Zeichen
1D-Codearten Code 39, Code 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(weitere auf Anfrage)
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.5 Leiterplatten-Barcodeleser Softwareversion SR.50x.xx Ausgabe 01/2006 DE
326
7
7
7
7
7
7.5.5 Warnschild W216 auf der Abdeckung der LP-Eingabeseite
7
Warnschild W216 "Laserklasse 2" auf der Abdeckung der LP-Eingabeseite,
Artikel-Nr. 03010316-01 (Anzahl pro Automat: 1)
HINWEIS 7
Wenn Sie einen LP-Barcodeleser am Automaten installieren, müssen Sie das im Nachrüstsatz
enthaltene Laserwarnschild W206 an die Abdeckung der LP-Eingabeseite anbringen.
7
1D-Barcodelänge
Einfachtransport
Doppeltransport, asynchron
Doppeltransport, synchron
max. 40 Zeichen
max. 40 Zeichen
max. 2 x 12 Zeichen
Optische Anzeige 4 x LED-Funktionsanzeige
Akustische Anzeige Summer
Datenschnittstelle RS232, RS 422/485, Ethernet
Elektrischer Anschluss 15-poliger D-Sub-HD-Stecker
RJ45-Stecker 10baseT
Betriebsspannung 10 V- ... 30 V-
Schutzart Klasse 3
7
7
7
7
7
7
LASERSTRAHLUNG!
Nicht in den Strahl blicken
Laserklasse 2
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.5 Leiterplatten-Barcodeleser
327
7.5.6 Montagemöglichkeiten für den LP-Barcodeleser
7

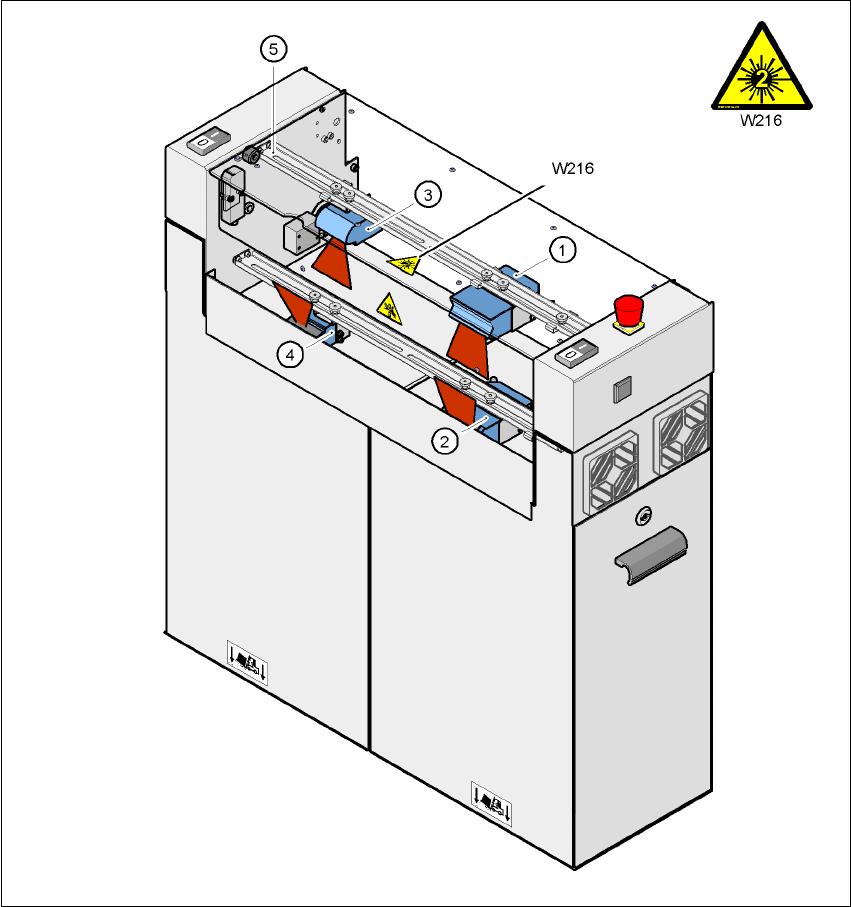

Abb. 7.5 - 3 Montagemöglichkeiten für den LP-Barcodeleser
(1) 2D-Barcodeleser "oben"
(2) 2D-Barcodeleser "unten"
(3) 1D-Barcodeleser "oben"
(4) 1D-Barcodeleser "unten"
(5) Montageschiene
Pos. W216, Artikel-Nr. 03010316-01
