7.5.7 LP-Barcode-Etiketten auf der Leiterplatte positionieren
7.5.7.1 Positionieren entlang der LP-Längsseite -
Lesestrahl
quer
zur Transportrichtung
7

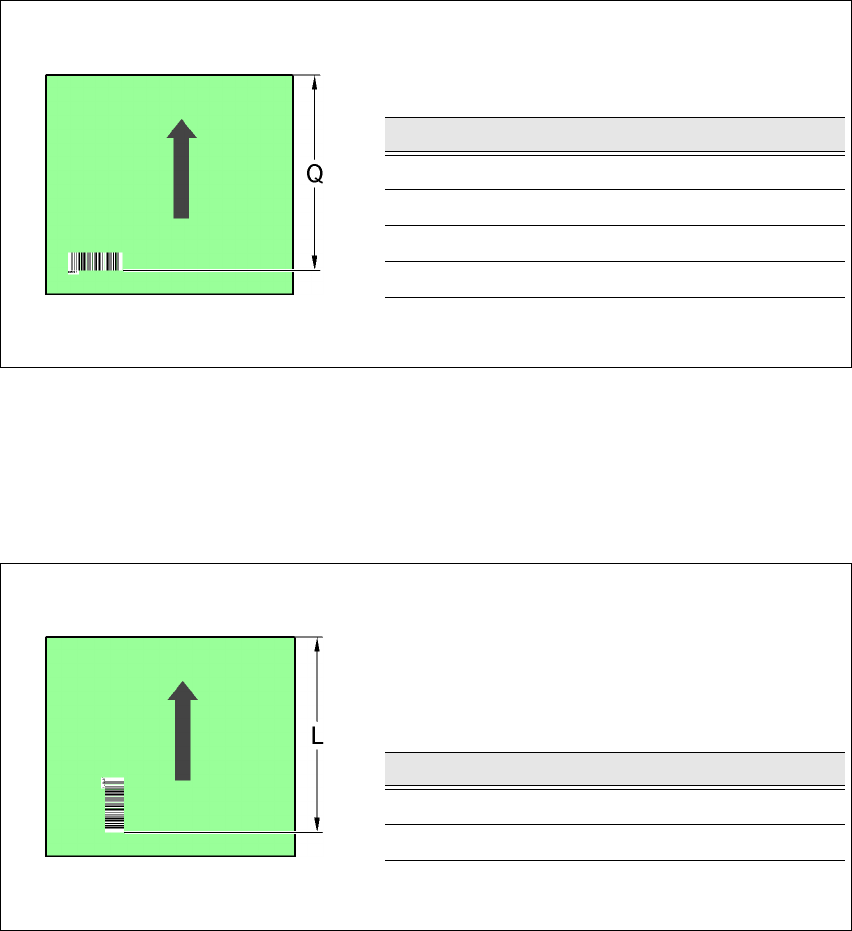

Abb. 7.5 - 4 Positionieren entlang der LP-Längsseite - Lesestrahl quer zur Transportrichtung
7.5.7.2 Positionieren entlang der LP-Längsseite -
Lesestrahl
längs
zur Transportrichtung
7
Abb. 7.5 - 5 Positionieren entlang der LP-Längsseite - Lesestrahl längs zur Transportrichtung
LP-Barcodeleser Q [mm]
2D oben 390
1D oben 390
2D unten 430
1D unten 430
LP-Barcodeleser L [mm]
1D oben 320 - 350
1D unten 380 - 410
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.5 Leiterplatten-Barcodeleser
329
7.5.7.3 Überstand der Leiterplatte über die Maschine beim Doppeltransport
7
Abb. 7.5 - 6 Überstand der Leiterplatte über die Maschine beim Doppeltransport
7.5.7.4 Positionieren entlang der LP-Breite -
Lesestrahl
quer
zur Transportrichtung
7
Abb. 7.5 - 7 Positionieren entlang der LP-Breite - Lesestrahl quer zur Transportrichtung
LP-Barcodeleser Überstand [mm]
2D unten beim Doppeltransport 17
Eingabeseite der nachfolgenden Maschine
Ausgabeseite der vorhergehenden Maschine
LP-Barcodeleser LQ [mm] RQ [mm]
2D oben 3 3
1D oben 3 3
2D unten 5 5
1D unten 5 5
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.5 Leiterplatten-Barcodeleser Softwareversion SR.50x.xx Ausgabe 01/2006 DE
330
7.5.7.5 Positionieren entlang der LP-Breite -
Lesestrahl
längs
zur Transportrichtung, LP-Barcodeleser 1D
oben
7
Abb. 7.5 - 8 Positionieren entlang der LP-Breite - Lesestrahl längs zur Transportrichtung
LP-Barcodeleser 1D oben
7.5.7.6 Positionieren entlang der LP-Breite -
Lesestrahl
längs
zur Transportrichtung, LP-Barcodeleser 1D
unten
7
Abb. 7.5 - 9 Positionieren entlang der LP-Breite - Lesestrahl längs zur Transportrichtung
LP-Barcodeleser 1D unten
ET Einfachtransport
DT1 Doppeltransport, Spur 1
DT2 Doppeltransport, Spur 2
SM1 Doppeltransport im Modus Einfachtransport, Spur 1
SM2 Doppeltransport im Modus Einfachtransport, Spur 2
LP-Maße/Transport LO [mm] RO [mm]
460 mm / ET 3 20
508 mm / ET 3 44
216 mm / DT1 3 24
250 mm / DT1
450 mm / SM1
358
216 mm / DT2 3 3
250 mm / DT2
450 mm / SM2
33
LP-Maße/Transport LU [mm] RU [mm]
460 mm / ET 20 3
508 mm / ET 44 3
216 mm / DT1 3 3
250 mm / DT1
450 mm / SM1
33
216 mm / DT2 24 3
250 mm / DT2
450 mm / SM2
58 3
