7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.5 Leiterplatten-Barcodeleser Softwareversion SR.50x.xx Ausgabe 01/2006 DE
330
7.5.7.5 Positionieren entlang der LP-Breite -
Lesestrahl
längs
zur Transportrichtung, LP-Barcodeleser 1D
oben
7

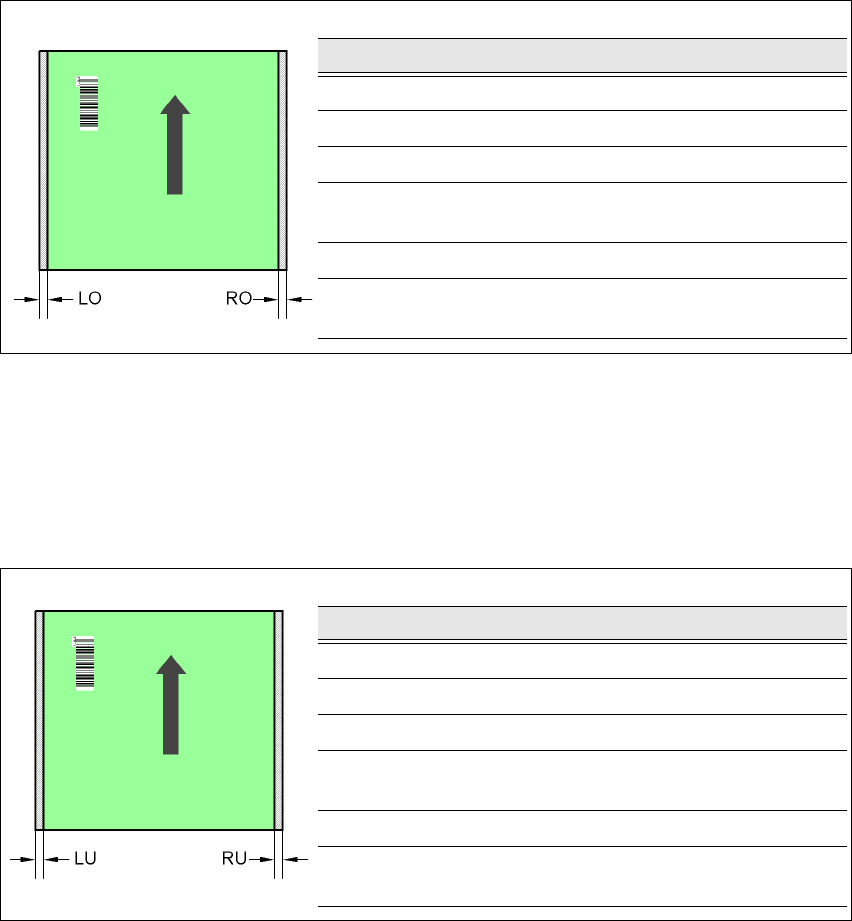

Abb. 7.5 - 8 Positionieren entlang der LP-Breite - Lesestrahl längs zur Transportrichtung
LP-Barcodeleser 1D oben
7.5.7.6 Positionieren entlang der LP-Breite -
Lesestrahl
längs
zur Transportrichtung, LP-Barcodeleser 1D
unten
7
Abb. 7.5 - 9 Positionieren entlang der LP-Breite - Lesestrahl längs zur Transportrichtung
LP-Barcodeleser 1D unten
ET Einfachtransport
DT1 Doppeltransport, Spur 1
DT2 Doppeltransport, Spur 2
SM1 Doppeltransport im Modus Einfachtransport, Spur 1
SM2 Doppeltransport im Modus Einfachtransport, Spur 2
LP-Maße/Transport LO [mm] RO [mm]
460 mm / ET 3 20
508 mm / ET 3 44
216 mm / DT1 3 24
250 mm / DT1
450 mm / SM1
358
216 mm / DT2 3 3
250 mm / DT2
450 mm / SM2
33
LP-Maße/Transport LU [mm] RU [mm]
460 mm / ET 20 3
508 mm / ET 44 3
216 mm / DT1 3 3
250 mm / DT1
450 mm / SM1
33
216 mm / DT2 24 3
250 mm / DT2
450 mm / SM2
58 3
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.6 LP-Kamera Multicolor (Typ 18)
331
7.6 LP-Kamera Multicolor (Typ 18)
Artikel-Nr. 00119674-xx LP-Visionmodul Multicolor HF/3
Artikel-Nr. 00119676-xx LP-Visionmodul Multicolor HF
7.6.1 Allgemeines
Anstelle der Unterportal-LP-Kamera lässt sich als Option eine Multicolor-LP-Kamera installieren.
Mit der Multicolor-LP-Kamera stehen vier wählbare Beleuchtungsarten zur Verfügung. Damit lässt
sich die Markenerkennung erheblich steigern und somit die Zentriergenauigkeit erhöhen.
7

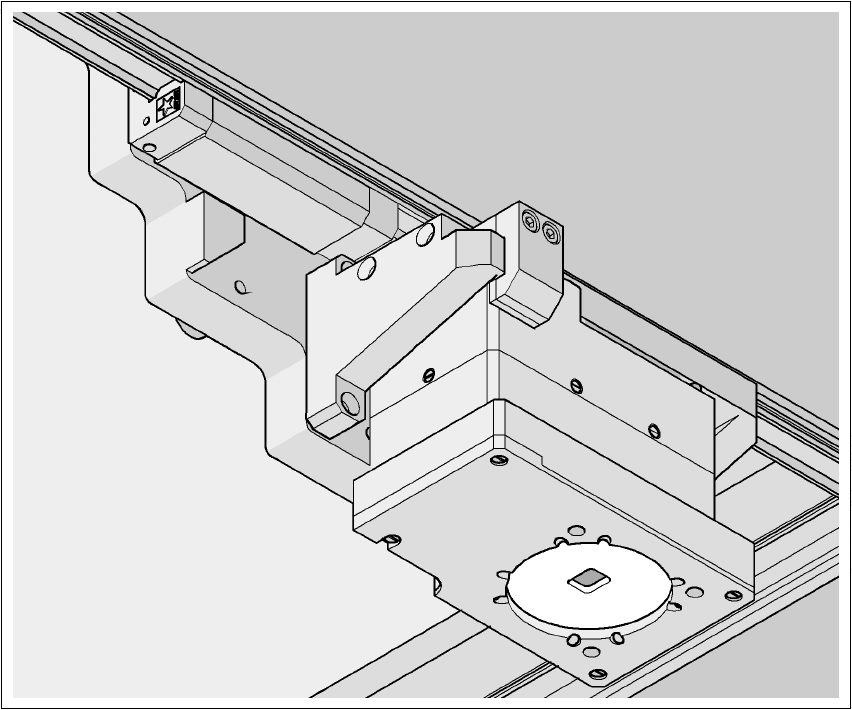

Abb. 7.6 - 1 Multicolor-LP-Kamera
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.6 LP-Kamera Multicolor (Typ 18) Softwareversion SR.50x.xx Ausgabe 01/2006 DE
332
7.6.2 Beleuchtungsarten
An der Multicolor-LP-Kamera können folgende Beleuchtungsarten gewählt werden:
– Standardbeleuchtung
Mit dieser Mischung aus weißer und Infrarot-Beleuchtung lässt sich ein breites Spektrum von
Marken erkennen. Durch Variation der Beleuchtung kann der Kontrast der Abbildung verbes-
sert und somit die Zentrierung unterschiedlicher Marken optimiert werden.
– Weiße Beleuchtung
Diese Beleuchtungsart wird für Standard-Leiterplatten mit verzinnten Marken verwendet.
– Schräglicht blau
Damit kann bei blanken Passmarken auf hellem Basismaterial wie Keramik oder CEM in den
meisten Fällen eine deutliche Verbesserung des Kontrastes erzielt werden. Auch durch Löt-
stopplack überdeckte Passmarken lassen sich auf hellem Untergrund besser erkennen.
– Infrarot-Beleuchtung
Der Einsatz dieser Beleuchtungsart ist insbesondere sinnvoll für Marken, die mit Lötstopplack
abgedeckt sind oder für Marken auf Flex-Material. Bei Silber/Platin-Marken auf Keramik lässt
sich eventuell eine Verbesserung der Erkennung erzielen, was vorab durch eine Probezent-
rierung/-bestückung festgestellt werden sollte.
