Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen

Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.7 SIPLACE High-Force Head

333

7.7 SIPLACE High-Force Head

Artikel-Nr. 00119634-xx High-Force Head für HF-Serie (anstatt eines TwinHead)

Diese Artikelnummer gilt nur bei Neubestellung eines Bestückautomaten mit einem High-

Force Head anstelle eines Standard-TwinHead. 7

Artikel-Nr. 00119753-xx High-Force Upgrade Kit

Verwenden Sie diese Artikelnummer, wenn Sie einen Standard-TwinHead durch einen High-

Force Head ersetzen wollen. 7

Artikel-Nr. 00119654-xx Reconfiguration Kit High-Force Head

Verwenden Sie diese Artikelnummer, wenn Sie einen Collect&PlaceKopf durch einen High-

Force Head ersetzen wollen. 7

7.7.1 Allgemeines

Der SIPLACE High-Force Head ist eine technologische Weiterentwicklung des Standard-

TwinHead. Er kann dasselbe Bauelementespektrum verarbeiten und bietet zusätzlich die Mög-

lichkeit, Aufsetzkräfte bis 30 N zu erreichen:

Ansonsten stimmen die Technischen Daten von TwinHead und High-Force Head überein (siehe

Abschnitt 3.7.4.3

, Seite 131).

Für den SIPLACE High-Force Head lassen sich alle Pipetten und Greifer verwenden, die auch

beim Standard-TwinHead zum Einsatz kommen.

Programmierbare Aufsetzkraft 1 N bis 1,8 N ± 0,18 N

1,8 N bis 10 N ± 10 %

größer 10 N bis 30 N ± 15 %

7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie

7.8 LP-Ausrichtung Softwareversion SR.50x.xx Ausgabe 01/2006 DE

334

7.8 LP-Ausrichtung

Artikel-Nr. 00119677-xx LP-Ausrichtung Einfachtransport

Artikel-Nr. 00119678-xx LP-Ausrichtung Doppeltransport

7.8.1 Allgemeines

Leiterplatten, die verarbeitet werden sollen, besitzen zuweilen ein Längen-/Breitenverhältnis von

1:2 oder ungünstiger. Das bedeutet, dass die kürzere Seite der LP in LP-Transportrichtung zeigt.

Während des Transports können sich solche Leiterplatten etwas verdrehen, so dass die Passmar-

ken nicht mehr im Suchfenster der LP-Kamera liegen. Die Option "LP-Ausrichtung" sorgt dann da-

für, dass diese Leiterplatten wieder exakt an der Stoppposition ausgerichtet werden.

Werden Leiterplatten mit Aussparungen in Transportrichtung verarbeitet, kann dies bei Automa-

ten mit mechanischem Stopper (HS-50, S-25 HM, F5 HM) und bei Automaten, die diese Position

mit Laserlichtschranke überwachen (HF, HS-60, S-27 HM) zu unterschiedlichen Bearbeitungspo-

sitionen führen. Mit der Option "LP-Ausrichtung" wird sichergestellt, dass die Leiterplatten bei al-

len LP-Transporten an derselben Position gestoppt werden. Die Option "LP-Ausrichtung" gibt es

für den Einzel- und den Doppeltransport.

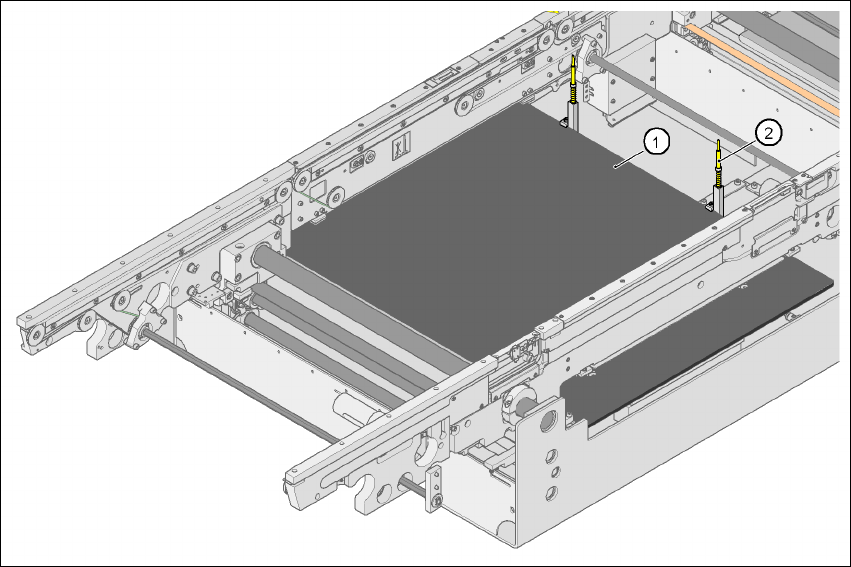

Abb. 7.8 - 1 LP-Ausrichtung

(1) Hubtisch

(2) LP-Anschlag

Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen

Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.8 LP-Ausrichtung

335

7.8.2 Funktionsbeschreibung

Die Leiterplatte wird in den Bestückbereich transportiert, bis die Laserlichtschranke das Stoppsi-

gnal für den LP-Transport auslöst. Danach fährt der Hubtisch mit den LP-Anschlägen in eine Po-

sition nach oben, in der die Leiterplatte noch nicht geklemmt wird und von den Transportbändern

noch bewegt werden kann. Die beiden LP-Anschläge befinden sich in Höhe der Leiterplatte, die

LP-Unterstützungen (magnetische Stifte) berühren bereits die Leiterplatte. Beide Transportbän-

der fahren die Leiterplatte gegen die LP-Anschläge und richten sie währenddessen aus. Danach

fährt der Hubtisch in seine obere Endposition, klemmt die Leiterplatte und löst diese von den LP-

Anschlägen, um den Bestückprozess nicht zu beeinträchtigen. Nach dem Bestückprozess wer-

den Hubtisch und LP-Ausrichtung abgesenkt und die Leiterplatte weitertransportiert.
