Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.12 Koplanaritäts-Lasermodul
347

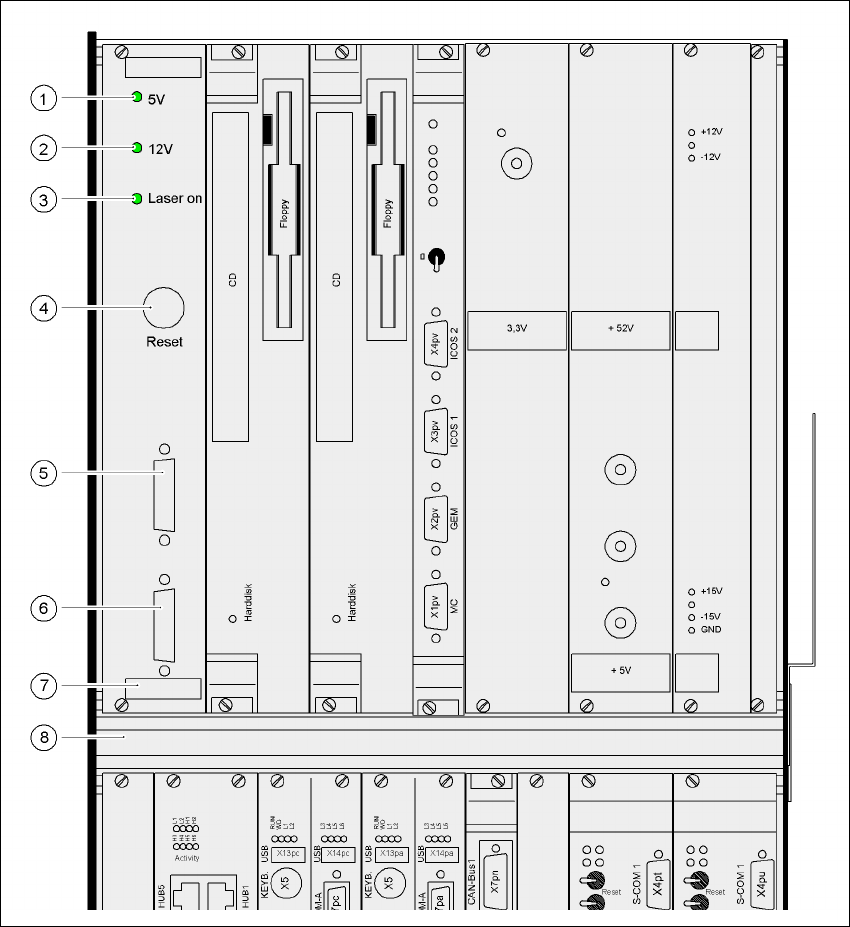

Abb. 7.12 - 4 Übersicht über das Koplanaritäts-Lasermodul
(1) Grüne LED: Betriebsspannung 5V
(2) Grüne LED: Betriebsspannung 12V
(3) Grüne LED: Lasermodul eingeschaltet
(4) RESET-Taster
(5) SUB-D-Stecker, 9-polig, COM2: zum Maschinencontroller
(6) SUB-D-Stecker, 15-polig: zum Lasermodul
(7) Auswerteeinheit mit Steuerteil
(8) Computereinschub
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.12 Koplanaritäts-Lasermodul Softwareversion SR.50x.xx Ausgabe 01/2006 DE
348
7

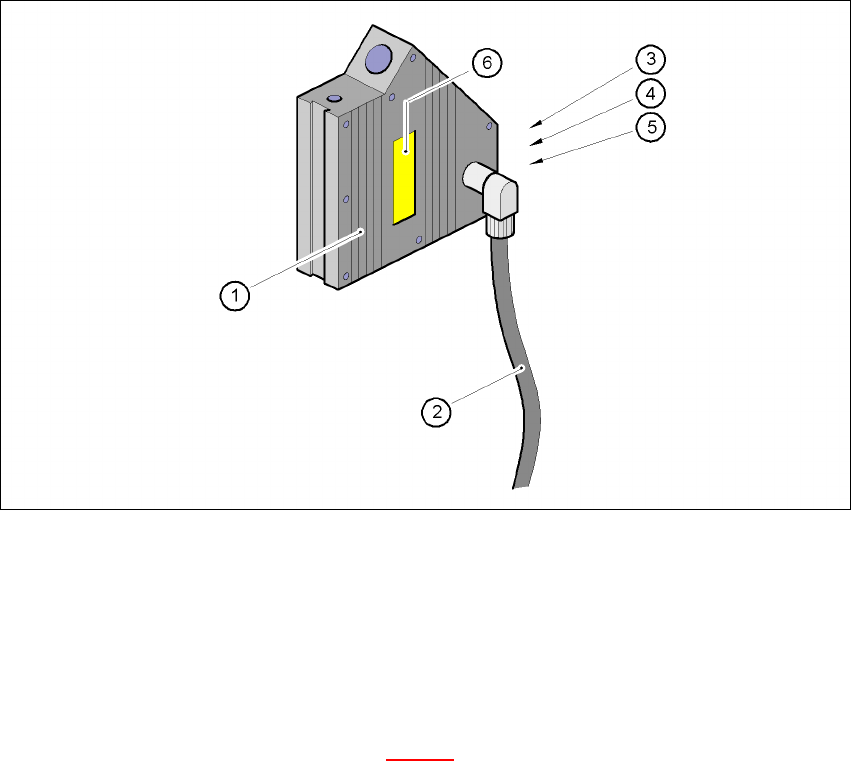

Abb. 7.12 - 5 Koplanaritätsmodul
(1) Lasermodul
(2) Anschlusskabel
(3) Rote LED: OUT OF RANGE
(4) Rote LED: POOR TARGET
(5) Grüne LED: LASER ON
(6) Aufkleber ’Laserklasse 3B’, siehe Abb. 7.12 - 2
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 7.13 SIPLACE Productivity-Lift
349
7.13 SIPLACE Productivity-Lift
7.13.1 Konzept der Parallelbestückung
In der Regel sind Bestücklinien in Serie angeordnet und seriell miteinander verkettet. Das Be-
stückprogramm wird sequenziell abgearbeitet, während die Leiterplatten von einer Maschine zur
nächsten transportiert werden. Dies bedeutet, dass die Bestückung einer Leiterplatte auf unter-
schiedliche Automaten verteilt ist.
7

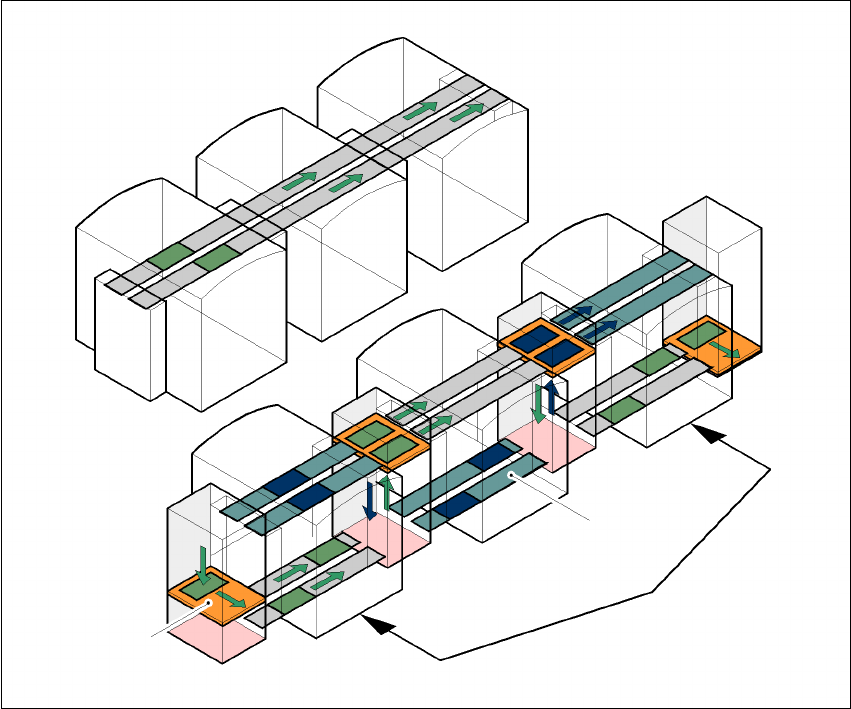

Abb. 7.13 - 1 Serielle und parallele Linien im Vergleich
Bei der parallelen Verkettung werden die Bestückinhalte einzelner Automaten zusammengefasst.
Mehrere Automaten arbeiten dasselbe Bestückprogramm ab. Sie bestücken alle Bauelemente
auf einer Maschine, die in der seriellen Verarbeitung auf mehrere Automaten verteilt sind. Ist die
Kapazität eines Automaten ausgelastet, werden die Leiterplatten zum nächsten Automaten mit
demselben Bestückprogramm transportiert und dort bestückt. Diese Kombination von Maschinen
mit gleichem Bestückinhalt wird als Gruppe oder Cluster bezeichnet.
Serielle Linie
Parallele Linie
Unterflurtransport
Gruppe (Cluster)
Horizontal-/
Vertikallift
