Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 2.2 Warnschilder
49
2.2.11 Warnschild W209 an den NOT-HALT-Tastern
2
Warnschild W209 in Abb. 2.2 - 15, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2

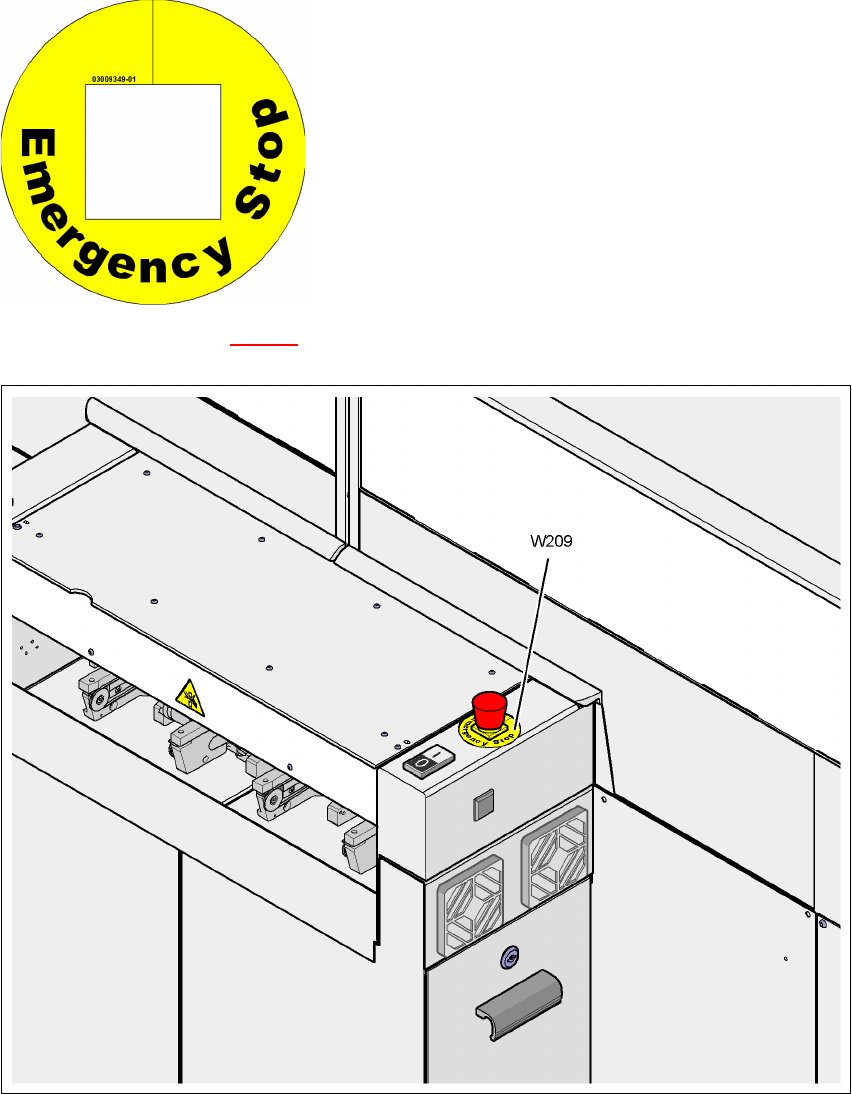

Abb. 2.2 - 15 Warnschild W209 an den NOT-HALT-Tastern
2
Pos. W209, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W110 auf den
Anbausatz geklebt.
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.2 Warnschilder Softwareversion SR.50x.xx Ausgabe 01/2006 DE
50
2.2.12 Hinweisschild "Kopfcrash" an den BE-Kameras des TwinHead
Hinweisschild "Kopfcrash" in Abb. 2.2 - 16, Artikel-Nr. 03015392-02
(Anzahl pro Automat: 2 für die HF/3, 4 für die HF)
2

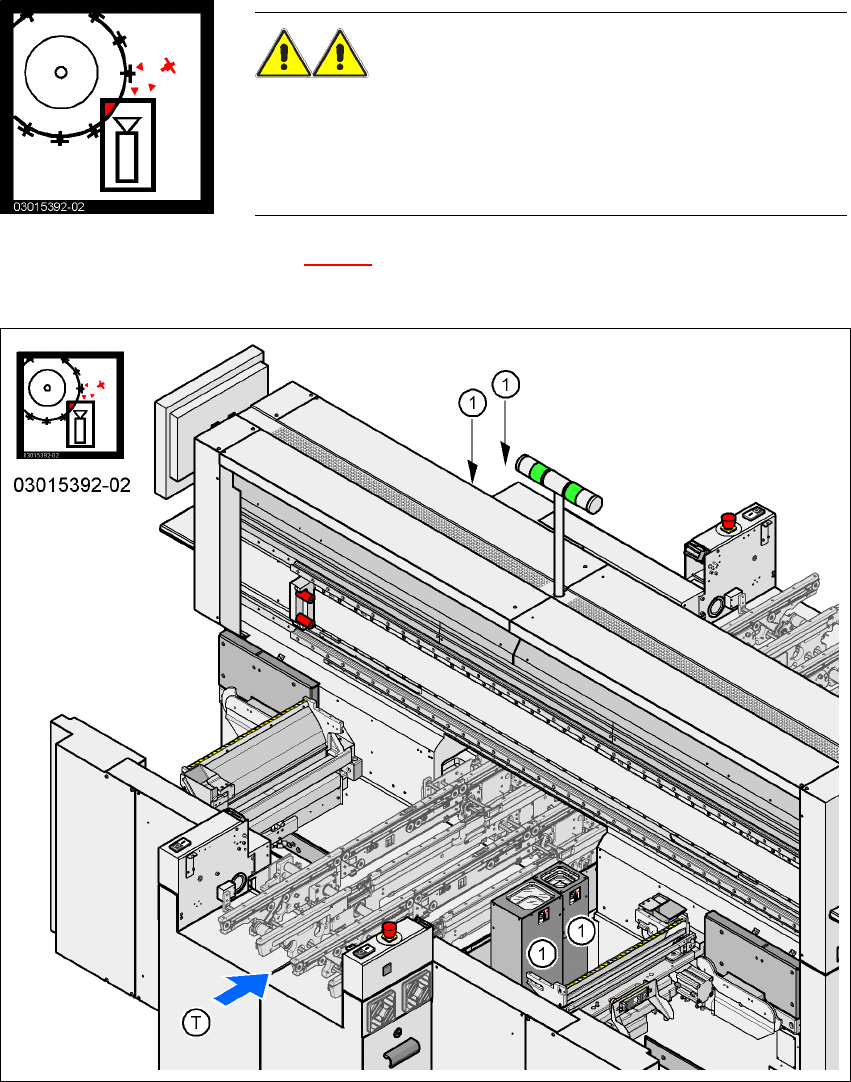

Abb. 2.2 - 16 Hinweisschild "Kopfcrash" an den BE-Kameras des TwinHead
2
(1) Hinweisschild "Kopfcrash" an den BE-Kameras des TwinHead
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place-
Kopf müssen die BE-Kameras (stationär P&P, Typ 22, 50 x 40, und
Typ 20, 8 x 8) des TwinHead demontiert werden, sonst kollidiert der
Collect&Place-Kopf mit den Kameragehäusen.
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 2.3 Laserklassifizierung
51
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera Multicolor (Typ 18)
– BE-Kameras für den SIPLACE TwinHead
BE-Kamera stationär P&P (Typ 22) 50 x 40
BE-Kamera stationär P&P (Typ 20) 8 x 8
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera 24 x 24 am 12-Segment Collect&Place Kopf
– BE-Kamera 39 x 39 am 6-Segment Collect&Place Kopf
– DCA-Kamera 16 x 16 am 6-Segment bzw. 12-Segment Collect&Place Kopf
