2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.6 Sicherheitseinrichtungen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
68
2.6.3 Lage von Schützsicherheitskombination und Servicesteckdose
2

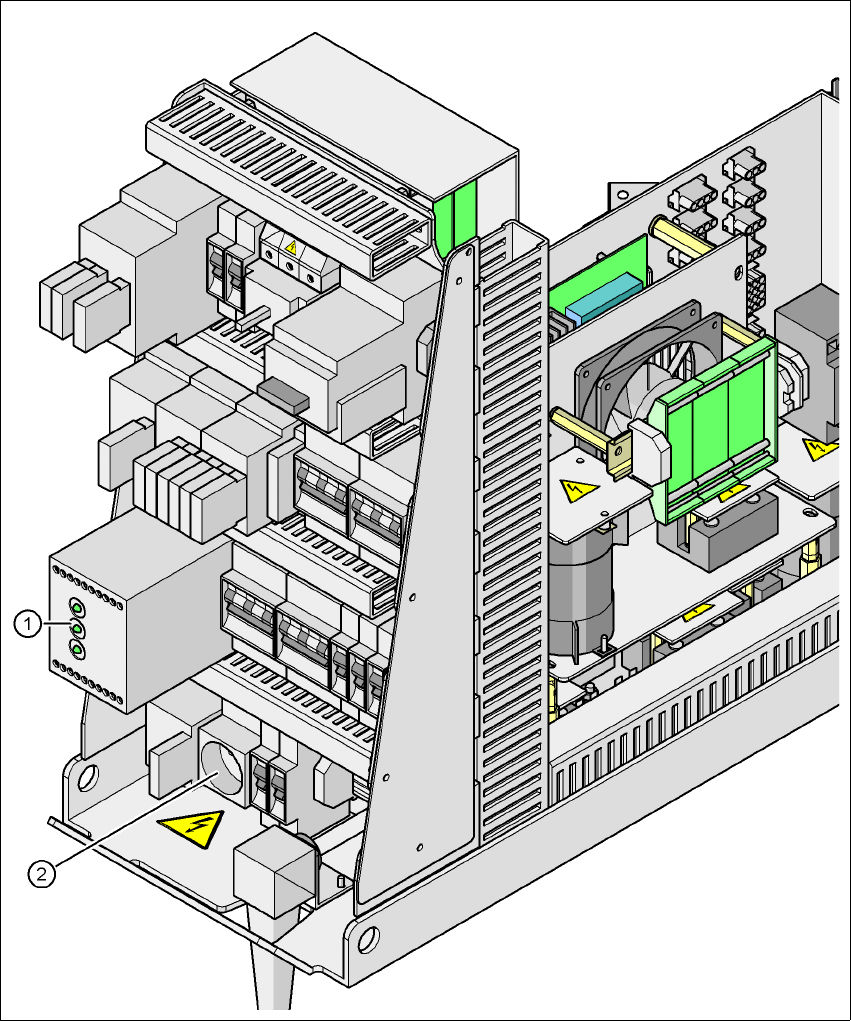

Abb. 2.6 - 6 Lage von Schützsicherheitskombination und Servicesteckdose
2
(1) Schützsicherheitskombination
(2) Servicesteckdose
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 2.6 Sicherheitseinrichtungen
69
Schützsicherheitskombination 3TK2806 (Pos. 1 in Abb. 2.6 - 6) 2
Die Schützsicherheitskombination ist im Stromversorgungseinschub untergebracht. Sie wird zur
Überwachung der NOT-HALT-Schaltungen und Schutzeinrichtungen verwendet.
Drei Bedingungen müssen für die Aktivierung der Schützsicherheitskombination erfüllt sein:
– Das Signal "Softwarefreigabe" muss erfolgt sein.
– Die NOT-HALT-Schleife muss geschlossen sein.
– Die Starttaste muss betätigt worden sein.
An der Frontseite der Schützsicherheitskombination befinden sich drei grüne LED für die
Betriebsanzeige (siehe Abb. 2.6 - 7
, Seite 70):
– Die LED "Netz" zeigt an, dass Spannung anliegt.
– Die LED "Kanal 1" und "Kanal 2" leuchten, wenn der Starttaster betätigt wurde, die NOT-
HALT-Schleife geschlossen ist und der Meldekreis keinen Fehlerstatus signalisiert.
Servicesteckdose (Pos. 2 in Abb. 2.6 - 6) 2
Die Servicesteckdose ist im Stromversorgungseinschub untergebracht und durch die Abdeckung
gesichert. Sie kann nur genutzt werden, wenn der Automat eine 5-Leiterverbindung (L1, L2, L3,
N und PE) zum Versorgungsnetz hat. Bei einem 4-Leiteranschluss - beispielsweise ohne N - ist
die Steckdose nicht nutzbar.
WARNUNG 2
Beachten Sie dazu auch die Sicherheitshinweise über lebensgefährliche Spannungen, auch
wenn der Automat ausgeschaltet ist! (Siehe Abschnitt 2.1.5 ab Seite 29)
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.6 Sicherheitseinrichtungen Softwareversion SR.50x.xx Ausgabe 01/2006 DE
70
2.6.4 NOT-HALT-Schleifen und Meldekreis
2.6.4.1 Aufbau der NOT-HALT-Schleifen
Folgende Kontakte sind in Serie geschaltet und bilden die NOT-HALT-Schleife:
– Schließkontakte der vier Schutzhaubenschalter
– Schließkontakte der beiden Schutzschalter für die Abdeckklappen über dem LP-Transport
– Schließkontakte der beiden NOT-HALT-Taster
– Schließkontakte der Zuführmodul-Abdeckklappen (Option)
– Schließkontakte der vier BE-Wagen
– Kanäle der Schützsicherheitskombination SSK K6
Bei der NOT-HALT-Schleife 2 wird das CAN-Bus-Signal des Meldekreises (siehe Abschnitt
2.6.4.2
) dem Kanal 2 der Schützsicherheitskombination SSK K6 zugeführt. Ist die NOT-HALT-
Schleife geschlossen, und wird keine Fehlfunktion vom Meldekreis signalisiert, so leuchten zu-
sätzlich zur grünen Netzkontroll-LED der Schützsicherheitskombination die beiden grünen LED
der Kanäle 1 und 2.
2
Abb. 2.6 - 7 Signal-LED an der Schützsicherheitskombination
(1) Netz / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
