Betriebsanleitung SIPLACE HF-Serie 3 Technische D aten Softwareversion SR.50x. xx Ausgabe 01/2006 DE 3.4 Abmessungen und Gewicht der Automaten 99 3.4 Abmessungen und Gewicht der Automa ten 3.4.1 Abmessungen des HF-Automa…
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.3 Anschlusswerte der Automaten Softwareversion SR.50x.xx Ausgabe 01/2006 DE
98
Nennstromaufnahme 8,9 A / 3 x 400 V~ (HF/3)
8,2 A / 3 x 400 V~ (HF)
Spannungsausfall max. 20 msec
Druckluftversorgung
Druckluftanschlusswerte
p
min
p
max
0,5 MPa = 5,0 bar
1,0 MPa = 10 bar
Druckluftanschluss 3/4"-Gewinde mit 1/2"-Schlauchanschluss
Druckluftverbrauch mit
4 Schneidgeräten und in Abhän-
gigkeit der Bestückkopfkonfigu-
ration
HF-Automat
C&P / TH 350 Nl/min
C&P / C&P 450 Nl/min
TH / TH 300 Nl/min
HF/3-Automat
C&P / C&P / TH 550 Nl/min
C&P / C&P / C&P 700 Nl/min
Betriebsdruck 0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)
Druckluftspezifikation
Maximale Teilchengröße nach Dichte, basierend auf ISO/DIS 8573-1 (Klasse 1)
Teilchengröße 0,1 µm
Teilchendichte 0,1 mg/m³
Höchster Ölgehalt (Klasse 1) Teilchendichte 0,01 mg/m³
Drucktaupunkt (Klasse 4) Taupunkt +3°
Geräuschemissionsangabe
Maximale Geräuschentwicklung 74 dB (A)
Zulässige Umwelteinflüsse
Raumtemperatur Zwischen 15°C und 35°C
Luftfeuchtigkeit 30 bis 75%
(Im Mittel nicht höher als 45%, so dass Kondensation an der
Maschine auf jeden Fall ausgeschlossen ist.)
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.4 Abmessungen und Gewicht der Automaten
99
3.4 Abmessungen und Gewicht der Automaten
3.4.1 Abmessungen des HF-Automaten
3
3
3
3
3

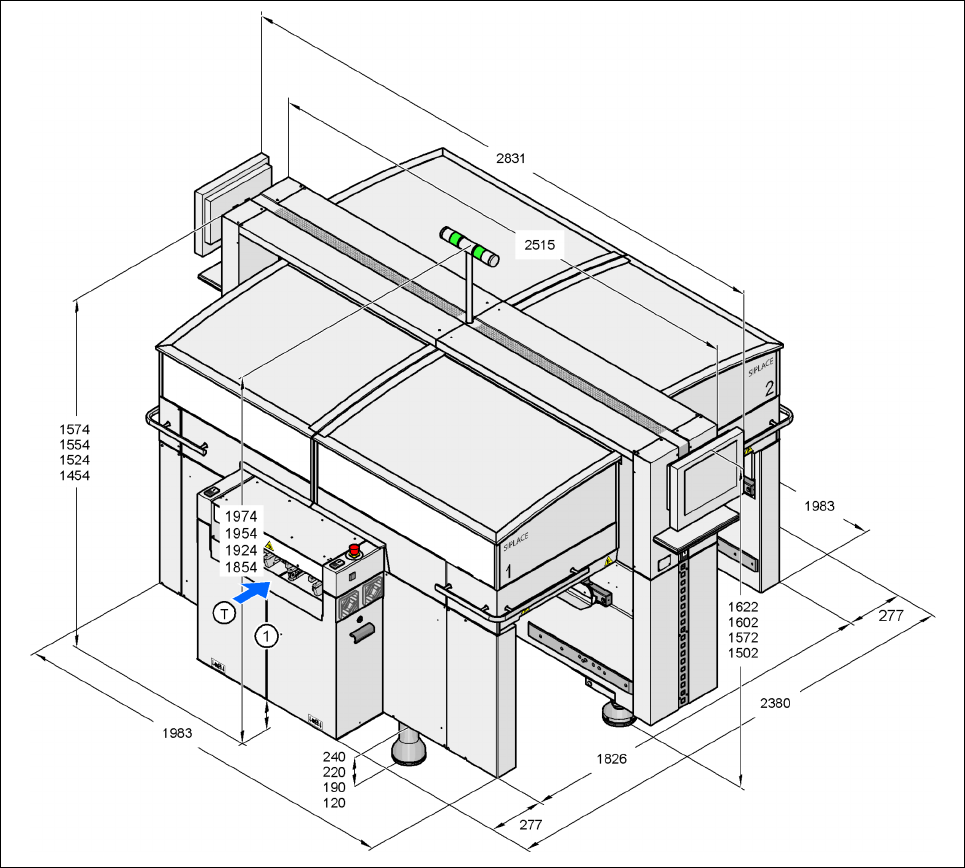

Abb. 3.4 - 1 Abmessungen des HF-Automaten (Grundmaschine) in Millimeter
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.4 Abmessungen und Gewicht der Automaten Softwareversion SR.50x.xx Ausgabe 01/2006 DE
100
3.4.2 Abmessungen des HF/3-Automaten
3
3
3
3
Abb. 3.4 - 2 Abmessungen des HF/3-Automaten (Grundmaschine) in Millimeter
