Servicearbeiten BE-Handling 4.3.2 Schneidgerät 106 Serviceanle itung SIPLACE D4/D4i Einbau des neuen Näherungsschalters Sehen Sie dazu auch... 4.3.2.4.1 An zugsdrehmomente de r Schrauben am Schneidgerät [ ➙ 83 ] …
Servicearbeiten
4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 105
► Lösen Sie die Steckverbindung des Kabels "Steuerungsplatine Gurtschneider -Ventil" am defekten
Magnetventil (11).
► Lösen Sie die Befestigung des defekten Magnetventils (2 Schrauben M3 (4)) und entnehmen Sie
das Magnetventil.
► Montieren Sie das neue Magnetventil lagerichtig, wie in der Abbildung oben dargestellt. Stellen Sie
die Steckverbindung am Magnetventil her.
⇨ -> Beachten Sie die Anzugsdrehmomente der Schrauben.
⇨ -> Das Kabel muss zugentlastet sein (8).
► Bringen Sie die Druckluftanschlüsse des Kurzhubzylinders in richtiger Zuordnung an den
Drosselrückschlagventilen am Magnetventil an (6,7,8).
► Führen Sie die "Abschließenden Arbeiten" durch.
Sehen Sie dazu auch...
4.3.2.14 Abschließende Arbeiten [ ➙ 108]
4.3.2.4.1 Anzugsdrehmomente der Schrauben am Schneidgerät [ ➙ 83]
4.3.2.11
4.3.2.11 Induktiven Näherungsschalter ersetzen
Induktiven Näherungsschalter ersetzen
Ausbau des Näherungsschalters
► Das Schneidgerät bleibt in der Maschine eingebaut.
► Schalten Sie die Maschine und anschließend die
Druckluft ein.
► Docken Sie den fahrbaren BE-Wechseltisch von der
Maschine ab und fahren ihn aus der Maschine her
-
aus.
► Schalten Sie die Maschine AUS.
► Nehmen Sie die Abdeckung von der
Steuerungsplatine (14).
► Lösen Sie vorsichtig den entsprechenden Kabelbin
-
der (links oder rechts) auf der Außenseite der Steue
-
rungsplatinen-Box (10).
⇨ Die Kabel dürfen dabei nicht beschädigt werden!
► Kennzeichnen Sie mit einem feinen,
wasserunlöslichen Folienstift exakt die gegebene Po
-
sition des auszutauschenden Näherungsschalters
am Kurzhubzylinder.
► Lösen Sie die Steckverbindung des defekten
Näherungsschalters an der Steuerungsplatine (Zu
-
ordnung siehe Abbildung). Wenn Sie gleichzeitig
mehrere Steckverbindungen lösen müssen Sie die
Zuordnung kennzeichnen.
► Nehmen Sie die Abdeckung vom Kabelschacht ab.
Servicearbeiten
BE-Handling 4.3.2 Schneidgerät
106 Serviceanleitung SIPLACE D4/D4i
Einbau des neuen Näherungsschalters
Sehen Sie dazu auch...
4.3.2.4.1 Anzugsdrehmomente der Schrauben am Schneidgerät [ ➙ 83]
4.3.2.14 Abschließende Arbeiten [ ➙ 108]
► Lösen Sie die Befestigung des entsprechenden
Näherungsschalters auf dem Kurzhubzylinder (1
Schraube, siehe Foto) und entnehmen Sie den
Näherungsschalter inkl. Kabel.
► Montieren Sie den neuen Näherungsschalter exakt in
der mit Folienstift am Kurzhubzylinder gekennzeich
-
neten Position.
⇨ Beachten Sie die Anzugsdrehmomente der
Schrauben.
► Verlegen Sie das Kabel im Kabelschacht und stellen
Sie die Steckverbindung in der richtigen Zuordnung
zum Näherungsschalter links/rechts und vorne/hin
-
ten an der Steuerungsplatine her (Zuordnung siehe
Abbildung oben).
⇨ Überschüssige Kabellängen werden im Kabel
-
schacht untergebracht.
► Befestigen Sie die zum Kabelschacht führenden Ka
-
bel wieder mit einem Kabelbinder am Klebesockel
auf der Steuerungsplatinen-Box (10).
⇨ Die Kabel / Steckverbindungen müssen dabei zu
-
gentlastet sein (8).
► Setzen Sie die Abdeckung (9) wieder auf die Steue
-
rungsplatine.
► Setzen Sie die Abdeckung des Kabelschachtes
ein (5).
► Führen Sie die "Abschließenden Arbeiten"
einschließlich des Unterpunktes "Laden Sie das SI
-
TEST-Programm und lösen Sie Schneidhübe aus"
durch.
Servicearbeiten
4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 107
4.3.2.12
4.3.2.12 "Leergurtleitkanal komplett" ersetzen
"Leergurtleitkanal komplett" ersetzen
Sehen Sie dazu auch...
6.4.3 Spalt zwischen Leergurtleitblech innen und Abstreifer-Vorderkante prüfen [ ➙ 224]
4.3.2.4.1 Anzugsdrehmomente der Schrauben am Schneidgerät [ ➙ 83]
WARNUNG
An den Messern und am Abstreifer besteht Verletzungsgefahr.
Fassen Sie niemals von unten in das Schneidgerät oder von oben in den Leergurtleitkanal.
► Schalten Sie die Maschine und anschließend die
Druckluft ein.
► Docken Sie den fahrbaren BE-Wechseltisch von der
Maschine ab und fahren ihn aus der Maschine her
-
aus.
► Schalten Sie die Maschine AUS, trennen Sie die Ma
-
schine vom Netz, schalten Sie die
Druckluftzuführung an der Drucklufteinheit ab und
entlüften Sie das Nadelventil an der Drucklufteinheit.

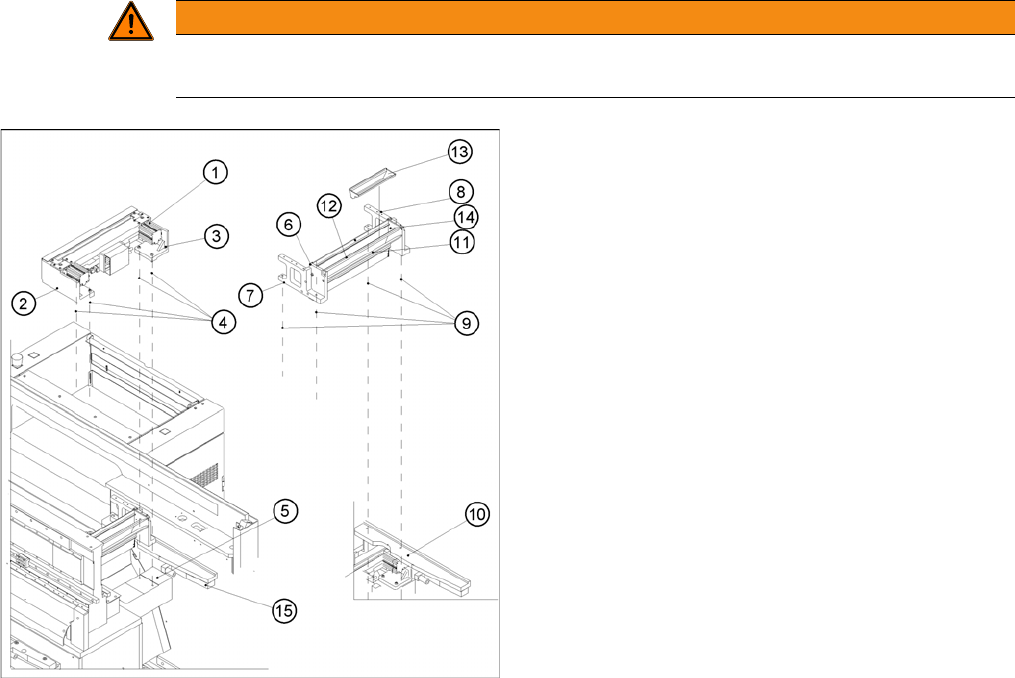

► Lösen Sie die Befestigung des "Leergurtleitkanals
komplett" (11, 9).
► Lösen Sie Befestigung des Pipettenwechslers, he
-
ben Sie die PW etwas nach oben ab und halten Sie
sie in dieser Position.
► Legen Sie den Pipettenwechsler vorsichtig ab.
► Wenn Sie nur das defekte Leitblech innen/außen
und/oder den Abwurfbehälter ersetzen wollen, gehen
Sie weiter nach dem "4.3.2.13 Leitbleche und/oder
Abwurfbehälter (Profil) ersetzen" [ ➙ 108] vor.
► Schrauben Sie den neuen "Leergurtleitkanal kom
-
plett" auf dem Maschinenständer fest (je
2 Schrauben M4 x 16, links und rechts).
⇨ -> Beachten Sie die Anzugsdrehmomente der
Schrauben.
► Prüfen Sie den Spalt zwischen Leergurtleitblech in
-
nen und Abstreifer-Vorderkante.
