4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 109
► Kalibrieren Sie den Pipettenwechsler.
► Laden Sie das SITEST-Programm und lösen Sie Schneidhübe aus (siehe Bedienungsanleitung SI
-
TEST).
► Falls der Pipettenwechsler ausgebaut war:
► Nehmen Sie die Pipettenwechsler-Position mittels SITEST auf.
► Verlassen Sie das SITEST-Programm.
► Stellen Sie durch Sichtkontrolle sicher, dass alle Leergurtenden im Leergurtleitkanal richtig nach un
-
ten geführt sind und starten Sie den Bestückablauf.
Sehen Sie dazu auch...
4.3.2.4.1 Anzugsdrehmomente der Schrauben am Schneidgerät [ ➙ 83]
6.4.3 Spalt zwischen Leergurtleitblech innen und Abstreifer-Vorderkante prüfen [ ➙ 224]
GEFAHR
Geschulte Personen
► Das SITEST-Programm darf grundsätzlich nur durch Personen gestartet werden, die in der
Anwendung bei der Fa. SIPLACE geschult wurden und dadurch hierfür autorisiert sind!
► Bei Anwendung des SITEST-Programmes besteht - neben der generell erhöhten Unfallge
-
fahr - zusätzliche, erhöhte Unfallgefahr durch die Messer des Schneidgerätes.
Servicearbeiten
LP-Transportsystem 4.3.2 Schneidgerät
110 Serviceanleitung SIPLACE D4/D4i
4.4
4.4 LP-Transportsystem
LP-Transportsystem
Bei der D/Di-Serie gibt es zwei Typen von LP-Transportsystemen.
1. Modulares LP-Transportsystem mit automatischer Breitenverstelleinheit

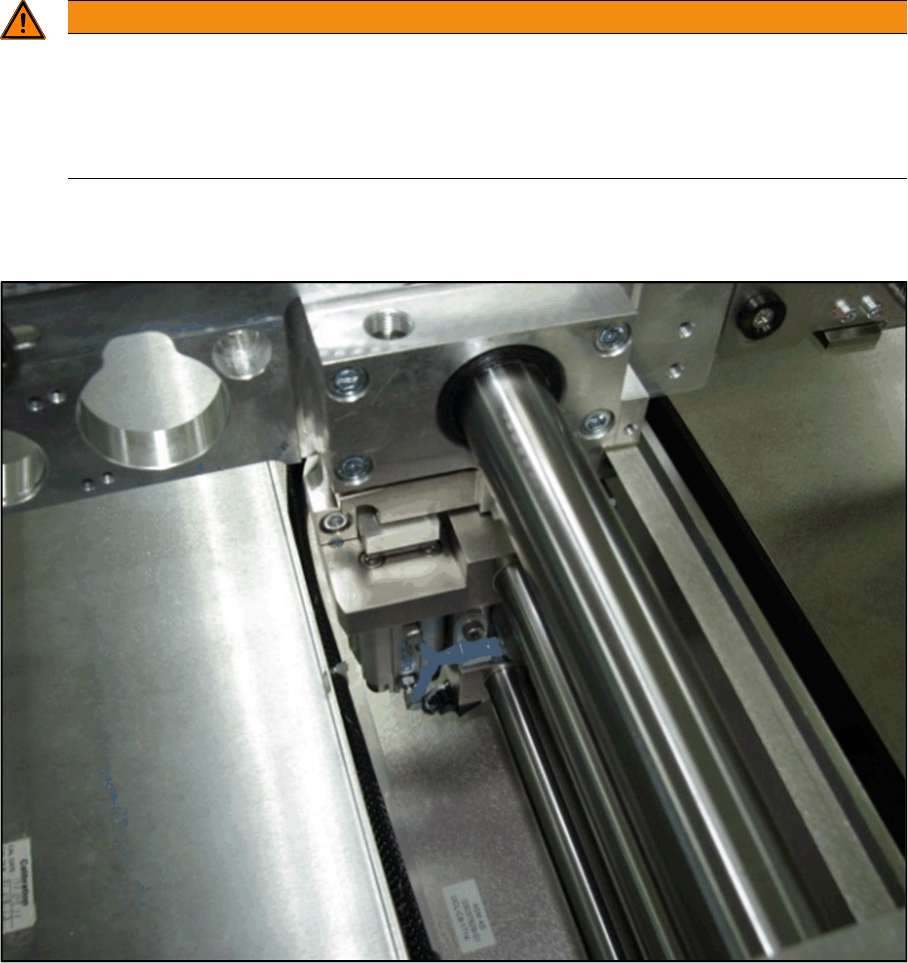

Modularer Transport, bewegliche Wange
WARNUNG
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und Maschine!
Die in dieser Anleitung beschriebenen Servicearbeiten sind nur durch speziell geschulte Ser
-
vicetechniker zu leisten und erfordern daher eine entsprechende Zusatzqualifikation und Zu
-
satzkenntnisse.
► Beachten Sie bei allen Servicearbeiten die Sicherheitshinweise aus der Betriebsanleitung!
Servicearbeiten
4.3.2 Schneidgerät LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 111

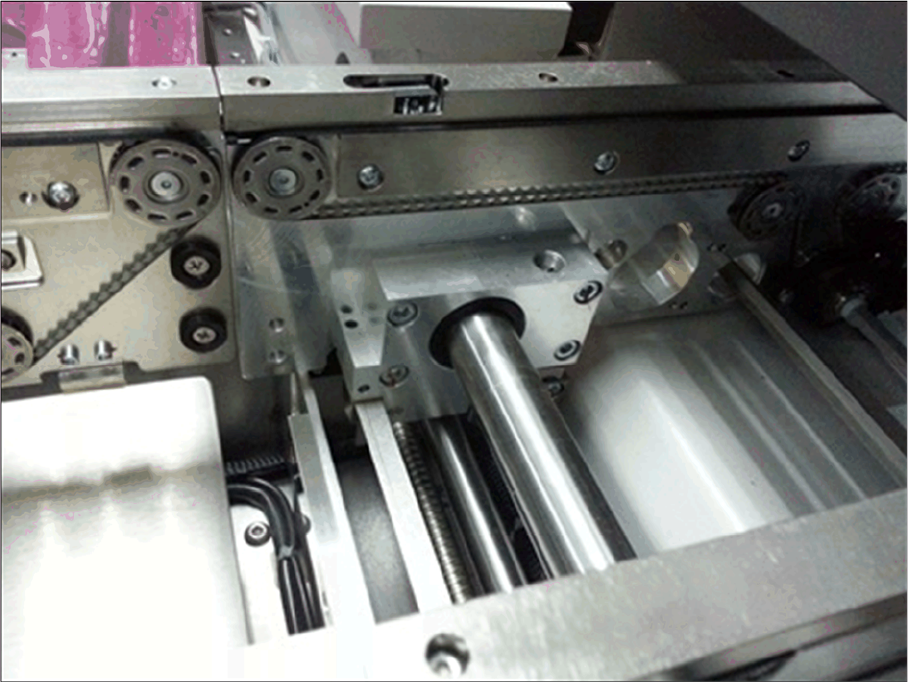

Modularer Transport, feste Wange
