Servicearbeiten 4.4.1 Werkzeuge LP-Transportsystem Serviceanleitung SIPLACE D4/D4i 113 Nicht-modularer Transp ort, feste Wange Sehen Sie dazu auch... 2.1 Sicher heitshinweise [ ➙ 13] 4.4.1 4 . 4 . 1 W e r k z e u g e…
Servicearbeiten
LP-Transportsystem 4.3.2 Schneidgerät
112 Serviceanleitung SIPLACE D4/D4i

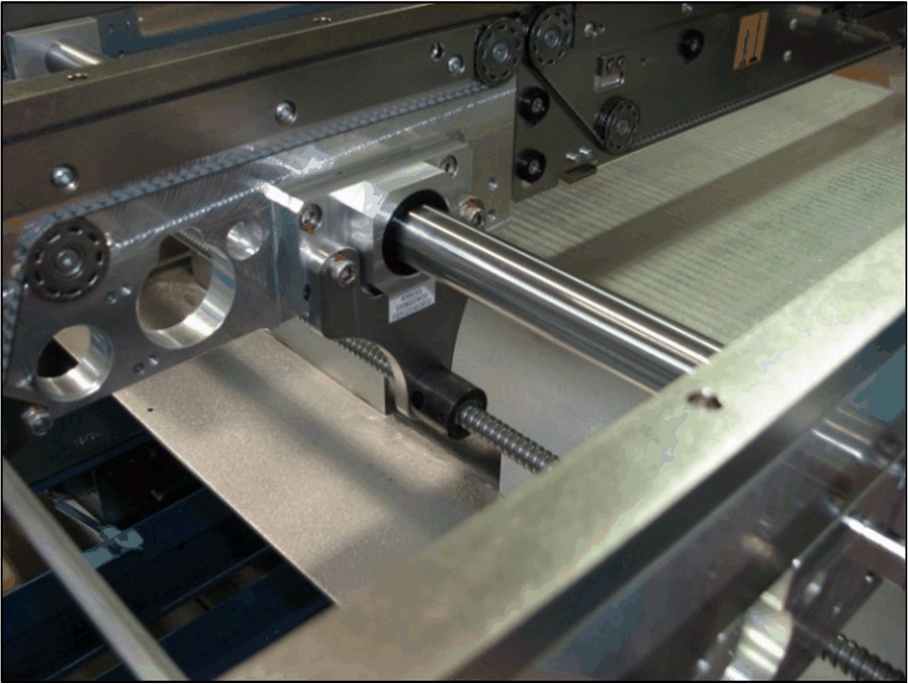

2. Nicht-modulares LP-Transportsystem mit Montage der beweglichen Wange zur Breitenverstellung
Nicht-modularer Transport, bewegliche Wange
Servicearbeiten
4.4.1 Werkzeuge LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 113

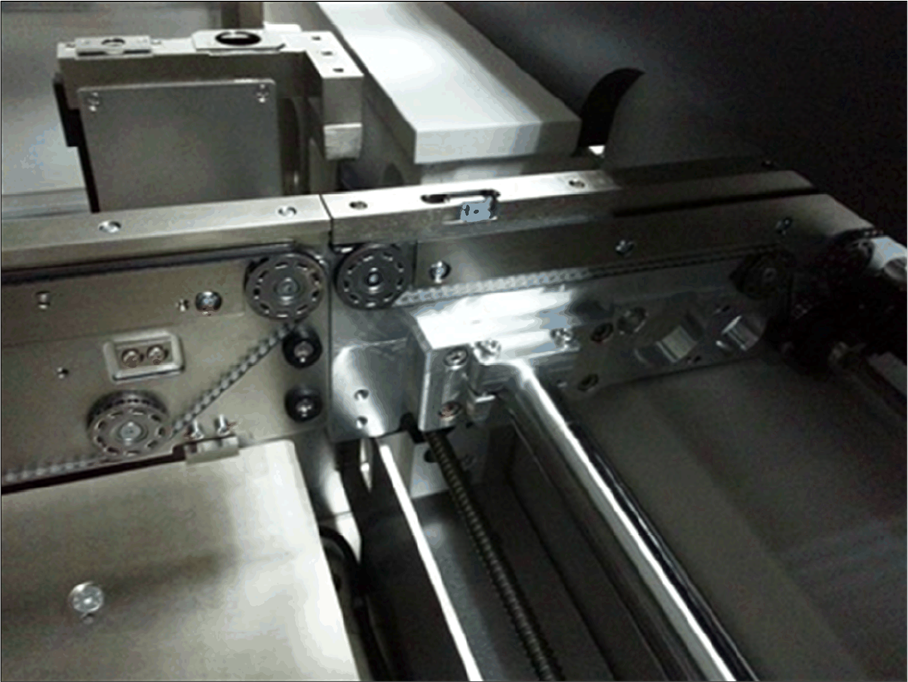

Nicht-modularer Transport, feste Wange
Sehen Sie dazu auch...
2.1 Sicherheitshinweise [ ➙ 13]
4.4.1
4.4.1 Werkzeuge
Werkzeuge
▪ Gabelschlüsselsatz
▪ Inbusschlüsselsatz
▪ Ggfs. Sicherungsringzange
Sehen Sie dazu auch...
5 Messmittel und Werkzeuge [ ➙ 191]
Servicearbeiten
LP-Transportsystem 4.4.2 Antriebseinheit komplett tauschen [00359284-xx]
114 Serviceanleitung SIPLACE D4/D4i
4.4.2
4.4.2 Antriebseinheit komplett tauschen [00359284-xx]
Antriebseinheit komplett tauschen [00359284-xx]
Übersicht
Ausbau

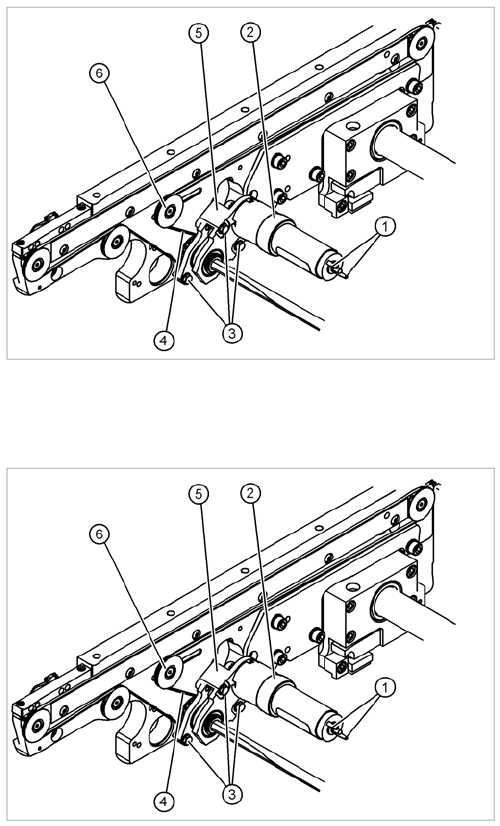

Legende
1. Kabelanschlüsse
2. Schrumpfschlauch
3. Befestigungsschrauben
4. Transportzahnriemen
5. Motorhalterung
6. Umlenkrolle mit Langloch
Die DC-Getriebemotoren inkl. der Motorhalter aller 5
Transportbereiche sind baugleich. Folgende Unterschie
-
de sind bei Demontage- und Montagearbeiten zu beach
-
ten:
▪ Der Motorhalter ist je nach Einbaulage entsprechend
(schräg) montiert.
► Fahren Sie den Transport so weit auseinander, dass
die Schrauben der Motorbefestigung (3) zugänglich
sind Das ist je nach Transporttyp und Bereich unter
-
schiedlich.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Markieren Sie die Zuordnung (+ / -) der
Kabelanschlüsse (1), das ist wichtig für Drehrichtung!
► Ziehen Sie die Kabelschuhe von den
Motoranschlüssen (1) ab.
