Servicearbeiten LP-Transportsystem 4.4.5 Transportzahnriemen tauschen [00359917- xx] 122 Serviceanle itung SIPLACE D4/D4i Einbau ► Ziehen Sie die Befesti gungsschrauben fest. ► Stellen Sie die Riemenspannung ein. 4.4.5.1…
Servicearbeiten
4.4.5 Transportzahnriemen tauschen [00359917-xx] LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 121
Ausbau
► Fahren Sie den LP-Transport in die Position, in der Sie den Transportriemen am Besten erreichen
können.
► Verfahren Sie die Y-Portale bis in den Bereich außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.

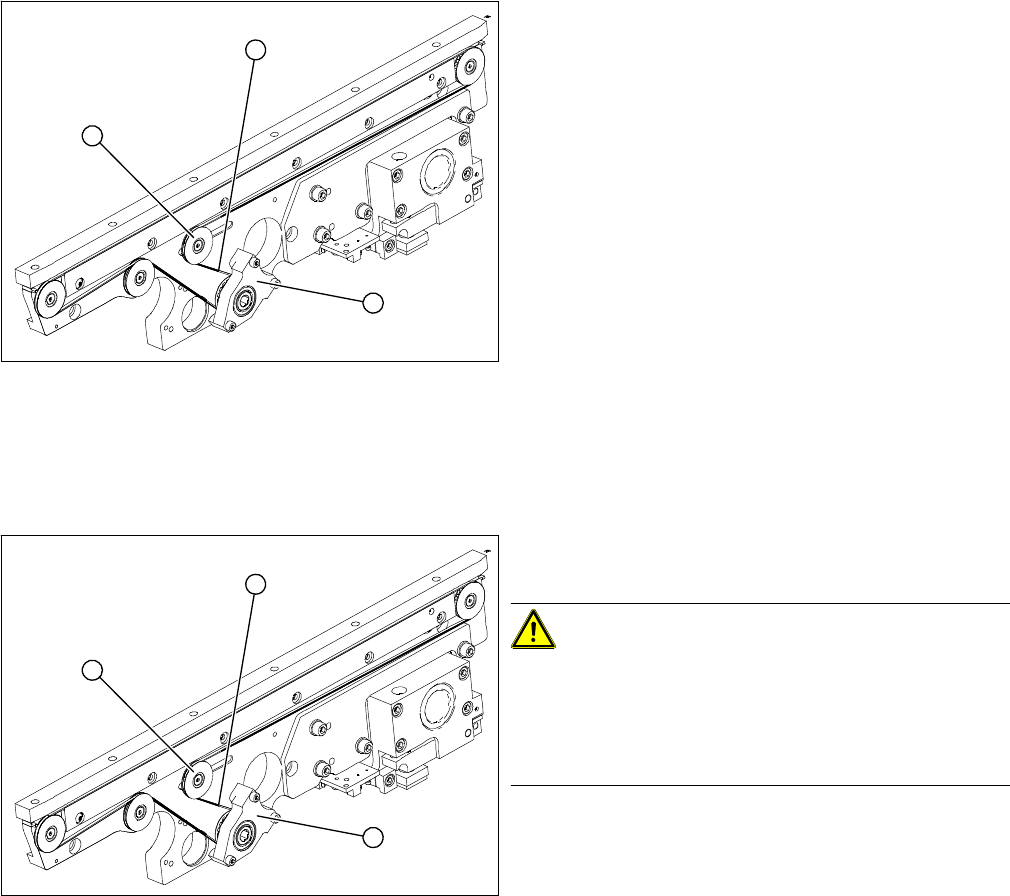

Legende
1. Bandantrieb (Halterung)
2. Umlenkrolle mit Langloch
3. Transportzahnriemen
Der Transportzahnriemen wird je nach Transportbereich
unterschiedlich über die Umlenkrollen geführt. Bitte be
-
achten Sie diese Riemenführung beim Aus- und Einbau.
Weiterhin sind folgende Unterschiede sind bei Demonta
-
ge- und Montagearbeiten zu beachten.
▪ Die Antriebseinheit ist je nach Einbaulage entspre
-
chend (schräg) montiert.
▪ Je nach Transportwange ist entweder der Bandan
-
trieb (Halterung) oder die Antriebseinheit mit DC-Ge
-
triebemotor montiert.
1
3
2
► Lockern Sie die Umlenkrolle (2) mit dem Langloch
und entspannen Sie den Transportzahnriemen (3).
VORSICHT! Die Umlenkrollen sind mit Gleit
-
muttern montiert.
Sie dürfen die Schraube der Umlenkrolle nur lockern!
Falls die Schraube entfernt wird, dann fällt die Gleitmutter
hinter die Seitenabdeckung der Transportwange. In die
-
sem Fall muss diese Abdeckung demontiert werden.
► Falls die Antriebseinheit montiert ist, entfernen Sie
die Antriebseinheit.
► Falls der Bandantrieb (Sechskantführungsblock) (1)
montiert ist entfernen Sie die
3 Befestigungsschrauben.
► Ziehen Sie den Bandantrieb
(Sechskantführungsblock) (1) bzw. die Antriebsein
-
heit vorsichtig ab und fädeln Sie dabei den Transport
-
zahnriemen (3) durch die Öffnung der
Transportwange vorsichtig aus.
1
3
2
Servicearbeiten
LP-Transportsystem 4.4.5 Transportzahnriemen tauschen [00359917-xx]
122 Serviceanleitung SIPLACE D4/D4i
Einbau
► Ziehen Sie die Befestigungsschrauben fest.
► Stellen Sie die Riemenspannung ein.
4.4.5.1
4.4.5.1 Riemenspannung des Transportzahnriemens einstellen
Riemenspannung des Transportzahnriemens einstellen
VORSICHT! Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer
-
den!

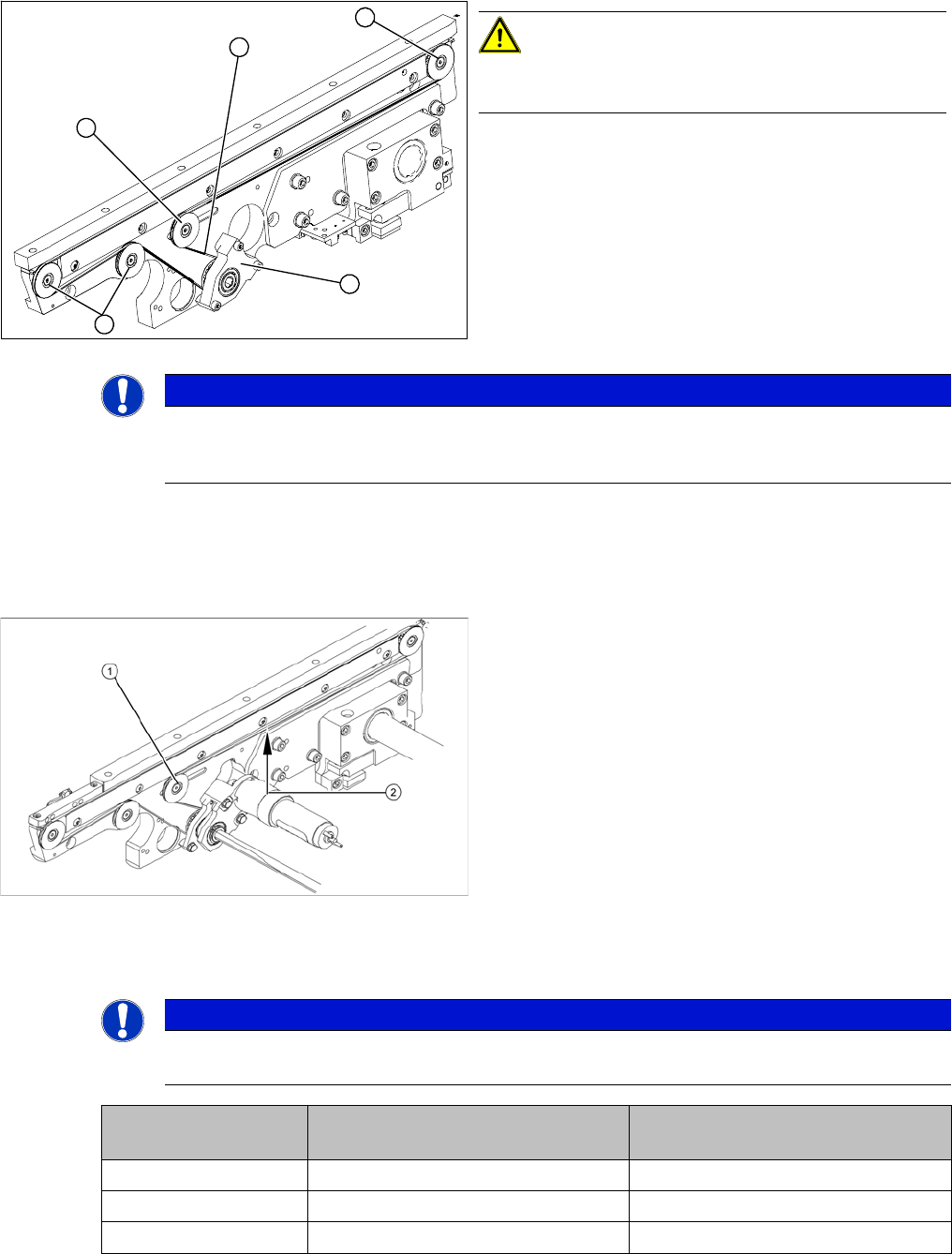

► Fädeln Sie den neuen Transportzahnriemen (2) um
die Umlenkrollen (3) ein.
► Setzen Sie den Bandantrieb (Halterung) (1) bzw. die
Antriebseinheit mit dem Transportzahnriemen (2)
wieder ein und befestigen Sie diese.
3
3
1
3
2
HINWEIS
Beim Tausch des Riemens auf der passiven Seite (Bandantrieb ohne Antriebseinheit), muss
die Spurbreite auf 50 mm eingestellt werden. Der Bandantrieb muss zur aktiven Antriebseinheit
so ausgerichtet werden, dass die Sechskantwellen axial leichtgängig sind.
Legende
1. Umlenkrolle mit Langloch
2. Messpunkt des Riemenspannmessgerätes (Trum
-
mitte)
► Die Umlenkrolle um die der Transportzahnriemen
geführt wird, ist an einem Langloch befestigt. Über
diese Umlenkrolle können Sie die Riemenspannung
der Transportzahnriemen entsprechend spannen.
► Positionieren Sie den Messpunkt des
Riemenspanngerätes an der Trummitte (d. h. die
längste Strecke zwischen zwei Umlenkrollen) des
Transportzahnriemens.
► Stellen Sie die Riemenspannung des Transportzahn
-
riemen entsprechend der nachfolgenden Werte ein.
HINWEIS
Durch unterschiedliche Riemenumlenkungen ergeben sich unterschiedliche Spannfrequenzen
je Bereich. Die Riemenspannkraft ist dabei immer die Selbe.
Riemenspannung Transportspur 1
(Einfach- und Doppeltransport)
Transportspur 2
(Doppeltransport)
Eingabeband 90 Hz +/- 9 Hz 90 Hz +/- 9 Hz
Bestückbereich 1 72 Hz +/- 7 Hz 72 Hz +/- 7 Hz
Zwischenband 144 Hz +/- 14 Hz 115 Hz +/- 12 Hz
Servicearbeiten
4.4.6 Hubtischeinheit tauschen [00358653-xx] LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 123
4.4.6
4.4.6 Hubtischeinheit tauschen [00358653-xx]
Hubtischeinheit tauschen [00358653-xx]
Teile
▪ Hubtischeinheit für Einfachtransport [00358653-xx]
▪ Hubtischeinheit für Doppeltransport [00358654-xx]
Ausbau
Bestückbereich 2 90 Hz +/- 97 Hz 90 Hz +/- 9 Hz
Ausgabeband 90 Hz +/- 9 Hz 90 Hz +/- 9 Hz
Breitenverstellung 24 Hz +/- 2 Hz
Riemenspannung Transportspur 1
(Einfach- und Doppeltransport)
Transportspur 2
(Doppeltransport)

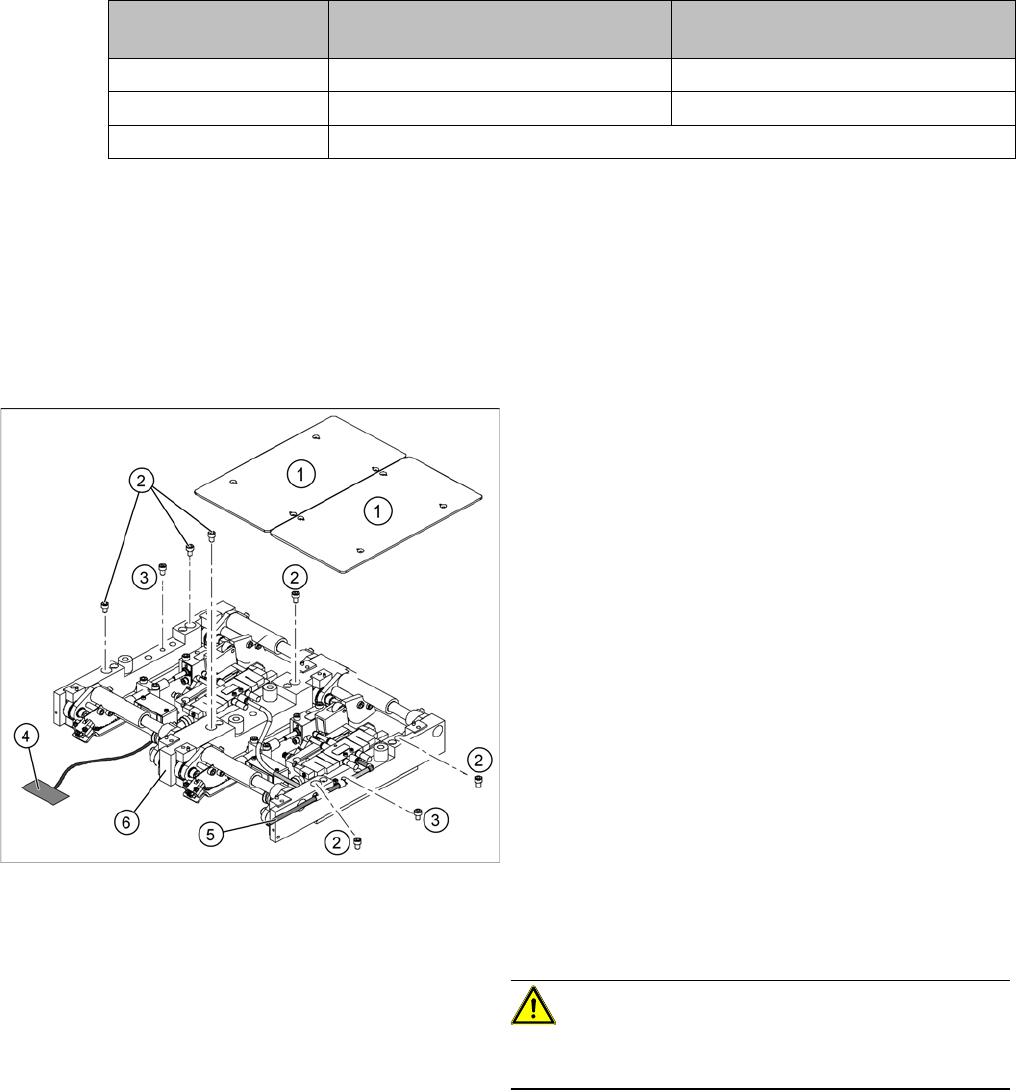

Legende
1. Befestigungsschrauben Hubtischplatte
2. 6 x Befestigungsschrauben Hubtisch
(M8 x 100)
3. 2 x Befestigungsschrauben Hubtisch
(M6 x 50)
► Fahren Sie den LP-Transport in eine geeignete Posi
-
tion, damit Sie die Hubtischeinheit am besten errei
-
chen können.
► Lösen Sie die Befestigungsschrauben der Hubtisch
-
platte (1) und entfernen Sie die Hubtischplatte von
der Hubtischeinheit.
► Lösen Sie die Befestigungsschrauben (2) und (3) der
Hubtischeinheit.
► Entfernen Sie die Abdeckung der Umsetzplatine
Transport und stecken Sie das Anschlusskabel (4)
der Hubtischeinheit ab.
► Lösen Sie den Pneumatikanschluss (5).
► Heben Sie den Hubtisch (6) vorsichtig aus der Ver
-
stiftung heraus.
VORSICHT! Schweres Maschinenteil!
Beachten Sie beim Herausheben das Gewicht des Hub
-
tisches von 17,5 kg.
