Servicearbeiten 4.4.12 Endschalter für die Endl age-Breiten verstellung tauschen [00365108-xx] LP-Transportsystem Serviceanleitung SIPLACE D4/D4i 131 Sehen Sie dazu auch... 6.5.1 Riemenspannung des Tra nspo rtzahnrie…
Servicearbeiten
LP-Transportsystem 4.4.11 Schrittmotor-Breitenverstellung tauschen [00367174-xx]
130 Serviceanleitung SIPLACE D4/D4i
Aus-/ Einbau

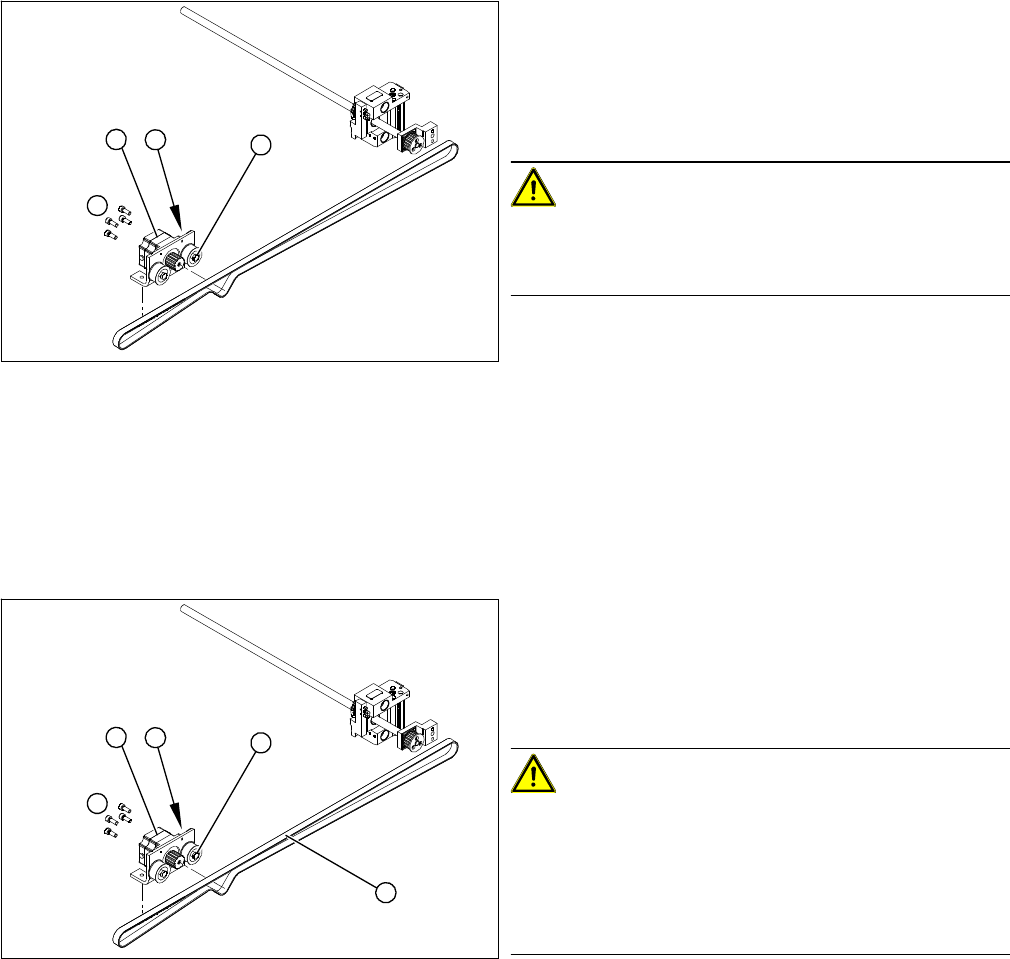

Legende
1. Exzenterachse an der Umlenkrolle lösen
2. Kontermutter an der Exzenterachse
3. Befestigungsschrauben des Schrittmotors
4. Schrittmotor
VORSICHT! Zahnriemen nicht beschädigen!
Der Zahnriemen für den Antrieb der Breitenverstellung
darf beim folgenden Aus- und Einbau des Motors nicht
gedehnt oder geknickt werden!
► Fahren Sie den LP-Transport in die Position, in der
Sie den Schrittmotor der Breitenverstellung optimal
erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
4
1
3
2
► Lösen Sie die Befestigungsschrauben der Hubtisch
-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lockern Sie die Exzenterachse (1) an der Umlenkrol
-
le und entspannen Sie den Antriebszahnriemen (5).
VORSICHT! Zahnriemen darf nicht
überspringen!
Der Zahnriemen darf beim Entspannen an den Zahn
-
scheiben der 3 Verstelleinheiten nicht überspringen. Die
Ausrichtung der Verstelleinheiten geht dadurch verloren.
Sichern Sie diese Positionen mit einem geeigneten Hilfs
-
mittel (Schraubzwinge etc.).
► Entfernen Sie die 4 Befestigungsschrauben (3) und
entfernen Sie den Schrittmotor (4).
► Stecken Sie das Anschlusskabel im Kabelkanal ab.
► Montieren Sie den neuen Schrittmotor und stellen Sie
die elektrische Verbindung wieder her.
► Spannen Sie den Antriebszahnriemen.
Positionieren Sie den Messpunkt des
Riemenspanngerätes an der Trummitte (d. h. die
längste Strecke zwischen zwei Zahnscheiben) des
Antriebszahnriemens.
► Stellen Sie die Riemenspannung des Antriebszahn
-
riemens entsprechend der nachfolgenden Werte ein.
4
5
1
3
2
Servicearbeiten
4.4.12 Endschalter für die Endlage-Breitenverstellung tauschen [00365108-xx] LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 131
Sehen Sie dazu auch...
6.5.1 Riemenspannung des Transportzahnriemens einstellen [ ➙ 225]
4.4.12
4.4.12 Endschalter für die Endlage-Breitenverstellung tauschen [00365108-xx]
Endschalter für die Endlage-Breitenverstellung tauschen [00365108-xx]
Teile
▪ Endschalter an der Montagewanne [00365002-xx]
▪ Endschalter Breitenverstellung 1 [00365108-xx]
▪ Endschalter Breitenverstellung 2 [00365109-xx]
▪ Endschalter Breitenverstellung - an der Transportwange [00362345-xx]
Übersicht
Riemenspannung- Breitenverstellung
Antriebszahnriemen 24 Hz +/- 2 Hz
Legende
1. Endschalter 1 Breitenverstellung für Verstelleinheit
2. Endschalter Breitenverstellung (für Seitenteil)
3. Endschalter Montagewanne (für Seitenteil)
4. Endschalter 2 Breitenverstellung für Verstelleinheit
Endschalter im Eingabeband:
Im Bereich des Eingabebandes befinden sich unter den
Transportwangen 4 Endschalter. Die Endschalter sollen
verhindern, dass die Transportwangen zusammen bzw.
gegen das Grundgestell vom Transport fahren.
Endschalter im Ausgabeband:
Im Bereich des Ausgabebandes befinden sich
2 Endschalter für die Verstelleinheit. Sie dienen als Absi
-
cherung des Verfahrbereichs und zur Initialisierung der
Verstelleinheit bei der Breitenverstellung.
2
1
4
3
2
Servicearbeiten
LP-Transportsystem 4.4.13 Magnetventil der Verstelleinheit tauschen [00369014-xx] (nur bei
132 Serviceanleitung SIPLACE D4/D4i
Aus-/Einbau
4.4.13
4.4.13 Magnetventil der Verstelleinheit tauschen [00369014-xx] (nur bei modularem LP-Transport)
Magnetventil der Verstelleinheit tauschen [00369014-xx] (nur bei modularem LP-
Transport)
Teile
▪ Magnetventil mit Kabel Verstelleinheit 1 [00363779-xx]
▪ Magnetventil mit Kabel Verstelleinheit 2 [00363780-xx]
Übersicht

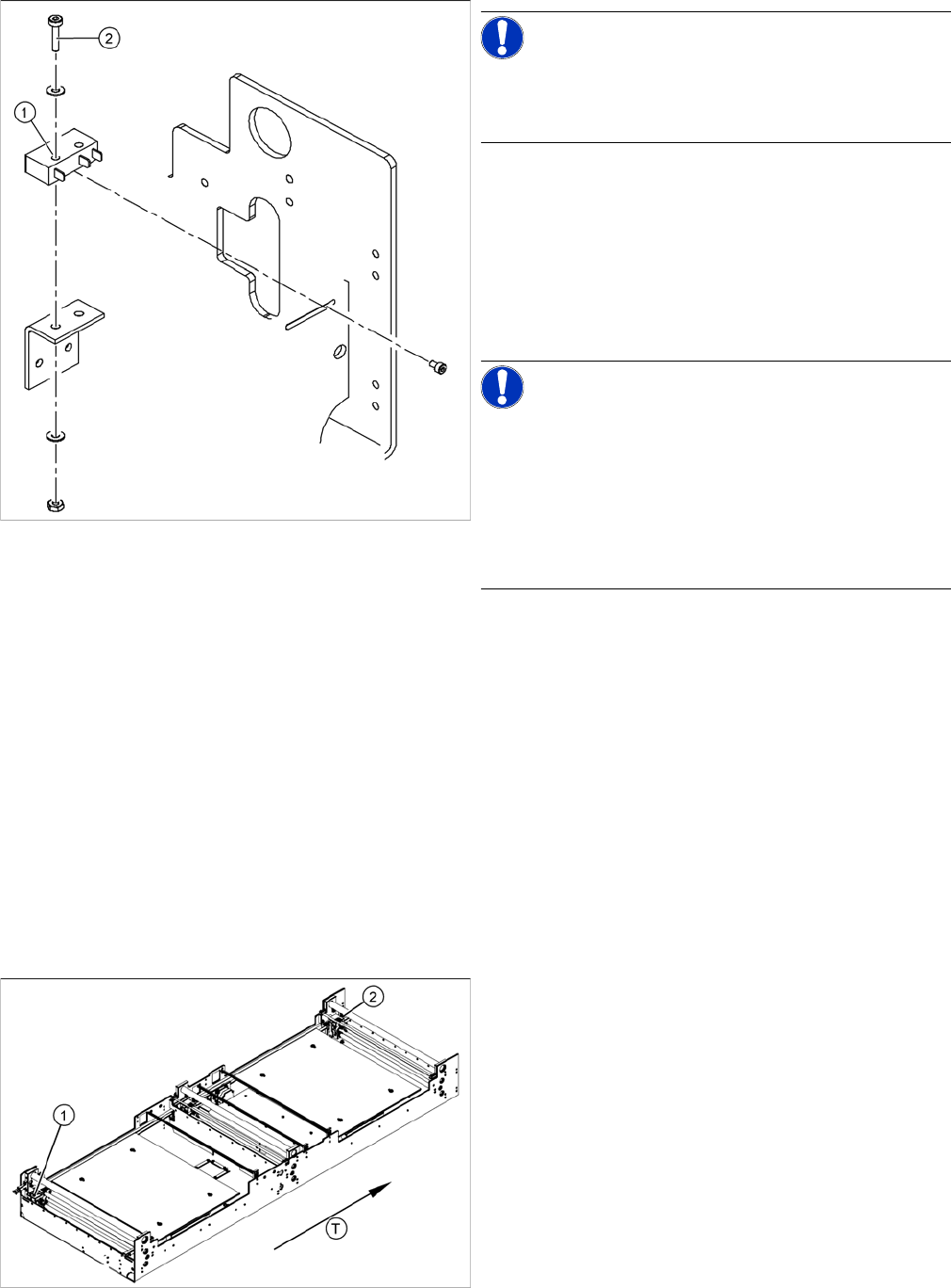

HINWEIS! Die Endschalter sind inkl. Kabel kon
-
fektioniert.
Ist nur der Endschalter defekt, kann die Verdrahtung
auch direkt am Schalter ausgelötet werden.
► Löten Sie die Anschlussdrähte am defekten End
-
schalter (1) ab.
► Lösen Sie die beiden Schrauben (2) am defekten
Endschalter und entfernen Sie diesen.
► Montieren Sie den neuen Endschalter und löten Sie
die Anschlussdrähte wieder in richtiger Zuordnung
an.
HINWEIS! Falls Sie mittels Durchgangsmes
-
sung eine Unterbrechung im Endschalterkabel festge
-
stellt haben, muss dieses bis zur Umsetzplatine
Montagewanne ausgefädelt und dort abgesteckt werden.
Bedingt durch die Kabelführung im Maschinenständer-In
-
nenraum kann dies etwas komplex sein.
Benachrichtigen Sie für diese Arbeit evtl. den SMD-Ser
-
vice der Fa. Siemens AG.
Position der Endschalter überprüfen:
► Überprüfen Sie die minimale und maximale Breite für
den jeweiligen Maschinentyp und die Parallelität der
Transportwangen.
Legende
1. Verstelleinheit 1
2. Verstelleinheit 2
T = Transportrichtung
► Fahren Sie den LP-Transport in die Position, in der
Sie die Verstelleinheit am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
