Servicearbeiten
4.4.14 Zylinderschalter der Verstelleinheit tauschen [00369016-xx] (nur bei modularem LP-Transport) LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 133
Aus-/Einbau
4.4.14

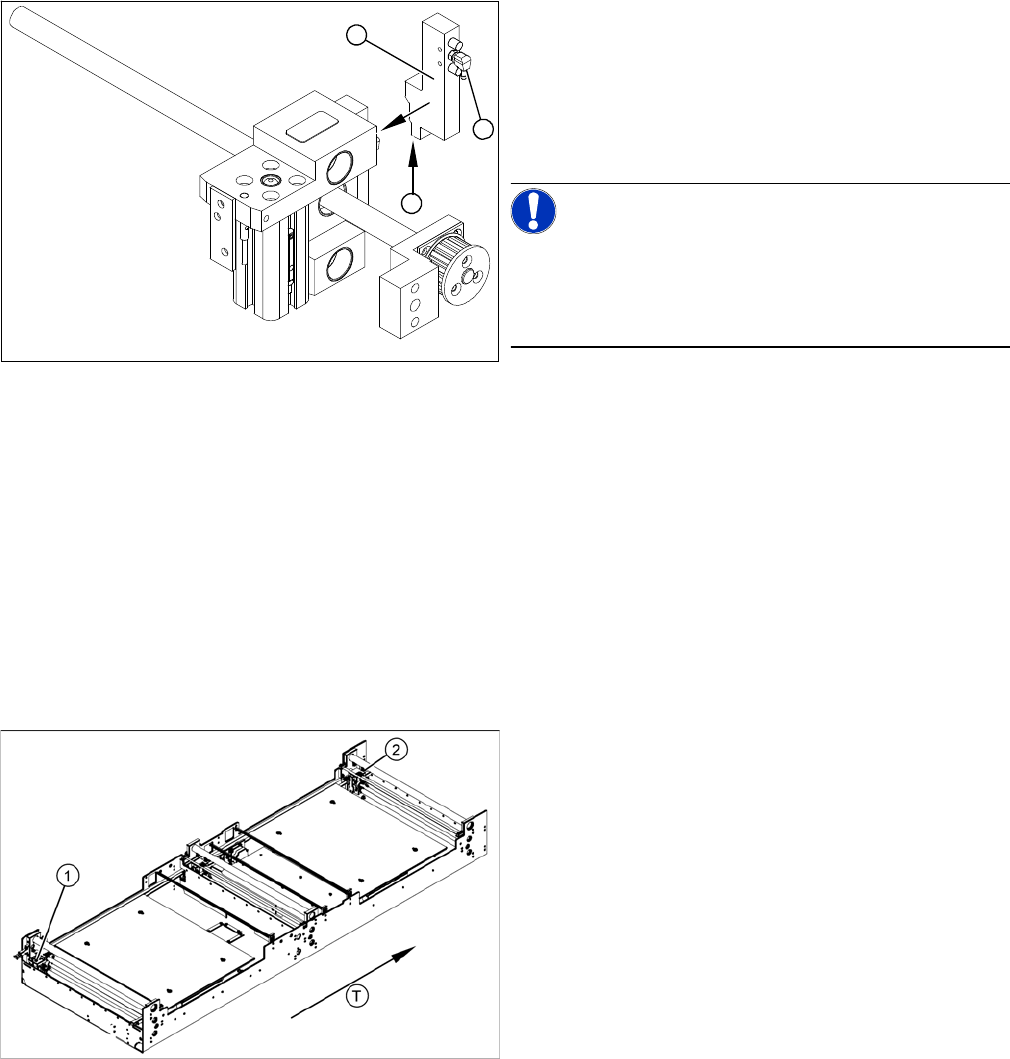

4.4.14 Zylinderschalter der Verstelleinheit tauschen [00369016-xx] (nur bei modularem LP-Transport)
Zylinderschalter der Verstelleinheit tauschen [00369016-xx] (nur bei modularem LP-
Transport)
Teile
▪ Zylinderschalter Breitenverstellung 1 [00363267-xx]
▪ Zylinderschalter Breitenverstellung 2 [00363291-xx]
Übersicht
► Fahren Sie den LP-Transport in die Position, in der Sie die Verstelleinheit am besten erreichen
können.
► Verfahren Sie die Y-Portale bis in den Bereich außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
► Entfernen Sie die pneumatischen Anschlüsse (2).
► Lösen Sie die beiden Befestigungsschrauben und
entfernen Sie das Magnetventil (3) vom Kurzhubzy
-
linder.
► Fädeln Sie das Anschlusskabel (1) bis zur Umsetz
-
platine Montagewanne aus und ziehen es dort ab.
HINWEIS! Bedingt durch die Kabelführung im
Maschinenständer-Innenraum kann dies etwas komplex
sein.
Benachrichtigen Sie für diese Arbeit evtl. den SMD-Ser
-
vice der Fa. Siemens AG.
► Montieren Sie das neue Magnetventil (3) und stellen
Sie die elektrische (1) und pneumatische (2) Verbin
-
dung wieder her.
1
3
2
Der Zylinderschalter (BERO) am Zylinder der Verstellein
-
heit soll dann schalten, wenn der Stift der Verstelleinheit
durch den Pneumatikzylinder ausgefahren wird, und da
-
mit die Transportwange eingekoppelt ist. Mit diesem Sig
-
nal bekommt der Motor für die Breitenverstellung seine
Freigabe.
Legende
1. Verstelleinheit 1
2. Verstelleinheit 2
T = Transportrichtung
Servicearbeiten
LP-Transportsystem 4.4.15 Bero der Verstelleinheit tauschen [00363268-xx] (nur bei modularem LP-
134 Serviceanleitung SIPLACE D4/D4i
Aus-/ Einbau
4.4.15

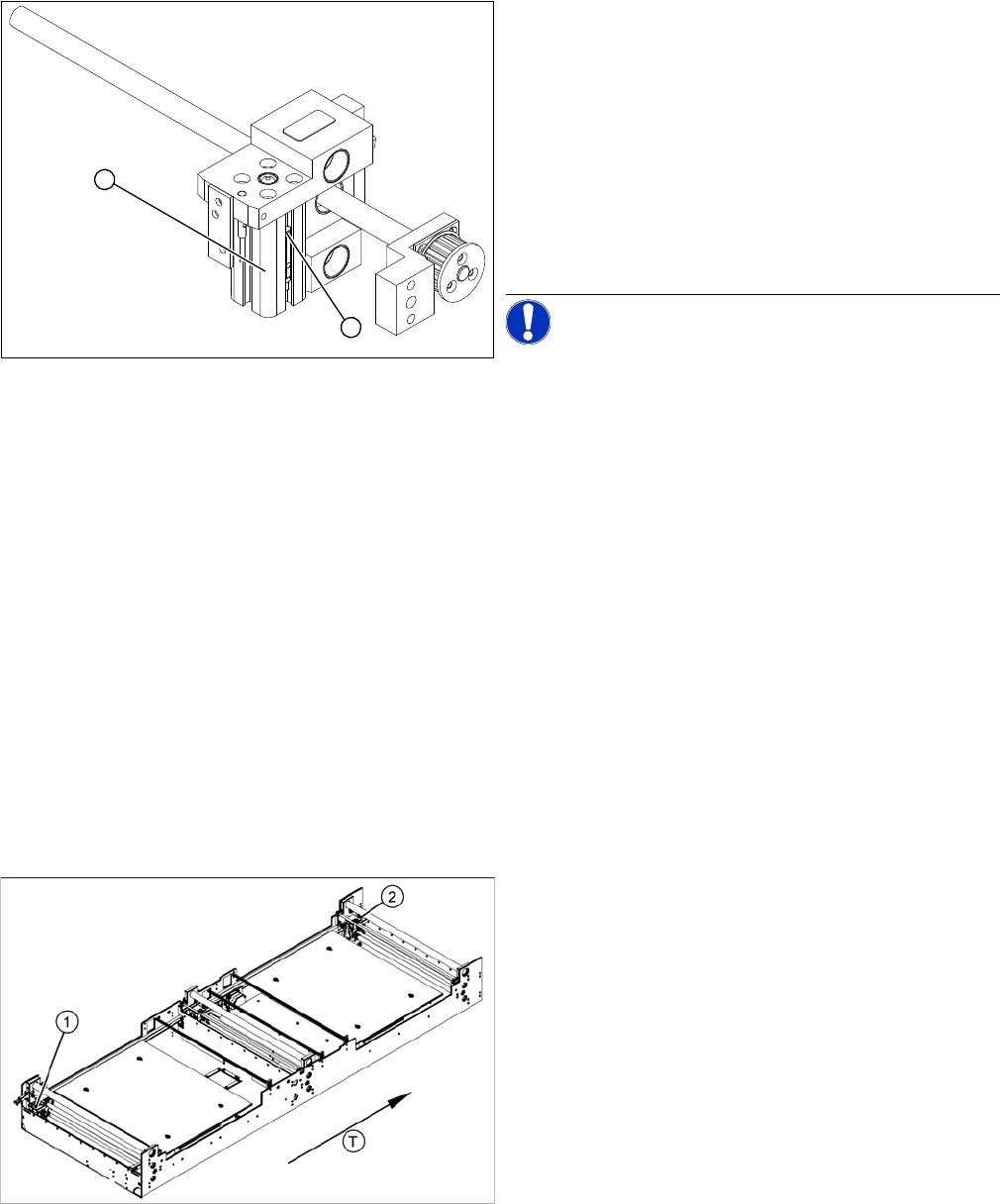

4.4.15 Bero der Verstelleinheit tauschen [00363268-xx] (nur bei modularem LP-Transport)
Bero der Verstelleinheit tauschen [00363268-xx] (nur bei modularem LP-Transport)
Teile
▪ Bero Verstelleinheit 1 [00363268-xx]
▪ Bero Verstelleinheit 2 [00363292-xx]
Übersicht
► Fahren Sie den LP-Transport in die Position, in der Sie die Verstelleinheit am Besten erreichen
können.
► Verfahren Sie die Y-Portale bis in den Bereich außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
► Lösen Sie die Madenschraube am Zylinderschalter
(1) und schieben Sie den Zylinderschalter aus der
Führungsschiene der Verstelleinheit (2).
► Fädeln Sie das Anschlusskabel bis zur Umsetzplati
-
ne Montagewanne aus.
► Verlegen Sie das Anschlusskabel des neuen Zylin
-
derschalters (2).
► Schieben Sie den neuen Zylinderschalter in die
Führungsschiene.
► Schalten Sie den Automaten ein.
HINWEIS! Der Zylinderschalter Breitenverstel
-
lung wird im eingekoppelten Zustand eingestellt.
► Die Breitenverstellung soweit verfahren, bis der Zy
-
linderschalter schaltet – LED (H36/H37) leuchtet.
► Zylinder einkoppeln - d.h. die Zylinder werden über
die Ansteuerung bis zum Anschlag nach oben gefah
-
ren.
► Den Zylinderschalter so einstellen, dass die LED im
eingekoppelten Zustand leuchtet.
► Fixieren Sie diese Position des Zylinderschalters (2)
mit der Madenschraube.
2
1
Der Bero dient als Signal für die Steuerung des Pneuma
-
tikventil der Verstelleinheit. Nachdem der Schaltpunkt er
-
reicht wurde, wird über den Kurzhubzylinder die
Transportwange eingekoppelt.
Legende
1. Verstelleinheit 1
2. Verstelleinheit 2
T = Transportrichtung
Servicearbeiten
4.4.16 Lichtschranke für Sender- und Empfängermodule tauschen [00370063-xx] LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 135
Aus-/ Einbau
4.4.16
4.4.16 Lichtschranke für Sender- und Empfängermodule tauschen [00370063-xx]
Lichtschranke für Sender- und Empfängermodule tauschen [00370063-xx]
Teile
Beachten Sie die unterschiedlichen Artikelnummern für die einzelnen Lichtschranken, die durch die un
-
terschiedlichen Längen des Anschlusskabels bedingt sind.
Die einzelnen Artikelnummern entnehmen Sie bitte dem Teilekatalog.

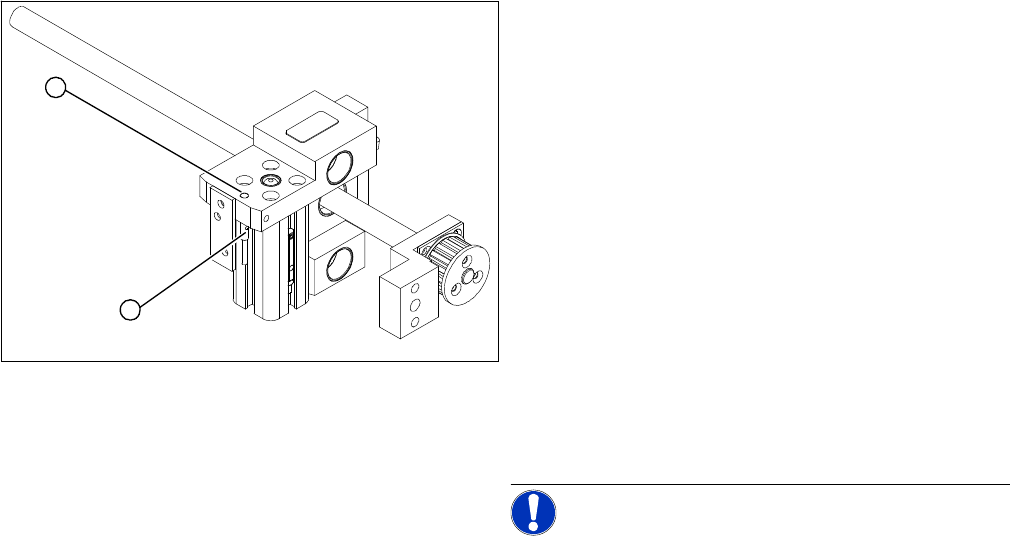

► Lösen Sie die Madenschraube an der Klemmung (1)
und fädeln Sie das Anschlusskabel bis zur Umsetz
-
platine Montagewanne aus.
► Setzen Sie den neuen Bero ein und stellen Sie die
elektrische Verbindung wieder her.
► Fixieren Sie den Bero mit der Madenschraube.
► Die Madenschraube muss mit einem Anzugsdrehmo
-
ment von 20 Ncm (+ 3Ncm) angezogen werden.Der
Bero muss plan mit dem Gehäuse (2) der Verstellein
-
heit abschließen.
► Die Einstellung des Schaltpunktes erfolgt über den
Betätiger an der Transportwange:
► Fahren Sie die Verstelleinheit unter die Transport
-
wange.
► Legen Sie ein Endmaß von 4/10 mm auf die Verstel
-
leinheit, drücken Sie den Betätiger auf das Endmaß
und ziehen Sie die Befestigungsschraube fest.
HINWEIS! Diese Einstellung muss an allen
Transportwangen erfolgen.
► Kalibrieren Sie die Transportwangen mit dem Test
-
programm SITEST.
2
1
